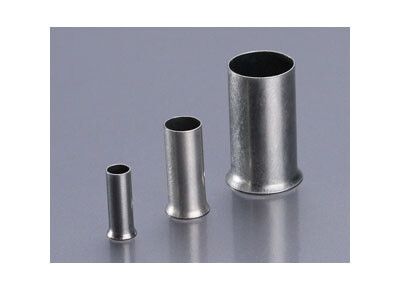

Наконечник штыревой неизол. НШВ 0.5-8 (100шт/уп.) | 57929 КВТ 79475

Наконечник штыревой неизолированный НШВ 0.5-8 (100 шт/уп.) от бренда КВТ предназначен для надёжного оконцевания многожильных медных проводов сечением 0,5 мм2 методом опрессовки. Применяется в электромонтаже, где требуется прочное и долговечное соединение - например, в панелях управления, силовых щитах и оборудовании с высокими требованиями к теплостойкости.

Назначение и область применения

Наконечник штыревой неизолированный НШВ 0.5-8 (100 шт/уп.) используется для преобразования гибких многожильных проводов в жёсткий штыревой контакт, совместимый с болтовыми зажимами, клеммными колодками и разъёмами. Особенно эффективен там, где важна механическая устойчивость и стабильность контакта - в промышленном оборудовании, системах автоматизации, электроустановках с вибрациями.

Подходит для работы с проводами с термостойкой изоляцией: ПРКА, ПРКС, ПВКВ, РКГМ. Также идеален для кабелей с толстой резиновой изоляцией - КГ, КОГ, где невозможно использовать наконечники с пластиковой манжетой.

Технические характеристики

• Сечение провода: 0,5 мм2
• Длина втулки: 8 мм
• Внутренний диаметр: 0,9 мм
• Наружный диаметр: 1,7 мм
• Максимальное напряжение: 1000 В
• Материал: медь марки М1
• Покрытие: электролитическое лужение
• Температурный диапазон: от -55 C до +135 C
• Способ монтажа: опрессовка
• Форма: штыревой, неизолированный
• Цвет: серый

Совместимость и монтаж

Наконечник штыревой неизолированный НШВ 0.5-8 (100 шт/уп.) монтируется исключительно методом опрессовки специальным инструментом - клещами с матрицей под размер 0,5 мм2. Убедитесь, что инструмент имеет правильную форму и давление, чтобы избежать повреждения жилы или плохого контакта.

Заводите провод в втулку со стороны широкого раструба - так обеспечивается равномерное распределение жил внутри и лучшая механическая фиксация. Для одиночного провода используйте весь объём втулки. Можно запрессовать два провода 0,5 мм2, если суммарное сечение не превышает допустимое - проверьте плотность посадки после опрессовки.

Безопасность и стандарты

Наконечник штыревой неизолированный НШВ 0.5-8 (100 шт/уп.) соответствует требованиям к надёжности соединений в условиях повышенных температур и вибраций. Лужёное покрытие защищает от окисления меди, снижает переходное сопротивление и продлевает срок службы. Работает безопасно при напряжении до 1000 В в соответствии с нормами для слаботочных и силовых цепей.

Преимущества

• Высокая теплостойкость - выдерживает экстремальные температуры, подходят для агрегатов с нагревом
• Лужёная поверхность - предотвращает коррозию, улучшает проводимость
• Отсутствие манжеты - позволяет работать с толстой изоляцией, где другие типы наконечников не подходят
• Универсальность - можно использовать для одного или нескольких проводов одинакового сечения
• Простота монтажа - требует только опрессовки, без сварки или пайки

Ограничения применения

• Не предназначены для одножильных проводов - они не обеспечивают достаточного контакта
• Не имеют изоляции - нельзя использовать в местах, где возможен случайный контакт между фазами или с корпусом
• Не подходят для проводов сечением больше 0,5 мм2 - риск перегрузки и ослабления контакта
• Требуют точной опрессовки - некачественный инструмент или неверное усилие приведут к плохому контакту

Примеры использования

• Подключение проводов к клеммным колодкам в частотных преобразователях
• Соединение проводов в щитах управления станков с кабелями типа КГ
• Монтаж в устройствах с кремний-органической изоляцией - печи, сушилки, системы нагрева
• Обслуживание оборудования в холодных помещениях (склады, морозильные камеры) благодаря широкому температурному диапазону

Практические советы

• Перед монтажом удалите изоляцию точно на длину втулки - 8 мм. Лишняя изоляция мешает качественной опрессовке.
• Используйте только инструмент с матрицей, соответствующей сечению 0,5 мм2. Не применяйте универсальные клещи без регулировки.
• Проверяйте качество опрессовки: после сжатия провод не должен свободно двигаться внутри втулки.
• Для проводов с толстой изоляцией (КГ, КОГ) - снимайте изоляцию чуть длиннее, чем длина втулки, чтобы она не задевала контактную часть.
• Храните наконечники в сухом месте - хотя лужение защищает от окисления, длительное воздействие влаги может снизить надёжность.
• Артикулы 57929 и 79475 - это одна и та же продукция, просто разные партии. Оба артикула относятся к Наконечнику штыревой неизолированный НШВ 0.5-8 (100 шт/уп.) от КВТ.
