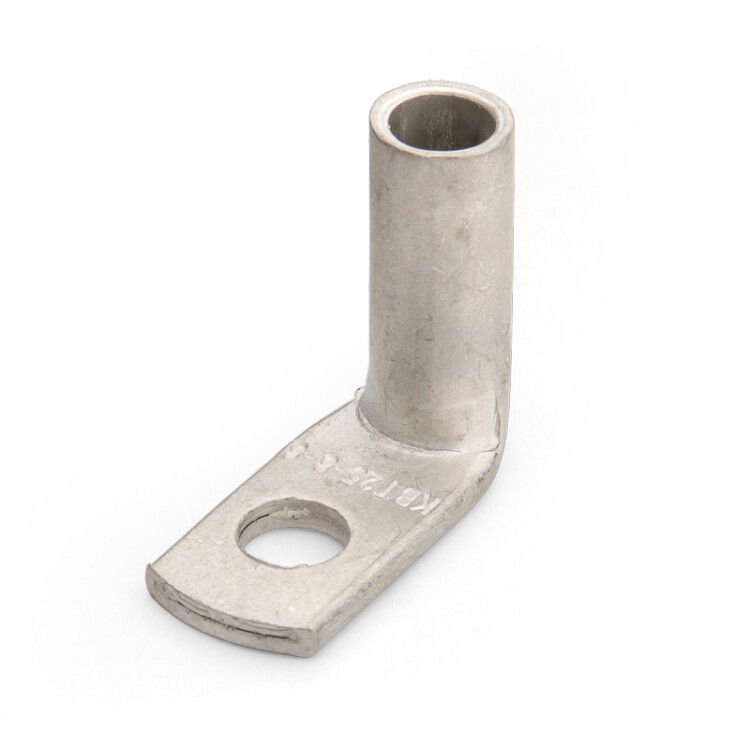

Наконечник кабельный угловой ТМЛс (90) 150-12 - 70297 КВТ

Наконечник кабельный угловой медный луженый ТМЛс(90) 150-12 от КВТ предназначен для надёжного оконцевания многожильных медных кабелей сечением 150 мм2 методом опрессовки. Угловая форма на 90° позволяет удобно выводить проводники в условиях ограниченного пространства, особенно в распределительных устройствах и щитах. Упакован по 10 штук - удобно для монтажа и хранения.

Назначение и область применения

Наконечник кабельный угловой медный луженый ТМЛс(90) 150-12 используется для создания прочного и долговечного соединения между медным многожильным проводом и коммутационным оборудованием - автоматическими выключателями, рубильниками, шинами, заземляющими контурами. Подходит для установки в электроустановках до 1 кВ. Особенно эффективен там, где требуется изменить направление провода под прямым углом: внутри щитов, на трансформаторах, в ячейках КРУ, при подключении силовых кабелей к шинопроводам.

Технические характеристики

• Материал: рафинированная медь марки М1 - высокая электропроводность и механическая прочность.
• Сечение проводника: 150 мм2 - соответствует крупным силовым кабелям, применяемым в промышленных и энергетических объектах.
• Угол соединения: 90° - обеспечивает компактную маршрутизацию проводов в плотных сборках.
• Покрытие: лужение оловом с висмутом (климатическое исполнение Т2) - защищает от коррозии, снижает переходное сопротивление, повышает надёжность контакта.
• Диаметр отверстия: 13 мм - совместим с болтами M12, стандартными для оборудования до 35 кВ.
• Способ монтажа: опрессовка - требует специальных клещей, создаёт герметичное и невосприимчивое к вибрациям соединение.
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке болтом.
• Номинальное напряжение: до 35 кВ - технический запас, но рекомендовано использовать в сетях до 1 кВ согласно заявленному рабочему режиму.
• Количество монтажных отверстий: одно - для фиксации одним болтом.
• Цвет: серый - результат лужения, не влияет на работу.
• Нормативный документ: ТУ 3449-066-97284872-2014 - внутренний стандарт производства КВТ.

Совместимость и монтаж

Наконечник ТМЛс(90) 150-12 совместим с многожильными проводниками 1, 2 и 3 классов гибкости - то есть с большинством строительных и промышленных кабелей. Для монтажа необходимы опрессовочные клещи с матрицей, подходящей под сечение 150 мм2. Обязательно проверьте соответствие диаметра трубной части наконечника внешнему диаметру изоляции кабеля - он должен свободно входить, но не болтаться. После опрессовки проверьте качество соединения: не должно быть трещин, перекосов или выпирания металла. Болтовое крепление выполняйте моментом, соответствующим нормам ГОСТ для M12.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-066-97284872-2014, что гарантирует контроль качества на этапе производства. Луженое покрытие снижает риск окисления и возникновения нагрева в месте контакта. Напряжение до 35 кВ указано как предельное, но практическое использование допускается только в сетях до 1 кВ - выше этого значения требуется дополнительная изоляция и сертификация по ГОСТ Р 50030.5.1. Применение в цепях переменного тока - без ограничений; постоянный ток - также допустим.

Преимущества

• Угловая форма экономит место - идеальна для плотных щитов и сложных схем.
• Лужение увеличивает срок службы контакта в условиях повышенной влажности и температурных колебаний.
• Медь марки М1 обеспечивает минимальное сопротивление и стабильность передачи тока.
• Опрессовка даёт соединение, которое не требует периодического обслуживания.
• Стандартный диаметр отверстия 13 мм - совместим с широкой номенклатурой аппаратуры.

Ограничения применения

• Не предназначена для одножильных проводов - возможен разрыв жил при опрессовке.
• Запрещено использовать в средах с агрессивными химикатами (например, кислоты, щёлочи) - даже лужение не защищает полностью.
• Не следует применять в системах с частыми импульсными нагрузками свыше 100 А/с - возможна усталость материала.
• Напряжение выше 1 кВ требует дополнительной изоляционной защиты - сам наконечник не является изолирующим элементом.
• Не подходит для монтажа в условиях постоянного погружения в воду - хотя лужение защищает от влаги, IP-класс не указан и не гарантирован.

Примеры использования

• Подключение силового кабеля 150 мм2 к шине заземления в распределительном пункте.
• Выход кабеля от трансформатора к автоматическому выключателю в щите с узким доступом.
• Присоединение кабеля к зажиму заземления в подстанции с ограниченным радиусом поворота.
• Монтаж в промышленных конвейерах, где кабель проходит через раму и нуждается в повороте на 90°.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину трубной части наконечника - лишняя изоляция мешает качественному соединению.
• Выбирайте клещи с матрицей, помеченной под 150 мм2 - некорректный инструмент вызывает плохую опрессовку и перегрев.
• Проверяйте посадку на болт: если отверстие 13 мм, используйте только болты M12, не больше и не меньше.
• Храните наконечники в сухом помещении - даже лужённые детали могут окисляться при длительном воздействии влаги.
• При замене старых наконечников - всегда сравнивайте диаметр отверстия и сечение кабеля, чтобы не перепутать модели.
• Упаковка содержит 10 штук - достаточно для одного проекта, но закупайте с запасом, так как брак при опрессовке иногда случается.
