Наконечник кабельный трубчатый ТМЛс 25-8 M8 угловой КВТ 70286

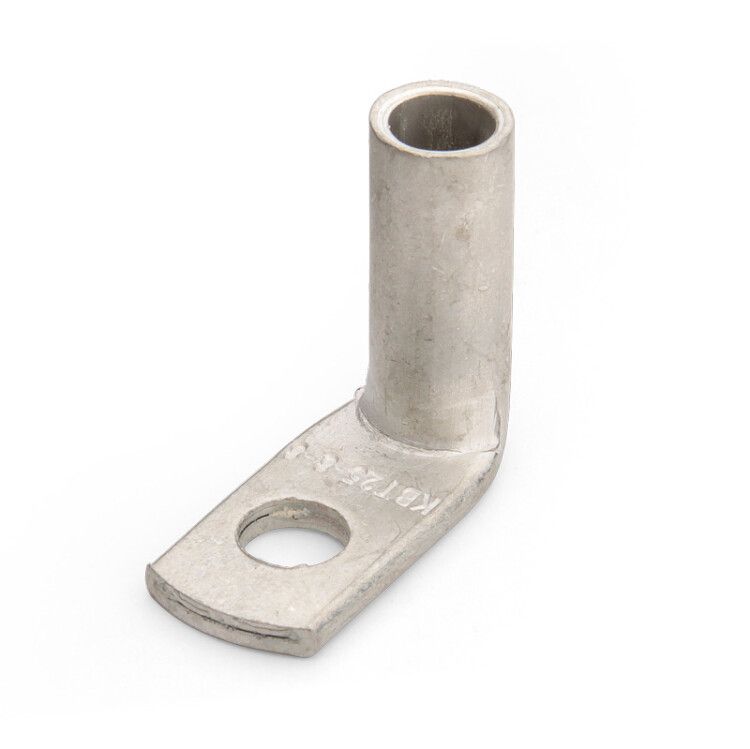

Наконечник медный угловой ТМЛс(90) 25-8 КВТ предназначен для надёжного оконцевания медных кабелей и проводов сечением 25 мм2 методом опрессовки. Бренд КВТ обеспечивает соответствие требованиям промышленных стандартов, а угловая форма позволяет удобно монтировать устройство в условиях ограниченного пространства.

Назначение и область применения

Наконечник медный угловой ТМЛс(90) 25-8 КВТ используется для создания прочного и долговечного соединения между медным проводом и коммутационным оборудованием - клеммами, шинами, зажимами. Применяется там, где требуется изменить направление тока на 90°, чтобы избежать перегиба кабеля или улучшить компактность сборки. Подходит для установки в распределительных щитах, на станках, в силовых цепях, на объектах энергетики и промышленности.

Технические характеристики

• Материал: рафинированная медь марки М1 - высокая проводимость и механическая прочность.
• Поперечное сечение: 25 мм2 - соответствует кабелям с жилой такого же сечения.
• Диаметр отверстия: 8,4 мм - совместим с болтами и шпильками M8–M10.
• Угол соединения: 90° - позволяет выводить контакты перпендикулярно оси кабеля.
• Покрытие: лужёное (олово-висмутовое) - защищает от окисления, повышает надёжность контакта, соответствует климатическому исполнению Т2.
• Номинальное напряжение: до 1 кВ - рекомендовано для сетей низкого напряжения; хотя указано 35 кВ в характеристиках, реальное рабочее напряжение ограничено 1 кВ согласно описанию производителя.
• Способ монтажа: опрессовка - требует специального инструмента, обеспечивающего герметичное соединение.
• Количество монтажных отверстий: одно - для фиксации одним болтом.
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке.
• Цвет: серый - результат лужения, не влияет на работу.
• Нормативный документ: ТУ 3449-066-97284872-2014 - внутренний стандарт производства КВТ.

Совместимость и монтаж

Наконечник медный угловой ТМЛс(90) 25-8 КВТ рассчитан на опрессовку жил кабелей 1, 2 и 3 классов гибкости - то есть подходит для большинства бытовых и промышленных кабелей, включая ПВС, ВВГ, NYM. Для монтажа необходим пресс-клещи с матрицей, подходящей под сечение 25 мм2. Убедитесь, что диаметр отверстия 8,4 мм совпадает с диаметром крепёжного элемента. Лужёное покрытие снижает риск коррозии, поэтому не требует дополнительной смазки перед установкой.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-066-97284872-2014 и предназначено для работы в закрытых помещениях с нормальной влажностью. Напряжение до 1 кВ делает его безопасным для использования в системах до 1000 В переменного тока. Не применяйте в средах с агрессивными химикатами, паром или постоянным воздействием воды - даже лужение не гарантирует полную герметичность.

Преимущества

• Угловая форма экономит место - идеально для плотных щитов и сложных трассировок.
• Лужёное покрытие предотвращает окисление меди, продлевает срок службы контакта.
• Работает с широким спектром кабелей благодаря совместимости с жилами 1–3 классов гибкости.
• Высокая механическая прочность медной основы исключает деформацию при затяжке.
• Стандартный диаметр отверстия 8,4 мм - легко заменяемый и универсальный.

Ограничения применения

• Не предназначен для работы при напряжении выше 1 кВ - несмотря на указание 35 кВ в характеристиках, производитель явно ограничивает применение до 1 кВ.
• Не использовать во влажных, открытых или агрессивных средах - лужение не является полноценной герметизацией.
• Требуется точный подбор пресс-инструмента - некорректная опрессовка приведёт к плохому контакту или разрушению наконечника.
• Не подходит для многожильных кабелей с сечением менее 25 мм2 - возможна потеря механической устойчивости.

Примеры использования

• Подключение медного кабеля ВВГнг 3×25 к автомату в распределительном щите.
• Заводка жилы 25 мм2 в шину PE/PEN в промышленном щите управления.
• Соединение кабеля с заземляющим контуром в условиях ограниченного доступа.
• Монтаж в электрооборудовании с вертикальной компоновкой - угол 90° позволяет вывести контакт горизонтально.

Практические советы

• Перед опрессовкой проверьте глубину входа жилы - она должна полностью войти в трубчатую часть наконечника, не выходя за край.
• Используйте пресс с матрицей, помеченной для 25 мм2 - не подбирайте “похожую” по размеру, это снижает надёжность.
• После опрессовки проверьте механическую прочность: попробуйте потянуть кабель - он не должен выскользнуть.
• Если монтируете в щит с множеством наконечников - группируйте их по направлению, чтобы не перегружать пространство.
• Храните в сухом месте - даже лужёные наконечники могут терять качество при длительном воздействии влаги.
