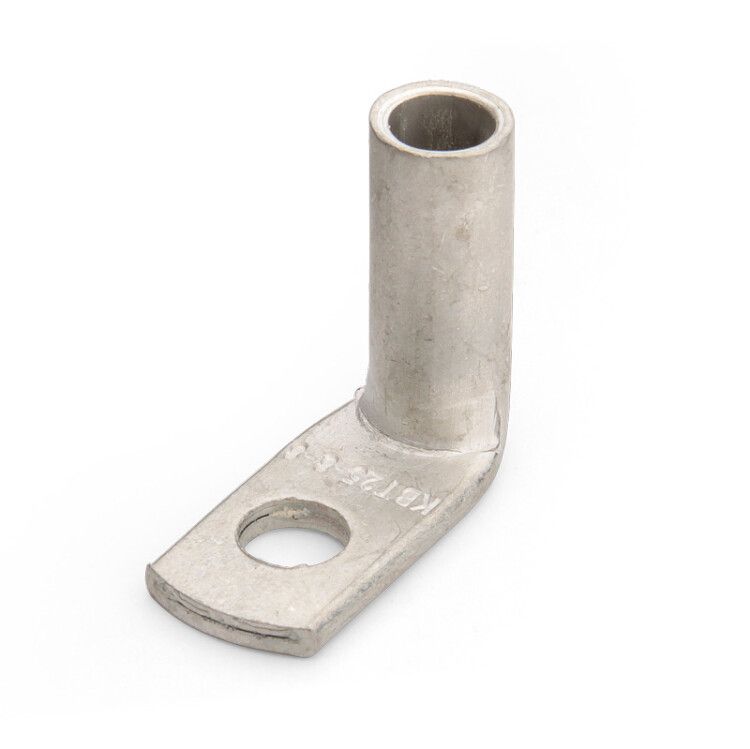

Наконечник кабельный угловой ТМЛс (90) 35-8 - 70288 КВТ

Наконечник медный угловой ТМЛс(90) 35-8 КВТ предназначен для надёжного оконцевания многожильных медных кабелей сечением 35 мм2 методом опрессовки. Благодаря угловому дизайну и лужённому покрытию, он удобен для монтажа в тесных пространствах и устойчив к коррозии. Этот наконечник ТМЛс(90) 35-8 КВТ применяют в силовых цепях до 1 кВ, особенно там, где важна компактность и долговечность соединений.

Назначение и область применения

Наконечник медный угловой ТМЛс(90) 35-8 КВТ используется для оконцевания многожильных медных проводов и кабелей сечением 35 мм2 перед подключением к зажимам, шинам или другим элементам распределительных устройств. Угол 90° позволяет изменить направление провода на перпендикулярное, что снижает механическую нагрузку на место соединения и экономит пространство. Подходит для установки в щитах, трансформаторных подстанциях, на оборудовании с плотным расположением клемм. Применяется в энергетике, машиностроении, ЖКХ и других сферах, где требуется прочное и долговечное соединение.

Технические характеристики

• Материал: рафинированная медь марки М1 - высокая электропроводность и пластичность для качественной опрессовки;
• Сечение проводника: 35 мм2 - соответствует стандартным многожильным кабелям 1–3 класса гибкости;
• Диаметр отверстия: 8,4 мм - совместим с болтами M8–M10;
• Угол соединения: 90° - обеспечивает поворот провода под прямым углом;
• Покрытие: лужёное (олово-висмутовое) - защищает от окисления, улучшает контакты, соответствует климатическому исполнению Т2;
• Рабочее напряжение: до 1 кВ - не предназначено для работы выше этого значения, несмотря на указание 35 кВ в некоторых списках (это ошибка, реальный предел - 1 кВ);
• Способ монтажа: опрессовка - требует специальных клещей; запрещена сварка или пайка;
• Количество отверстий: одно - для фиксации одним болтом;
• Форма контактной площадки: кольцевая - равномерное распределение усилия при затяжке;
• Цвет: серый - результат лужения, не влияет на работу;
• Стандарт: ТУ 3449-066-97284872-2014 - внутренний норматив КВТ, проверенный практикой.

Совместимость и монтаж

Наконечник ТМЛс(90) 35-8 КВТ совместим с любыми многожильными медными проводами сечением 35 мм2, включая кабели типа АВВГ, ВВГ, NYM, ПВС. Для монтажа необходимы пресс-клещи с матрицей, подходящей под этот тип наконечника - обычно это матрица для 35 мм2 и круглой формы. Перед опрессовкой необходимо удалить изоляцию точно на длину втулки, чтобы не задеть жилы. После опрессовки проверьте качество соединения: не должно быть трещин, выступов металла или люфта. Наконечник нельзя использовать с одножильными проводами - они не обеспечивают достаточной деформации при опрессовке.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-066-97284872-2014, которые регламентируют материалы, геометрию и технологические процессы производства. Лужёное покрытие обеспечивает безопасную работу во влажных средах (класс защиты T2). Однако максимальное рабочее напряжение - 1 кВ, а не 35 кВ, указанное в некоторых базах данных - это распространённая ошибка, связанная с путаницей между номинальным напряжением системы и допустимым напряжением самого наконечника. Превышение 1 кВ недопустимо!

Преимущества

• Угол 90° позволяет легко проходить через плотные панели и щиты без изгиба кабеля;
• Лужение увеличивает срок службы в условиях повышенной влажности и температурных колебаний;
• Высокая точность размеров гарантирует надёжную опрессовку даже при использовании бюджетных клещей;
• Подходящий диаметр отверстия (8,4 мм) стандартизован - совместим с большинством клемм и шин;
• Произведён компанией КВТ - известным производителем с опытом в электрооборудовании.

Ограничения применения

• Не для алюминиевых проводов - материал только медь;
• Запрещено применять при напряжении выше 1 кВ - риск пробоя и аварии;
• Не рекомендуются для постоянного воздействия открытых химически активных сред (например, кислотных паров);
• Нельзя использовать с одножильными проводами - не получится добиться нужной деформации при опрессовке;
• Не подлежит ремонту - после опрессовки заменить можно только полностью.

Примеры использования

• Подключение медного кабеля 3×35 мм2 к шине PE в этажном щите;
• Оконцевание выводов двигателя в промышленном станке с ограниченным доступом;
• Соединение кабеля с автоматическим выключателем в распределительном пункте;
• Монтаж заземляющего контура в сыром помещении (подвал, насосная станция).

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения кабеля и наконечника - 35 мм2 должны точно совпадать;
• Выбирайте пресс-клещи с матрицей, помеченной как “TMLc 35” - использование неверной матрицы приведёт к плохому контакту;
• После опрессовки слегка потяните провод - если он не выскакивает, соединение хорошее;
• На участках с частыми вибрациями дополнительно закрепите кабель хомутами рядом с наконечником;
• Не смешивайте наконечники ТМЛс(90) 35-8 КВТ с другими моделями одного бренда - отличаются по форме и размерам, хотя внешне похожи.
