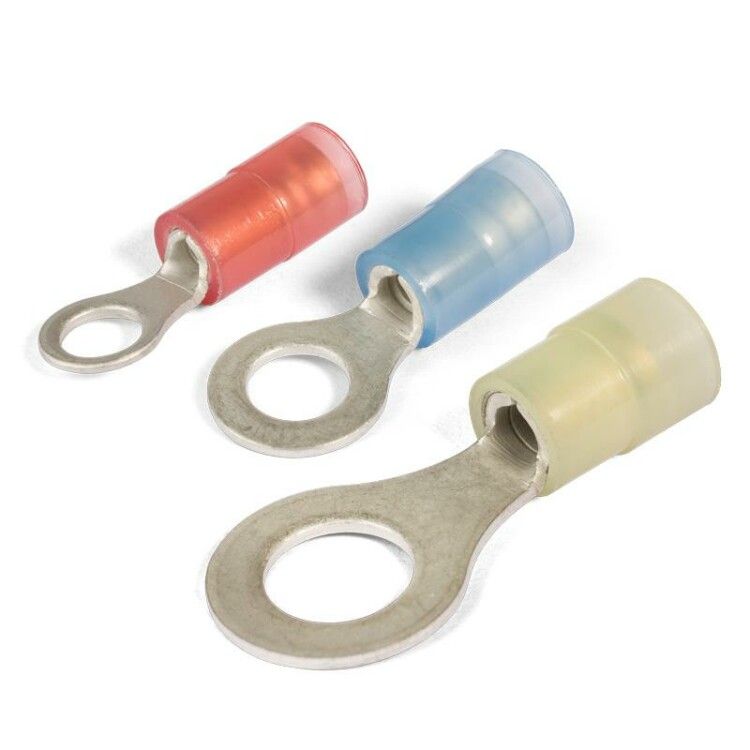

Наконечник виброустойчивый кольцевой ВНКИ 1.5-6 - 66631 КВТ

Наконечник кабельный кольцевой виброустойчивый изолированный ВНКИ 1,5-6 (100 шт/упак) от бренда КВТ предназначен для надёжного оконцевания многопроволочных медных проводов с последующей фиксацией на винтовых клеммах. Благодаря усиленной конструкции и термостойкой изоляции, этот наконечник подходит для условий с вибрацией и повышенными температурами.

Назначение и область применения

Наконечник кабельный кольцевой виброустойчивый изолированный ВНКИ 1,5-6 (100 шт/упак) используется для оконцевания медных проводов сечением от 0,25 до 1,5 мм2 методом опрессовки. После установки он крепится к клеммам электрооборудования с помощью винтов. Подходит для применений, где важна устойчивость к вибрации и частому нагреву - например, в панелях управления, станках, транспорте, системах автоматизации.

Технические характеристики

• Номинальное поперечное сечение провода: 0,25…1,5 кв.мм
• Диаметр отверстия: 6,4 мм
• Материал контакта: медь марки М1
• Покрытие: электролитическое лужение
• Материал изоляции: самозатухающий нейлон, без галогенов
• Температурная стойкость изоляции: до 105 C
• Номинальное напряжение: 0,69 кВ (690 В)
• Цвет изоляции: красный
• Форма контактной площадки: кольцевая
• Способ монтажа: опрессовка
• Нормативный документ: ТУ 3424-001-59861269-2004
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник кабельный кольцевой виброустойчивый изолированный ВНКИ 1,5-6 (100 шт/упак) совместим с проводами из многожильной меди. Для монтажа требуется специальный пресс для опрессовки с матрицей, соответствующей размеру наконечника. Опрессовка выполняется **поверх** изолирующей манжеты - это обеспечивает герметичность и предотвращает повреждение изоляции. Конструкция «Easy Entry» с конусным входом упрощает введение жилы в клемму даже при ограниченном доступе. Убедитесь, что посадочный диаметр клеммы равен 6,4 мм - иначе соединение будет ненадёжным.

Особенности конструкции

• Добавленная медная втулка повышает механическую прочность соединения на 25–30%, делая его устойчивым к вибрации и перегрузкам.
• Поперечные засечки внутри трубки усиливают сцепление с жилой, снижая риск выскальзывания.
• Полупрозрачная изоляционная манжета позволяет визуально проверить глубину захода провода - важно для контроля качества опрессовки.
• Расширенный диапазон сечений (0,25–1,5 мм2) позволяет использовать один тип наконечника для нескольких видов проводов, уменьшая количество запчастей на складе.

Безопасность и стандарты

Изоляция выполнена из самозатухающего нейлона, который не распространяет горение и не содержит галогенов - это снижает выделение токсичных веществ при перегреве. Наконечник кабельный кольцевой виброустойчивый изолированный ВНКИ 1,5-6 (100 шт/упак) соответствует требованиям ТУ 3424-001-59861269-2004 и рассчитан на работу при напряжении до 690 В. Температурная стойкость 105 C допускает использование в условиях локального нагрева, например, рядом с силовыми элементами.

Преимущества

• Высокая виброустойчивость благодаря двойному усилению - медной втулке и засечкам.
• Удобство монтажа: конусный вход и полупрозрачная изоляция ускоряют сборку и минимизируют ошибки.
• Стабильный контакт: лужёная поверхность предотвращает окисление и обеспечивает долговременную проводимость.
• Экономия места: один тип наконечника покрывает широкий диапазон сечений, снижает необходимость хранения множества моделей.

Ограничения применения

• Не предназначены для однопроволочных (монолитных) проводов - возможен разрыв жилы при опрессовке.
• Запрещено использовать при температурах выше 105 C - изоляция потеряет форму и прочность.
• Не подходят для сред с постоянным воздействием растворителей, масел или агрессивных химикатов - нейлон не устойчив к таким средам.
• Требуется точный подбор инструмента для опрессовки; некорректное давление приведёт к плохому контакту или повреждению изоляции.

Примеры использования

• Подключение проводов к клеммным колодкам в панелях ЧПУ станков.
• Оконцевание кабелей управления в вибрирующих устройствах - насосах, компрессорах, конвейерах.
• Монтаж в распределительных щитах с высокой плотностью размещения элементов - благодаря компактной форме и цветовой маркировке.
• Автомобильная и железнодорожная электроника, где важна надёжность соединений при тряске и перепадах температур.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки - слишком длинная жила выйдет за пределы наконечника, слишком короткая - не достигнет втулки.
• Используйте пресс с матрицей, указанной производителем для ВНКИ 1,5-6. Пробуйте на обрезке перед массовым монтажом.
• Проверьте, чтобы жила полностью вошла в втулку - через полупрозрачную манжету видно, когда она упёрлась в дно.
• Не используйте плоскогубцы или кусачки для «придавливания» - это нарушает целостность соединения.
• Храните в сухом месте, избегайте прямого солнечного света - длительное UV-воздействие может ослабить нейлон.
