Разъем флажковый изолированный «мама РФИ-М(н) 2.5-(6.3) серия ПРОФИ - 57926 КВТ

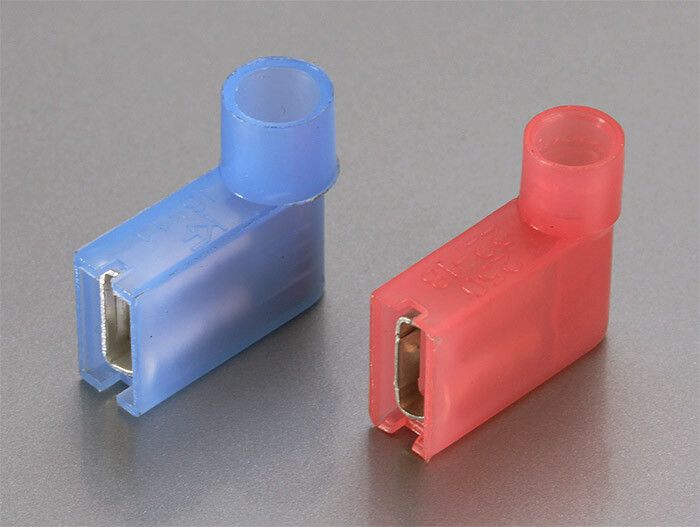

Разъем флажковый изолированный РФИ-М(н) 2,5-(6,3) КВТ - это компактный, изолированный контактный элемент для надежного и безопасного соединения многожильных медных проводов с клеммами оборудования типа «папа». Бренд КВТ предлагает этот продукт в сериях РФИ-М(н) для применений там, где важна устойчивость к перегреву, механическая прочность и удобство монтажа в плотных условиях.

Назначение и область применения

Разъем флажковый изолированный РФИ-М(н) 2,5-(6,3) КВТ предназначен для создания быстроразъемных, защищенных соединений между многопроволочным медным проводом и клеммами электрооборудования с типом «папа». Подходит для монтажа в распределительных щитах, пультах управления, станках, конвейерах и других устройствах, требующих частых подключений/отключений. Удобен в местах с ограниченным доступом благодаря углу 90° между осью провода и разъемом.

Технические характеристики

• Поперечное сечение провода: 1,5–2,5 мм2
• Размер контакта: 6,3 × 0,8 мм
• Номинальный ток: 27 А
• Номинальное напряжение: до 0,4 кВ (400 В)
• Материал контакта: латунь Л63 с электролитическим лужением
• Материал изоляции: самозатухающий нейлон, без галогенов
• Температурная стойкость: до +105 C
• Внутренний диаметр гильзы: 2,3 мм
• Способ монтажа: опрессовка (обжим поверх изоляционного корпуса)
• Цвет изоляции: синий
• Исполнение: гильза с фланцем (флажком)
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Разъем флажковый изолированный РФИ-М(н) 2,5-(6,3) КВТ совместим исключительно с клеммами типа «папа» - то есть с выступающими штырями, а не с гнездами. Для установки необходимо:

• Зачистить конец провода на длину, соответствующую глубине гильзы (не более 10–12 мм);
• Вставить провод в гильзу так, чтобы все жилы вошли внутрь;
• Обжать изолированную часть разъема специальным клещами - обжим происходит **поверх** нейлонового корпуса, что гарантирует герметичность и механическую фиксацию;
• Не допускать обжима самого металлического контакта - он уже внутри изоляции.

Угол 90° позволяет легко выводить провод в нужном направлении даже в тесных шкафах. Обжим должен выполняться с усилием, указанным в инструкции к пресс-клещам - недостаточное давление снижает надежность соединения.

Безопасность и стандарты

Изоляция изготовлена из самозатухающего нейлона, который не распространяет горение и не содержит галогенов - это снижает риск образования ядовитых паров при перегреве. Температурная стойкость до +105 C обеспечивает работу в средних температурных режимах промышленного оборудования. Соответствие ТУ 3424-001-59861269-2004 гарантирует соответствие требованиям к качеству и безопасности, установленным производителем.

Преимущества

• Полностью изолированный корпус предотвращает случайные замыкания и поражение током.
• Конструкция «Easy Entry» с конусообразным входом упрощает введение многопроволочной жилы - не требуется точная центровка.
• Поперечные засечки внутри гильзы увеличивают площадь сцепления с жилой, препятствуя её выпадению при нагрузке.
• Луженое покрытие контакта снижает окисление, продлевает срок службы и улучшает проводимость.
• Синий цвет изоляции стандартизирует идентификацию по сечению (часто используется для 1,5–2,5 мм2).
• Угол 90° экономит место при прокладке проводов в плотных сборках.

Ограничения применения

• Не однопроволочные (монолитные) провода - они плохо фиксируются в гильзе и могут сломаться при обжиме.
• Не предназначены для работы при температурах выше +105 C - возможна деформация нейлона.
• Не подходят для высокочастотных сигналов или импульсных систем - не рассчитаны на ЭМИ-защиту.
• Не рекомендуются для открытого монтажа вне закрытых корпусов - отсутствует степень защиты IP.
• Несовместимы с клеммами типа «мама» - используются только с штыревыми выходами.

Примеры использования

• Подключение питания к двигателям в автоматизированных линиях.
• Соединение датчиков и кнопок в пульте управления станков.
• Монтаж силовой цепи в распределительных щитах с плотной компоновкой.
• Частично демонтируемые участки - например, обслуживание насосных групп, где часто меняют оборудование.

Практические советы

• Выбирайте именно эту модель РФИ-М(н) 2,5-(6,3) КВТ, когда вам нужны изолированные соединения на 2,5 мм2 - другие модели этой серии имеют другое сечение.
• Перед обжимом проверьте, что провод полностью прошел через всю гильзу - не должно остаться свободных жил.
• Используйте пресс-клещи с матрицей, подходящей под размер 6,3 мм; некорректная форма матрицы может повредить корпус.
• Проверяйте качество обжима легким потягиванием провода после монтажа - если жила двигается, переделайте соединение.
• Этот разъем можно использовать в качестве переходника между проводом и кабельным наконечником, если последний не предусмотрен конструкцией оборудования.
