Разъем кабельный плоский полностью изолированный «мама РППИ-М 6.0-(6.3) (10 шт) - 75362 КВТ

Разъем кабельный плоский полностью изолированный РППИ-М 6.0-(6.3) от КВТ - это надежный компонент для создания быстроразъемных соединений с помощью опрессовки. Подходит для многопроволочных медных проводов сечением 4–6 мм2, используется в распределительных щитах, оборудовании управления и автоматизации. Артикул 75362 в упаковке из 10 штук обеспечивает удобство хранения и монтажа.

Назначение и область применения

Разъем кабельный плоский полностью изолированный РППИ-М 6.0-(6.3) предназначен для оконцевания гибких многопроволочных медных проводов. Применяется там, где требуется частое подключение/отключение - например, в устройствах управления, станках, конвейерах, системах автоматизации. Комплектуется с разъемами РПИ-П и входами типа «папа» на клеммниках, образуя герметичную и механически прочную пару.

Технические характеристики

• Размер контакта: 6.3×0.8 мм - соответствует стандартным контактам типоразмера «папа»
• Номинальное поперечное сечение провода: 4–6 мм2 - оптимально для гибких многожильных проводов
• Номинальное напряжение: до 0.4 кВ (400 В) - безопасно для сетей переменного тока 380 В
• Материал контакта: латунь Л63 с электролитическим лужением - снижает окисление и повышает долговечность контактов
• Материал изоляции: самозатухающий ПВХ класса V-0 по UL94 - предотвращает распространение пламени
• Температурная стойкость: до +75 C - допустимо использование в помещениях с повышенной температурой
• Способ монтажа: опрессовка - требует специального инструмента для обжима

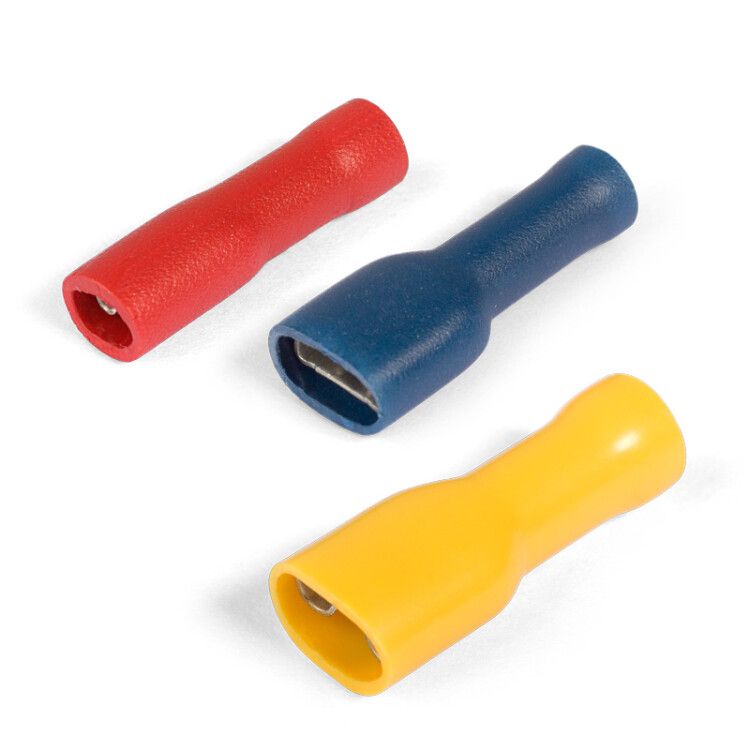

• Форма: гильза с плоским выводом - обеспечивает плотное прилегание к клемме
• Цвет: желтый - визуальное отличие от других типов разъемов

Совместимость и монтаж

Разъем РППИ-М 6.0-(6.3) совместим исключительно с разъемами типа «папа» - в частности, с моделями РПИ-П. Для установки необходимо использовать пресс-клещи с матрицей под размер 6.3 мм. Обжим должен быть равномерным: перекос или недостаточное давление снижают надежность контакта. После опрессовки проверьте механическую прочность - попробуйте слегка потянуть провод; он не должен выскальзывать.

Безопасность и стандарты

• Изоляция соответствует норме UL94 V-0 - материал не поддерживает горение
• Произведено по ТУ 3424-001-59861269-2004 - соблюдены требования к электроизоляционным изделиям
• Не предназначены для открытых площадок или мест с постоянным воздействием воды - IP-класс не указан, изоляция не защищена от прямого попадания жидкости

Особенности конструкции

• Поперечные засечки внутри гильзы усиливают сцепление с жилой - снижают риск проскальзывания даже при вибрациях
• Замковый фиксатор на корпусе разъема обеспечивает механическую блокировку при вставке в «папу» - предотвращает случайное выпадение
• Луженая поверхность контакта улучшает проводимость и защищает от коррозии в условиях высокой влажности

Преимущества

• Высокая механическая прочность благодаря сочетанию латуни и замкового фиксатора
• Самозатухающая изоляция повышает пожаробезопасность оборудования
• Желтый цвет позволяет легко идентифицировать тип разъема при обслуживании

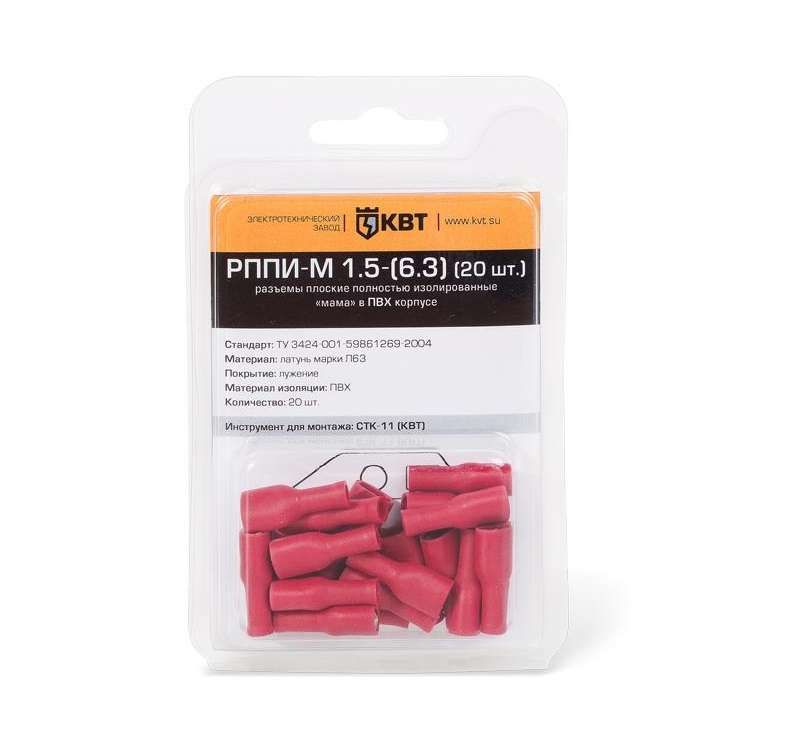

• Мини-упаковка в блистере - удобна для хранения, транспортировки и заказа малыми партиями

Ограничения применения

• Не подходят для однопроволочных (монолитных) проводов - возможен разрыв жилы при опрессовке
• Не рассчитаны на работу выше +75 C - запрещено применение рядом с нагревательными элементами
• Не используются во внешних установках без дополнительной защиты - изоляция ПВХ не является водо- и пыленепроницаемой
• Требуют обязательного применения правильного инструмента для опрессовки - ручное скручивание или пайка недопустимы

Примеры использования

• Подключение проводов к клеммникам в силовых щитах управления
• Обустройство быстроразъемных цепей на конвейерных линиях
• Монтаж сигнальных цепей в станках с ЧПУ
• Замена старых разъемов в старом оборудовании при реконструкции

Практические советы

• Перед опрессовкой удалите изоляцию точно на нужную длину - не более 10 мм, чтобы не задеть луженые контакты
• Выбирайте инструмент с регулировкой усилия - слишком большой зажим деформирует гильзу, слишком слабый - не обеспечит надежный контакт
• Проверяйте соответствие размера разъема РППИ-М 6.0-(6.3) и контакта «папа» - не все «папы» имеют одинаковый шаг
• Храните в сухом месте - хотя изоляция самозатухающая, длительное воздействие влаги снижает срок службы
• Артикул 75362 - идеально подходит для закупок в ремонтные бригады, так как упакован по 10 штук - достаточно для нескольких работ
