Соединитель болтовой ремонтный 4СБР-150/240 |76173| КВТ

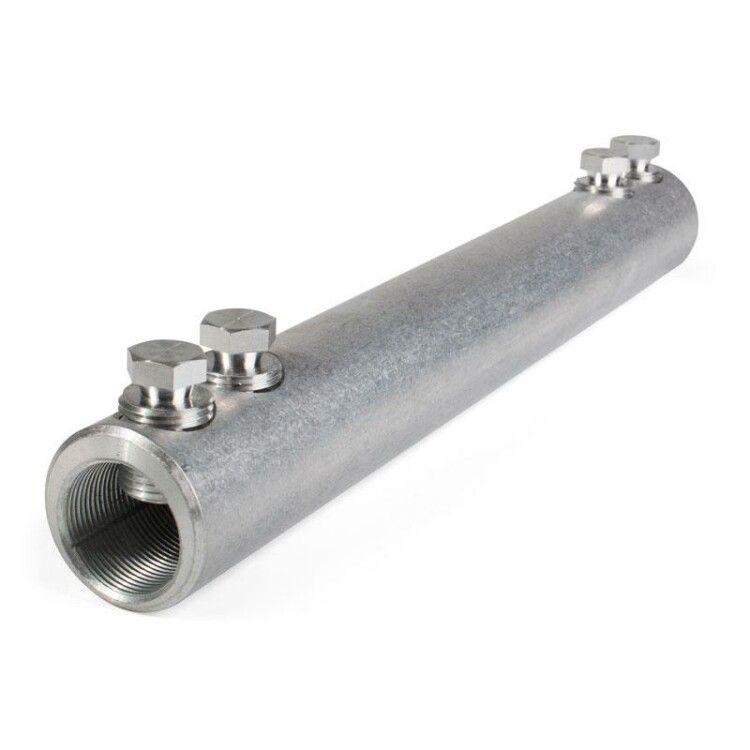

Соединитель болтовой ремонтный 4СБР-150/240 от КВТ - надёжное решение для восстановления кабельных линий напряжением до 10 кВ. Применяется при ремонте повреждённых участков без замены всего кабеля, обеспечивает прочное и долговечное соединение жил сечением 150–240 мм2.

Назначение и область применения

Соединитель болтовой ремонтный 4СБР-150/240 предназначен для восстановления работы кабельных линий напряжением до 10 кВ после аварий, повреждений или выхода из строя старых муфт. Подходит для соединения медных и алюминиевых жил в диапазоне сечений 150–240 мм2. Часто используется при ремонте подземных и воздушных кабельных трасс, на трансформаторных подстанциях, в промышленных объектах и энергообъектах.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное поперечное сечение жил: 150–240 мм2
• Количество болтов: 4
• Материал корпуса: алюминиевый сплав с повышенной коррозионной стойкостью
• Тип монтажа: на винты
• Наличие срывной головки: да
• Защитное покрытие: отсутствует
• Нормативный документ: ТУ 3449-009-97284872-2006

Совместимость и монтаж

Соединитель болтовой ремонтный 4СБР-150/240 совместим с кабелями всех типов, имеющими жилы в указанном диапазоне сечений. Для монтажа требуется инструмент НМБ-6 - он обеспечивает правильную затяжку болтов с контролируемым моментом.

Болты имеют срывные головки, которые ломаются при достижении оптимального усилия - это исключает пере- или недозатяжку. После монтажа головки остаются заподлицо с корпусом, что снижает риск повреждения при последующей работе. Оси болтов расположены в один ряд - так проще доступ к ним даже в плотных условиях.

Внутренние поверхности отверстий имеют рифление - это увеличивает площадь контакта и механическую устойчивость соединения, особенно важно при температурных колебаниях и нагрузках.

Преимущества

• Мультиразмерный дизайн - один соединитель заменяет несколько моделей, подходящих под разные сечения
• Увеличенная длина корпуса позволяет полностью удалить повреждённую муфту и заменить её без прокладки нового участка кабеля
• Алюминиевый сплав корпуса сочетает лёгкость, проводимость и устойчивость к коррозии
• Система срывных болтов гарантирует однородное качество соединения вне зависимости от точного сечения жилы
• Чёткая маркировка сечений на корпусе ускоряет выбор и минимизирует ошибки при монтаже

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в воду - отсутствие защитного покрытия делает его чувствительным к агрессивной среде
• Не рекомендован для открытого монтажа в зонах с высокой химической активностью воздуха (например, рядом с химическими заводами)
• Требует обязательного использования инструмента НМБ-6; применение других ключей может привести к некорректному соединению
• Подходит только для жил сечением 150–240 мм2 - нельзя использовать для более тонких или толстых кабелей

Примеры использования

• Замена повреждённой термоусаживаемой муфты на кабельной линии 10 кВ в подвале промзоны
• Восстановление связи после обрыва кабеля в результате земляных работ
• Ремонт распределительного пункта, где необходимо быстро вернуть питание без прокладки новой трассы
• Обслуживание кабельных сетей на тепловых электростанциях и метрополитенах

Практические советы

• Перед монтажом зачистите жилы до металлического блеска - оксидная плёнка снижает проводимость
• Измерьте фактическое сечение жил перед установкой - даже небольшая погрешность влияет на качество соединения
• Проверьте соответствие маркировки на корпусе 4СБР-150/240 сечению кабеля - она выбита прямо на теле соединителя
• После монтажа проверьте герметичность места соединения - при необходимости используйте дополнительную изоляцию (термоусаживающие трубки или ленты)
• Храните соединитель в сухом месте - отсутствие покрытия требует защиты от влаги и коррозии до момента установки
