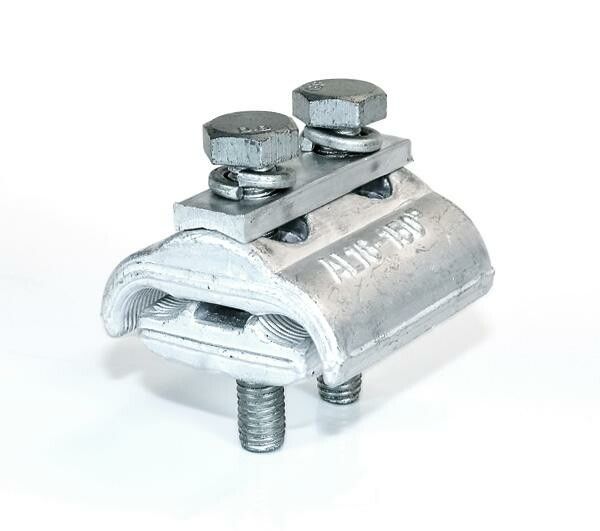

Зажим соединительный плашечный ПЗА 16-150 исп.1 КВТ 59361

Зажим соединительный плашечный ПЗА 16-150 исполнение 1 КВТ предназначен для надёжного соединения голых проводов типа А и АС, а также для повторного заземления нулевой жилы при монтаже СИП. Этот зажим выпускается компанией КВТ в серии ПЗА 16-150 и поставляется в упаковках по 10 штук.

Назначение и область применения

Зажим соединительный плашечный ПЗА 16-150 исполнение 1 КВТ используется для создания электрического соединения между двумя голыми проводниками без нарушения целостности изоляции. Применяется в воздушных линиях электропередачи, особенно при монтаже самонесущих изолированных проводов (СИП). Подходит для выполнения ответвлений и повторного заземления нулевого провода. Также может использоваться в распределительных устройствах и на опорах ЛЭП.

Технические характеристики

• Тип: зажим плашечный
• Диапазон сечений подключаемых проводов: 16–150 кв.мм
• Сечение магистрального проводника: 16 кв.мм
• Сечение ответвительного проводника: 16 кв.мм
• Номинальный ток: 5 А
• Количество контактов: один
• Материал корпуса: высокопрочный алюминиевый сплав, устойчивый к коррозии
• Цвет: серый
• Способ монтажа: фиксация на кабеле без вскрытия изоляции

Совместимость и монтаж

Зажим ПЗА 16-150 исполнение 1 КВТ совместим с голыми проводами типов А и АС, а также с нулевыми жилами СИП. Для установки необходимо:

• Разместить магистральный провод в основной части зажима;
• Уложить ответвительный провод (тоже сечением 16 кв.мм) поверх него;
• Затянуть два болта равномерным усилием до плотного контакта - не переусиливать!

Не требует зачистки проводов. Установка выполняется на уже смонтированном кабеле. Инструмент: гаечный ключ подходящего размера. Обязательно проверьте соответствие диаметра провода заявленному диапазону - использование проводов меньше 16 кв.мм снижает надёжность контакта.

Безопасность и стандарты

Зажим изготовлен из коррозионностойкого материала, что исключает окисление контактов даже во влажной среде. Конструкция соответствует требованиям к надёжности соединений в условиях открытой прокладки. Номинальный ток 5 А ограничен конструкцией - не применяйте для токов выше этого значения. Отсутствуют данные о сертификатах - рекомендуется сверяться с местными нормами ПУЭ и ГОСТ Р 50571.

Преимущества

• Широкий диапазон сечений (16–150 кв.мм) позволяет использовать один тип зажима для различных проводов в одной линии.
• Двухболтовая система обеспечивает равномерное давление на контактную плоскость - минимизирует риск перегрева.
• Алюминиевый сплав корпуса устойчив к воздействию внешней среды - долговечен в условиях повышенной влажности и температурных колебаний.
• Не требуется зачищать провода - экономит время при монтаже.

Ограничения применения

• Номинальный ток всего 5 А - нельзя применять для силовых ответвлений, где ожидаются токи более 10 А.
• Подходит только для голых проводов (А, АС) и нулевых жил СИП; не предназначена для медных или изолированных проводов.
• Не допускается использование в качестве основного соединения в цепях с частыми механическими нагрузками (вибрации, растяжение).
• Не рассчитан на многократное демонтаж-монтаж - после первого затягивания болты теряют точность усилия.

Примеры использования

• Ответвление от магистральной линии СИП к домашнему вводу.
• Повторное заземление нулевого провода на опоре ЛЭП.
• Соединение двух участков голого провода АС при ремонте воздушной линии.
• Формирование параллельных ветвей в распределительной сети с минимальным числом соединителей.

Практические советы

• Перед монтажом убедитесь, что сечение провода попадает в диапазон 16–150 кв.мм - меньшие сечения не будут надёжно зажаты.
• Затягивайте оба болта одновременно и равномерно - перекос приведёт к плохому контакту и нагреву.
• Проверяйте герметичность корпуса перед установкой - трещины или деформации недопустимы.
• Не используйте этот зажим вместо ответвительной муфты для токов выше 5 А - выбирайте другие модели КВТ с большей нагрузочной способностью.
• Храните в сухом месте - хотя корпус защищён, длительная влага может повлиять на качество металлических деталей внутри.
