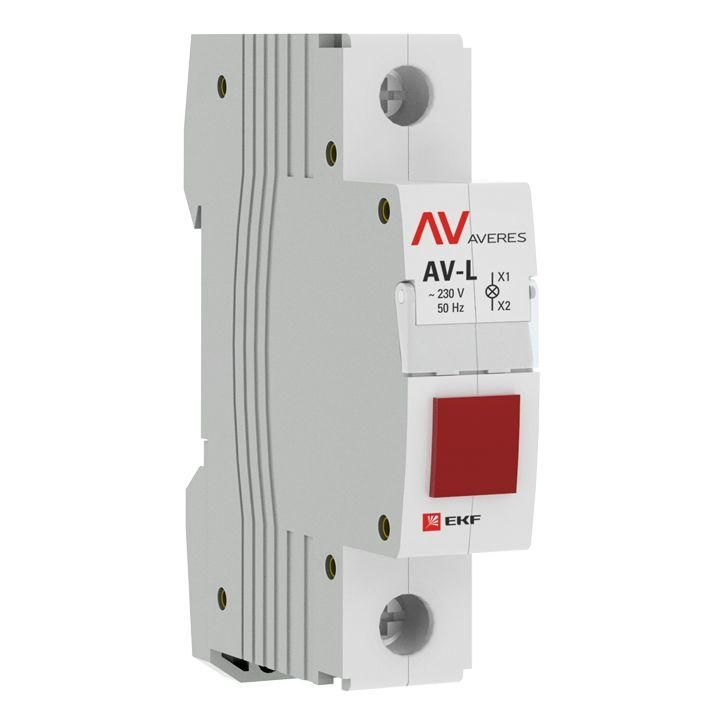

Сигнальная лампа AV-L красная EKF - av-l-red-averes

Лампа сигнальная AV-L красная от EKF - компактный индикатор состояния для систем автоматизации, работающий от сети 230 В переменного тока. Артикул av-l-red-averes подходит для монтажа в щитах с модульной шириной 0,5 и используется совместно с автоматическими выключателями и устройствами дифференциальной защиты.

Назначение и область применения

Лампа сигнальная AV-L красная служит для визуального отображения состояния оборудования: включения, аварии или предупреждения. Применяется в распределительных щитах, панелях управления и системах автоматизации технологического оборудования. Подходит для работы с автоматическими выключателями, выключателями дифференциального тока и выключателями нагрузки.

Технические характеристики

• Цвет свечения: красный
• Номинальное напряжение: 230 В AC (переменный ток)
• Тип лампы: светодиод (LED) - энергоэффективный, долговечный
• Максимальная мощность: 2,3 Вт
• Диаметр отверстия для установки: 8 мм
• Глубина установки: 44,5 мм
• Степень защиты IP20 - защищена от контакта с пальцами, но не от пыли и воды
• Гарантийный срок: 10 лет (120 месяцев)
• Модульная ширина: 0,5 (совместима со стандартными DIN-рейками)

Совместимость и монтаж

Лампа AV-L красная устанавливается в отверстие диаметром 8 мм в лицевой панели щита. Глубина корпуса - 44,5 мм, поэтому необходимо обеспечить достаточный свободный объем за панелью. Совместима с модульным оборудованием серии Averes от EKF. Монтировать можно как отдельно, так и в составе комбинированных блоков индикации. Для подключения используются клеммы на задней части лампы - провода до 1,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в сухих помещениях. Степень защиты IP20 исключает применение во влажных, запыленных или наружных условиях. Напряжение 230 В требует соблюдения правил работы с высоким потенциалом - монтаж и сервис выполняются при отключенном питании.

Преимущества

• Светодиодная лампа - работает долго, не перегревается, потребляет мало энергии
• Долгий гарантийный срок - 10 лет, что указывает на надежную сборку
• Унифицированный форм-фактор - легко заменяется на аналогичные модели из серии Averes
• Поддерживает рекомендованный проектный ассортимент - оптимизирована для типовых решений

Ограничения применения

• Не допускается использование в условиях повышенной влажности, пыли или на улице - IP20 недостаточно для таких сред
• Не предназначен для работы при напряжении ниже 200 В или выше 250 В - возможны сбои или повреждение
• Не имеет функции мигания - только постоянное свечение; для сигналов тревоги требуется внешний контроллер

Примеры использования

• Индикация включения силового контура на панели станка
• Сигнал аварии при срабатывании УЗО в этажном щите
• Отображение состояния питания насосной группы в системе водоснабжения
• Контрольный индикатор в пульте управления конвейера

Практические советы

• Перед установкой проверьте глубину щита - 44,5 мм должны полностью поместиться без зажатия проводов
• При использовании нескольких ламп AV-L красная в одном щите учтите суммарную нагрузку - каждая потребляет 2,3 Вт
• Для удобства замены выбирайте места с доступом к тыльной стороне панели
• Артикул av-l-red-averes совпадает с другими цветами серии - при заказе запасных частей убедитесь, что нужен именно красный
