Кабельный ввод латунный М54 d=32-38 мм | R5BCM54 DKC ДКС

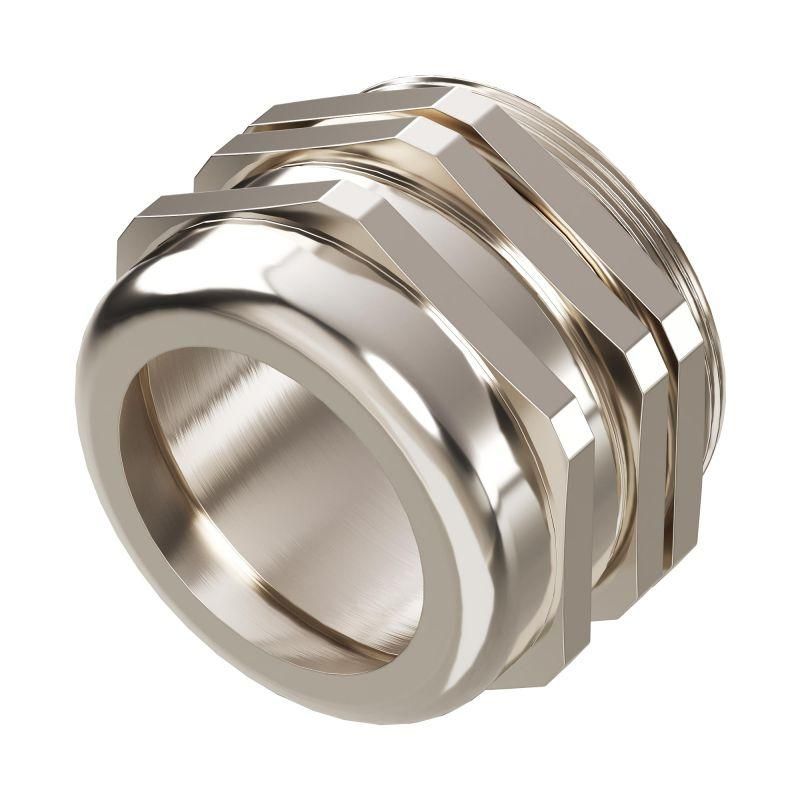

Ввод кабельный латунный М54 от DKC (арт. r5bcm54) предназначен для надёжного и герметичного ввода силового или контрольного кабеля в металлические корпуса серии RAM block. Латунная конструкция с никелированным покрытием обеспечивает долговечность в агрессивных условиях, а уплотнительное кольцо гарантирует защиту IP65.

Назначение и область применения

Ввод кабельный латунный М54 применяется для прохода кабелей через стенки корпусов, шкафов и панелей, особенно там, где важна защита от пыли, влаги и химических воздействий. Подходит для установки в корпусах серии RAM block, а также других металлических конструкциях с отверстием диаметром 54 мм. Часто используется в промышленном оборудовании: станках, конвейерах, системах автоматизации, на объектах с высокой влажностью или агрессивной средой (например, пищевые производства, химические цеха, морские условия).

Технические характеристики

• Номинальный размер резьбы: 54 мм (2 дюйма)
• Диаметр вводного отверстия: 54 мм
• Поддерживаемый диаметр кабеля: 32–38 мм
• Материал: латунь с никелированным покрытием
• Степень защиты: IP65 (полная защита от пыли, защищён от струй воды)
• Температурный диапазон: от –40 C до +100 C
• Тип уплотнения: эластичное уплотнительное кольцо
• Исполнение: прямолинейный, без поворота
• Длина резьбы: 13 мм
• Размер ключа: 84 мм
• Наличие контргайки: да - позволяет закрепить ввод и предотвратить проворачивание
• Ударопрочность: да - выдерживает механические нагрузки
• Защита от перегибов: да - снижает риск повреждения кабеля в зоне входа
• Не содержит галогенов - безопасен при возгорании
• Цвет: естественный (серебристый, после никелирования)

Совместимость и монтаж

Ввод кабельный латунный М54 (r5bcm54) совместим с корпусами RAM block и другими металлическими конструкциями, имеющими круглое отверстие диаметром 54 мм. Для монтажа:

• Заготовьте отверстие в стенке корпуса точно 54 мм.
• Протяните кабель через уплотнительное кольцо - диаметр кабеля должен быть в пределах 32–38 мм.
• Вставьте ввод в отверстие и затяните контргайку с внешней стороны ключом на 84 мм.
• Убедитесь, что уплотнитель плотно прилегает к кабелю - не допускайте перегиба или слишком свободного положения.

При монтаже в толстых стенках проверьте, чтобы длина резьбы (13 мм) была достаточной для надёжного соединения с контргайкой. Установка возможна как в вертикальной, так и в горизонтальной плоскости.

Безопасность и стандарты

Ввод соответствует требованиям IP65 - защищён от пыли и водяных струй. Никелированное покрытие повышает коррозионную стойкость, а отсутствие галогенов снижает опасность выделения токсичных веществ при нагреве или возгорании. Конструкция не требует специального обслуживания, но рекомендовано периодически проверять состояние уплотнения в условиях повышенной влажности или агрессивной среды.

Преимущества

• Высокая прочность материала - латунь устойчива к деформациям даже при значительных усилиях при затяжке.
• Никелирование защищает от коррозии, солевых отложений, кислот и щелочей - идеально для суровых условий.
• Уплотнительное кольцо обеспечивает герметичность без дополнительных средств - не требуется герметик или термоусадка.
• Контргайка исключает самопроизвольное раскручивание при вибрации.
• Защита от перегибов продлевает срок службы кабеля, особенно при частых перемещениях или жесткой фиксации.

Ограничения применения

• Не предназначена для ввода кабелей с диаметром менее 32 мм или более 38 мм - уплотнение не будет работать эффективно.
• Не подходит для кабелей с неровной поверхностью или нестандартной формой - например, многожильных с крупными бронированными слоями вне указанного диапазона.
• Прямолинейное исполнение не позволяет менять угол ввода - если нужен поворот, потребуется другой тип ввода.
• Не рекомендуется использовать в условиях постоянного погружения в воду - IP65 не обеспечивает герметичность при длительном контакте с жидкостью.

Примеры использования

• Ввод кабеля питания в корпус RAM block на конвейере в пищевой промышленности.
• Проход сигнального кабеля в шкаф управления насосной станцией в условиях повышенной влажности.
• Фиксация кабеля в стационарном электрошкафе на химическом заводе с агрессивной средой.
• Монтаж в корпусах для оборудования в портовых зонах - защита от солёного воздуха и влаги.

Практические советы

• Перед установкой проверьте точный диаметр кабеля - он должен находиться в середине диапазона 32–38 мм для лучшей герметизации.
• Не используйте инструменты с острыми краями при работе с уплотнителем - можно повредить резиновое кольцо.
• При монтаже в толстые стенки убедитесь, что контргайка полностью захватывает резьбу - иначе ввод может выпасть под нагрузкой.
• Если кабель имеет жёсткую оболочку, перед введением сделайте лёгкую фаску на конце - это облегчит прохождение через уплотнитель.
• Для длительной эксплуатации в агрессивной среде рекомендуется периодическая проверка состояния уплотнения - при потере эластичности замените кольцо.
