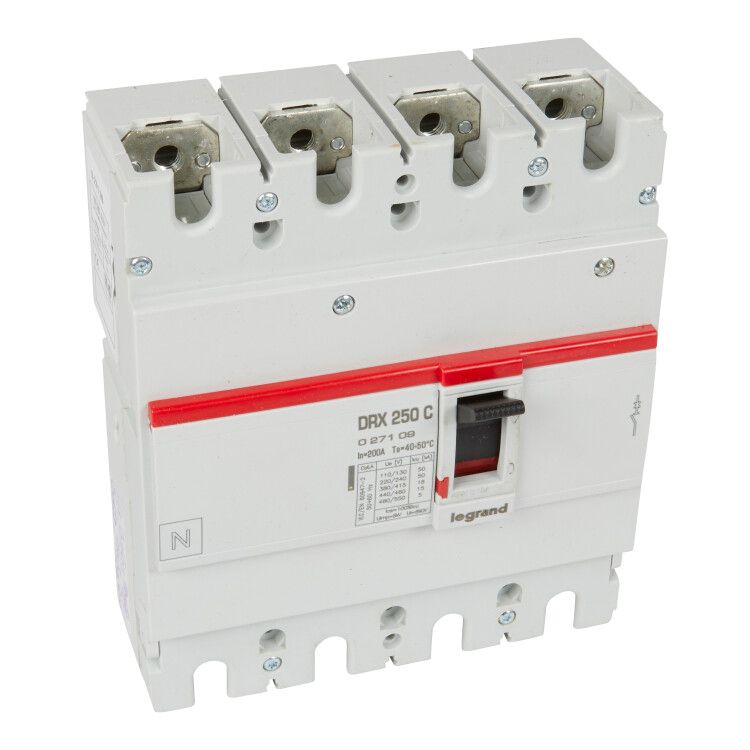

Выключатель автоматический 4п 200А 18кА DRX250 термомагнитн. расцеп. Leg 027109 Legrand

Автоматический выключатель DRX250 - надёжное устройство с термомагнитным расцепителем, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Модель с номинальным током 200 А, четырьмя полюсами и отключающей способностью 18 кА подходит для промышленного и коммерческого оборудования. Выключатель DRX250 производства Legrand выполнен в соответствии с требованиями российских стандартов и совместим с DIN-рейкой.

Назначение и область применения

Выключатель DRX250 защищает силовые цепи переменного тока в распределительных щитах. Применяется в системах питания промышленного оборудования, конвейеров, насосных станций, HVAC-систем и других объектов с высокой нагрузкой. Подходит для установки в жилых и общественных зданиях, где требуется надёжная защита многожильных цепей.

Технические характеристики

• Номинальный ток: 200 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Число полюсов: 4 - позволяет одновременно отключать все фазы и ноль в трёхфазной сети
• Номинальная отключающая способность: 18 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать
• Номинальное напряжение: 110–550 В - работает в сетях с любым напряжением в этом диапазоне
• Защита от перегрузки: фиксированная уставка 200 А - не настраивается, срабатывает при длительном превышении тока
• Защита от КЗ: порог срабатывания 2000 А - мгновенное отключение при скачке тока выше этого значения
• Степень защиты IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Тип расцепителя: термомагнитный - сочетание теплового (для перегрузок) и электромагнитного (для КЗ) механизмов
• Привод: ручной рычажковый - управление осуществляется вручную через внешний переключатель
• Подключение: винтовые зажимы - подходят для медных проводов сечением до 70 мм2
• Указатель расцепления: есть - наглядно показывает причину отключения (перегрузка или КЗ)
• Индикатор отключения: возможно подключение - позволяет удалённо контролировать состояние
• Монтаж: на DIN-рейку 35 мм - стандартная установка в шкафах и щитах
• Конструкция: стационарная - не предусматривает возможность демонтажа без отключения питания
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже допустимого уровня

Совместимость и монтаж

Выключатель DRX250 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - рекомендуется затягивать их моментом 2,5–3,0 Нм. Убедитесь, что сечение проводов соответствует заявленным возможностям: до 70 мм2 для медных жил. Комплексная комплектация позволяет использовать устройство сразу после установки - никаких дополнительных деталей для базового функционирования не требуется. Индикатор отключения и указатель расцепления устанавливаются опционально, но требуют дополнительного подключения сигнальных проводов.

Безопасность и стандарты

Выключатель DRX250 соответствует международным нормам IEC/EN 60947-2. Сертифицирован для использования в РФ. Защита по минимальному напряжению исключает работу оборудования при аварийном проседании сети. IP30 обеспечивает безопасность при работе в закрытых щитах, но не защищает от влаги - не применяйте во влажных помещениях без дополнительной герметизации.

Преимущества

• Фиксированные уставки - нет необходимости в настройке, снижает риск ошибок при обслуживании
• Указатель причины отключения - ускоряет диагностику нештатных ситуаций
• Российское производство - гарантирует соответствие местным условиям эксплуатации и срокам поставки
• Поддержка индикации - удобно для автоматизированных систем контроля
• Широкий диапазон рабочего напряжения - универсальное применение в различных сетях

Ограничения применения

• Не предназначен для частого включения/выключения - рассчитан на защиту, а не на операционное управление
• IP30 - нельзя устанавливать вне помещений или в сырых зонах (бассейны, кухни, подвалы без защиты)
• Фиксированная уставка - невозможно адаптировать чувствительность под специфические нагрузки
• Стационарная конструкция - невозможен быстрый демонтаж без отключения всей цепи
• Отключающая способность 18 кА - недостаточна для крупных промышленных подстанций с токами КЗ выше 25 кА

Примеры использования

• Главный входной автомат в промышленном щите 380 В, питаемом от трансформаторной подстанции
• Защита группы мощных станков на сборочном участке
• Щит распределения энергии в торговом центре с несколькими фазами
• Цепь питания системы вентиляции с высокой стартовой нагрузкой

Практические советы

• Перед установкой проверьте сечение кабеля - слишком тонкий провод вызовет перегрев даже при правильной уставке выключателя DRX250
• При использовании индикатора отключения подключайте сигнал к контроллеру или световому табло - это сэкономит время при ремонте
• Не используйте выключатель DRX250 в качестве основного рубильника - он не рассчитан на механическую износостойкость частых операций
• Если ваша система имеет токи КЗ близкие к 18 кА - проведите расчёт точного значения перед выбором устройства
• Для долговечности избегайте установки рядом с источниками тепла - температурное воздействие влияет на работу теплового расцепителя
