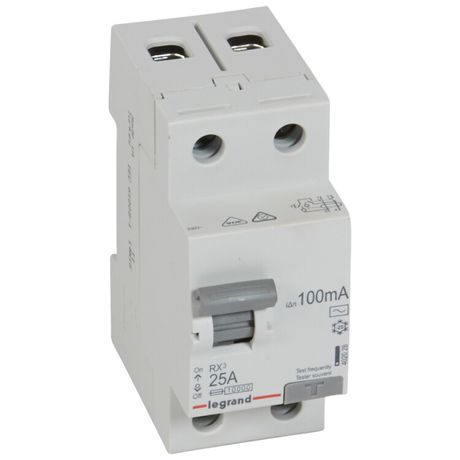

Выключатель дифференциальный (УЗО) RX3 2п 25А 100мА тип AC | 402028 Legrand

Выключатель дифференциального тока (УЗО) RX3 2 модула, артикул 402028 - это двухполюсное устройство защитного отключения, предназначенное для автоматического отключения цепи при утечке тока до 100 мА. Применяется в бытовых и промышленных сетях переменного тока на 230 В, обеспечивает безопасность людей и оборудования. УЗО RX3 совместимо с DIN-рейкой и оснащено функцией блокировки.

Назначение и область применения

УЗО RX3 защищает человека от поражения электрическим током при контакте с повреждённой изоляцией или неисправным оборудованием. Также предотвращает возгорание из-за утечек тока в проводке. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Особенно эффективно в зонах с повышенной влажностью - ванных комнатах, кухнях, мастерских, на участках с электроинструментом.

Технические характеристики

• Номинальный ток: 25 А - позволяет подключать нагрузку до 5,75 кВт при 230 В
• Дифференциальный ток срабатывания: 100 мА - чувствителен к утечкам, достаточным для защиты от поражения током, но не реагирует на малые помехи
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не срабатывает на постоянный или импульсный
• Напряжение сети: 230 В, частота: 50 Гц - предназначено для однофазных сетей
• Отключающая способность: 10 кА - выдерживает КЗ без выхода из строя
• Количество полюсов: 2 - отключает одновременно фазу и ноль
• Количество модулей DIN: 2 - занимает два стандартных модуля на рейке
• Напряжение изоляции: 250 В - гарантирует надёжную изоляцию внутри устройства
• Импульсное выдерживаемое напряжение: 4 кВ - устойчиво к скачкам напряжения
• Сечение провода: 0,75–50 мм2 - подходит для медных проводов любого распространённого сечения
• Степень защиты: IP20 - защищено от прикосновения пальцев, но не от пыли и влаги; требует установки в закрытом щите
• Рабочий диапазон температур: -25…+60 C - работает в холодных и жарких условиях, включая неотапливаемые помещения
• Климатическое исполнение: УХЛ4 - рассчитано на умеренный и холодный климат с возможными перепадами влажности
• Степень загрязнения: 2 - допустимо использование в помещениях со слегка запылённой атмосферой
• Глубина монтажа: 44 мм - требуется свободное пространство за DIN-рейкой
• С устройством блокировки: да - после срабатывания рычаг остаётся в положении “выкл”, предотвращая случайное включение

Совместимость и монтаж

УЗО RX3 2 модуля монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на передней панели - провода вставляются в клеммы и затягиваются отверткой. Обязательно соблюдать полярность: вход - сверху, выход - снизу. Нельзя использовать с трёхфазными системами. Совместимо с автоматическими выключателями Legrand, IEK и других производителей, соответствующих нормам МЭК 60898-1. Установка должна выполняться в соответствии с ПУЭ.

Безопасность и стандарты

УЗО RX3 сертифицировано по международным стандартам МЭК 60898-1 (для бытовых и аналогичных применений) и МЭК 60947 (для промышленного оборудования). Соответствует требованиям безопасности Евросоюза и стран СНГ. Блокировка после срабатывания исключает самовозврат, что снижает риск повторного включения при сохраняющемся дефекте. Изделие не содержит опасных веществ согласно RoHS.

Преимущества

• Функция блокировки повышает безопасность - нельзя включить устройство, пока не устранена причина утечки
• Широкий диапазон сечений проводов (0,75–50 мм2) упрощает замену и адаптацию под существующую проводку
• Высокая отключающая способность (10 кА) делает УЗО RX3 надёжным даже в местах с высокой вероятностью КЗ
• Компактный размер (2 модуля) экономит место в щитке
• Подтверждённая долговечность по стандартам МЭК - срок службы более 10 лет при правильной эксплуатации

Ограничения применения

• Не подходит для цепей с постоянным током утечки - не сработает при неисправностях в импульсных блоках питания, светодиодных светильниках или зарядных устройствах
• IP20 не защищает от влаги - нельзя устанавливать вне закрытого щита, на улице или во влажных зонах без корпуса
• Не является защитой от перегрузки или КЗ - обязательно сочетать с автоматическим выключателем
• Требуется регулярная проверка кнопкой “Т” - не менее одного раза в месяц
• Не рекомендуется для цепей с высоким уровнем электромагнитных помех - возможны ложные срабатывания

Примеры использования

• Защита группы розеток в ванной комнате
• Автоматическая защита силовой линии для станков с металлообработкой
• Обеспечение безопасности в гараже с использованием сварочного аппарата
• Щитовая защита этажа в многоквартирном доме
• Цепь питания насосов, компрессоров, тепловых завес

Практические советы

• Выбирая УЗО RX3, убедитесь, что суммарная мощность всех подключённых приборов не превышает 5,75 кВт (25 А × 230 В)
• При монтаже используйте провода с медными жилами - алюминиевые не подходят по спецификации
• Проверяйте работу УЗО ежемесячно через кнопку “T”. Если не срабатывает - замените устройство
• Для защиты от ложных срабатываний в промышленных условиях применяйте УЗО типа A вместо AC, если есть оборудование с выпрямителями
• Не устанавливайте несколько УЗО RX3 последовательно - это может вызвать селективность и задержку отключения
• При замене старого УЗО убедитесь, что новый имеет такой же номинальный ток (25 А) и тип AC
