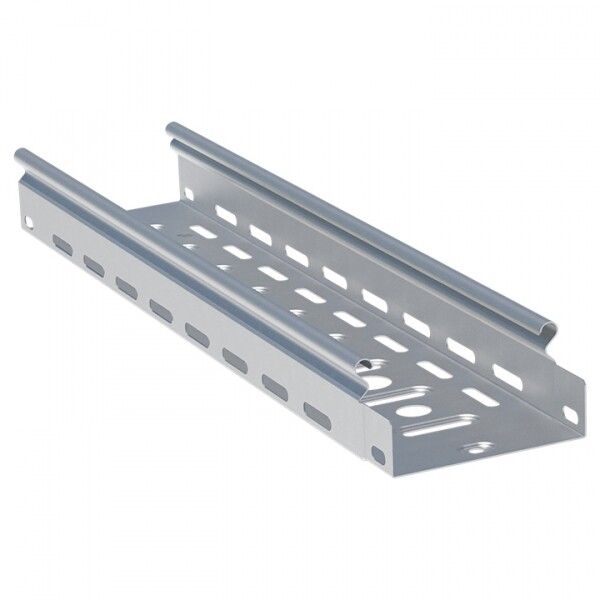

Лоток перфорированный металлический 50х100х3000-0.55мм - L5010001-0,55 EKF

Лоток перфорированный металлический 50х100х3000-0.55мм от EKF - это прочный и универсальный элемент для открытой прокладки кабелей в промышленных, жилых и коммерческих зданиях. Выполнен из оцинкованной стали толщиной 0,55 мм, обеспечивает надежную фиксацию проводов и соответствует требованиям огнестойкости. Артикул l5010001-0,55 входит в серию EKF-Line.

Назначение и область применения

Лоток перфорированный металлический 50х100х3000-0.55мм предназначен для прокладки силовых и слаботочных кабелей в помещениях и на улице - внутри зданий, в коридорах, технологических помещениях, на эстакадах и в шахтах. Подходит для использования в условиях повышенной влажности, пыли и механических нагрузок. Применяется в объектах жилищного строительства, заводов, офисов, больниц и школ.

Технические характеристики

• Размеры: 50×100×3000 мм - высота, ширина, длина;
• Материал: сталь с цинковым покрытием - защищает от коррозии;
• Толщина стенки: 0,55 мм - обеспечивает достаточную жесткость при минимальном весе;
• Полезное сечение: 9800 мм2 - площадь для размещения кабелей без перегрузки;
• Покрытие: гальванизация - антикоррозийная защита, долговечность до 36 месяцев гарантии;
• Огнестойкость: да - материал не распространяет пламя и сохраняет целостность при температуре до 450 C;
• Перфорация: боковые стенки и монтажная поверхность - удобство крепления и вентиляции;
• Цвет: серый RAL 7035 - совместим с большинством интерьеров и внешних решений;
• Исполнение: без разъема - требует соединения через аксессуары;
• Усиленное исполнение: да - увеличенная жесткость против прогиба при нагрузках.

Совместимость и монтаж

Лоток перфорированный металлический 50х100х3000-0.55мм совместим с комплектующими серии EKF-Line: углы, переходники, кронштейны, крышки и подвесы. Монтаж выполняется с помощью саморезов или болтов через перфорацию в основании и боках. Для вертикальной установки рекомендуется использовать подвесы с шагом не более 1,5 метра. Горизонтальная прокладка допускает шаг опор до 2 метров при равномерной нагрузке. Крышка продается отдельно - для защиты от пыли и случайного контакта.

Безопасность и стандарты

Лоток соответствует требованиям ГОСТ Р 50571 и нормам ПУЭ для открытой прокладки кабелей. Огнестойкость подтверждена испытаниями на воспламеняемость. Цинковое покрытие снижает риск возникновения электрохимической коррозии при контакте с другими металлами. Сертифицирован для использования в помещениях категории IP44 и выше.

Преимущества

• Высокая прочность благодаря усиленному профилю и толщине 0,55 мм - выдерживает значительные нагрузки без деформаций;
• Перфорация по всей длине - позволяет легко крепить лоток к стенам, потолкам и другим поверхностям без сверления;
• Оцинкованное покрытие - не требует дополнительной защиты, служит долго даже во влажных средах;
• Широкое полезное сечение - позволяет разместить большое количество кабелей одного типа или смешанные трассы;
• Производится в России - гарантированное качество и соответствие местным условиям эксплуатации.

Ограничения применения

• Не предназначен для прокладки в агрессивных химических средах - цинк может повредиться при контакте с кислотами или щелочами;
• Не используется в качестве несущего элемента для тяжелых трубопроводов или оборудования - только для кабелей;
• Без крышки - не защищен от попадания крупной пыли, воды или посторонних предметов - требуется дополнительная защита в опасных зонах;
• Не рассчитан на постоянное погружение в воду - несмотря на оцинковку, длительный контакт с жидкостью снижает срок службы.

Примеры использования

• Прокладка силовых кабелей питания для станков на заводе;
• Обустройство трассы для Ethernet, видеонаблюдения и сигнализации в офисном здании;
• Монтаж кабелей освещения и управления в торговых центрах;
• Формирование кабельных каналов в технических этажах многоквартирных домов;
• Подключение автоматики и датчиков на производственных линиях.

Практические советы

• При выборе длины учтите, что 3000 мм - максимальная длина; для длинных трасс используйте несколько лотков с соединением через муфты;
• Для кабелей с большим диаметром проверьте суммарное сечение - не превышайте 9800 мм2;
• При монтаже на потолке используйте анкерные подвесы с регулируемой высотой - так легче выровнять трассу;
• На участках с изгибами применяйте уголки EKF-Line - они обеспечивают плавный переход без перегибов кабеля;
• Артикул l5010001-0,55 идеально сочетается с крышками и заглушками той же серии - заказывайте комплектом.
