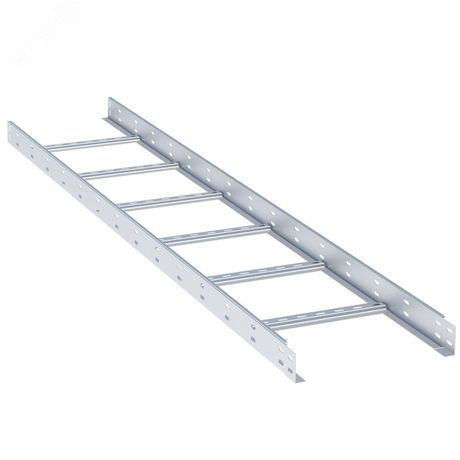

Лоток лестничный 100х200х3000-1,5 мм | LT100200-1,5 EKF

Лоток лестничный 100х200х3000 мм, толщина 1.5 мм от EKF - это прочная металлическая конструкция для открытой прокладки кабелей и проводов. Благодаря перфорированному профилю и горячему цинкованию, он обеспечивает долговечность, огнестойкость и удобство обслуживания. Артикул lt100200-1,5 подходит для промышленных объектов, где требуется надежная и масштабируемая кабельная трасса.

Назначение и область применения

Лоток лестничный 100х200х3000 мм, толщина 1.5 мм предназначен для прокладки силовых, контрольных и коммуникационных кабелей в помещениях и на открытом воздухе. Он применяется там, где нужна высокая механическая прочность, быстрый доступ к кабелям и возможность модернизации трассы. Подходит для заводов, энергообъектов, транспортных узлов, офисных зданий и других мест с большой плотностью кабельных линий.

Технические характеристики

• Размеры: ширина 100 мм, высота 200 мм, длина 3000 мм
• Толщина стенки: 1,5 мм - повышает жесткость и нагрузочную способность
• Расстояние между ступеньками: 300 мм - обеспечивает равномерное распределение веса кабелей
• Полезное сечение: 9800 мм2 - позволяет разместить значительный объем кабелей
• Материал: сталь - гарантирует прочность и долговечность
• Покрытие: горячий цинк - защищает от коррозии даже в агрессивных средах
• Тип ступени: перфорированный профиль - снижает вес, улучшает теплоотвод и визуальный контроль
• Фиксация ступеней: сварная - исключает ослабление соединений при вибрации
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени
• Тип бокового профиля: открытый - обеспечивает легкий доступ к кабелям
• Цвет: серый - соответствует промышленным стандартам
• Гарантия: 36 месяцев

Совместимость и монтаж

Лоток лестничный 100х200х3000 мм, толщина 1.5 мм совместим с фланцами, кронштейнами, углами, переходниками и другими элементами серии EKF-M-Line. Для монтажа используются болтовые или сварные крепления к стенам, потолкам или несущим конструкциям. Учитывайте шаг крепления - рекомендуется не более 1,5–2 метров при максимальной нагрузке. Лоток можно резать на месте, используя ножницы по металлу или болгарку - после резки необходимо обработать кромки и восстановить антикоррозийное покрытие.

Безопасность и стандарты

Лоток лестничный 100х200х3000 мм, толщина 1.5 мм соответствует требованиям ГОСТ Р 50571 и нормам пожарной безопасности. Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C4. Продукт прошел испытания на огнестойкость - при возгорании не распространяет пламя и сохраняет структурную целостность, что позволяет продолжать работу аварийных систем.

Преимущества

• Высокая несущая способность - выдерживает тяжелые кабельные bundles без прогиба
• Открытая конструкция - упрощает осмотр, ремонт и добавление новых кабелей
• Эффективный теплоотвод - предотвращает перегрев кабелей при длительной нагрузке
• Устойчивость к коррозии - благодаря горячему цинкованию служит до 25 лет в закрытых и до 15 лет во внешних условиях
• Масштабируемость - легко удлинять и изменять конфигурацию трассы с помощью комплектующих EKF-M-Line

Ограничения применения

• Не предназначена для прокладки в зонах с постоянным контактом с химически активными жидкостями (например, кислотами, щелочами)
• Не рекомендуется использовать в условиях частого гидроудара или постоянного погружения в воду - хотя цинк защищает от влаги, IP-класс не указан
• При установке на длинных участках (>5 м) требуются дополнительные поддерживающие крепления
• Не подходит для прокладки взрывоопасных кабелей без дополнительной защиты

Примеры использования

• Прокладка силовых кабелей на производственном участке завода
• Кабельная трасса в распределительном пункте подстанции
• Обвязка оборудования на конвейере с множеством сигнальных проводов
• Подвеска кабелей в техническом коридоре многоэтажного здания
• Запасной маршрут для резервирования кабельных линий в АСУ ТП

Практические советы

• При выборе длины учтите, что 3000 мм - это стандартная длина; для длинных трасс используйте стыковочные муфты
• При прокладке нескольких уровней оставляйте минимум 150 мм свободного пространства между уровнями для теплового зазора
• Для вертикальных участков обязательно используйте крепления через каждые 1,2 м
• При работе с большим количеством кабелей проверьте суммарный диаметр - не превышайте 60% от полезного сечения (9800 мм2)
• Артикул lt100200-1,5 идеально сочетается с другими изделиями серии EKF-M-Line - выбирайте аксессуары того же производителя для гарантированной совместимости
