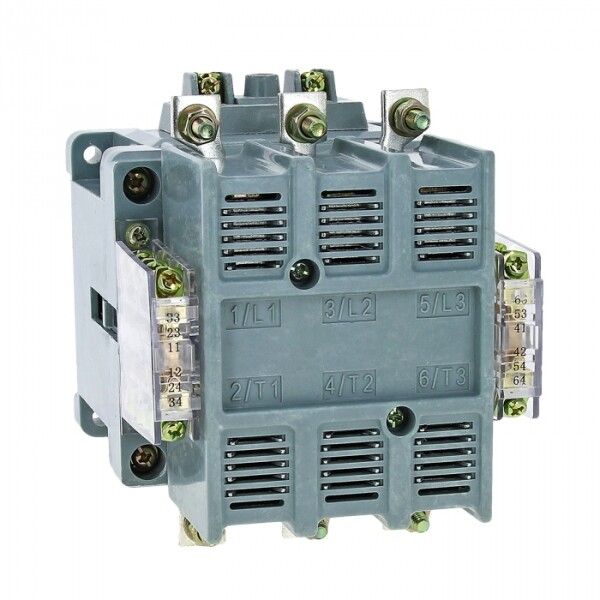

Пускатель электромагнитный ПМ12-630100 230В 2NC+4NO EKF Basic | pm12-630/220

Пускатель электромагнитный ПМ12-630100 220В 2NC+4NO 630А от EKF — надёжное устройство для дистанционного управления крупными электродвигателями в промышленных системах. Модель из серии Basic обеспечивает коммутацию нагрузки до 630 А и подходит для установки на монтажную плату.

Назначение и область применения

Пускатель электромагнитный ПМ12-630100 220В 2NC+4NO 630А предназначен для включения и выключения трёхфазных электродвигателей с помощью управляющего сигнала. Он используется там, где требуется удалённое управление: на конвейерах, насосных станциях, компрессорах, вентиляционных системах и другом оборудовании с мощностью до 450 кВт. Устройство не имеет функции реверса — работает только в одном направлении.

Технические характеристики

• Номинальный ток: 630 А — способен работать с двигателями большой мощности;
• Напряжение катушки управления: 230 В переменного тока (AC) — совместим с сетями 220–240 В;
• Частота: 50 Гц — оптимизирован для российских и европейских сетей;
• Количество контактов: 2 нормально замкнутых (НЗ) и 4 нормально разомкнутых (НО) — позволяют реализовать сложные схемы управления и блокировок;
• Номинальная мощность двигателя: 450 кВт — соответствует классу нагрузки AC3;
• Максимальное сечение кабеля: 25 мм² — позволяет использовать толстые провода для больших токов;
• Степень защиты: IP00 — нет внешней защиты, требует установки в корпус или щит;
• Климатическое исполнение: УХЛ3 — рассчитан на работу в помещениях с умеренным и холодным климатом, без конденсации;
• Диапазон температур: от -45 °C до +40 °C — подходит для неотапливаемых помещений зимой;
• Способ монтажа: на монтажную плату — фиксируется болтами на жесткой поверхности, не на DIN-рейку;
• Тип подключения: винтовые зажимы — обеспечивают прочное соединение, допускают многократное переподключение;
• Гарантия: 12 месяцев.

Совместимость и монтаж

Пускатель электромагнитный ПМ12-630100 220В 2NC+4NO 630А монтируется исключительно на монтажную плату. Для этого необходима металлическая или прочная неметаллическая основа с отверстиями под крепёж. Подключение силовых кабелей выполняется через винтовые зажимы — затягивать необходимо равномерно, чтобы избежать повреждения медной жилы. Катушка управления подключается к сети 230 В AC. Устройство несовместимо с DIN-рейками — для таких решений выбирайте другие модели серии ПМ12.

Безопасность и стандарты

Пускатель электромагнитный ПМ12-630100 220В 2NC+4NO 630А соответствует требованиям ГОСТ Р 51731-2001 (МЭК 61095-92) и ГОСТ Р 50030.4.1-2002. Эти стандарты гарантируют безопасность коммутации, долговечность контактов и соответствие международным нормам для оборудования в промышленных условиях.

Преимущества

• Высокая коммутационная способность — 630 А позволяет управлять мощными двигателями без перегрузки;
• Надёжные винтовые зажимы — снижают риск нагрева и окисления контактов;
• Работает при низких температурах — до -45 °C, что важно для объектов вне отапливаемых зон;
• Чёткая схема контактов — 2НЗ+4НО даёт гибкость для создания логических цепей управления;
• Совместим с сериями ПМ12 — легко заменить аналогичными моделями при ремонте.

Ограничения применения

• Не защищён от пыли и влаги (IP00) — обязательно должен устанавливаться внутри закрытого шкафа или корпуса;
• Подходит только для переменного тока — нельзя применять в цепях постоянного тока;
• Не реверсивный — не подходит для устройств, требующих изменения направления вращения;
• Требует монтажа на плату — не подходит для установки на DIN-рейку, что ограничивает использование в типовых распределительных щитах;
• Не содержит тепловой защиты — для полноценной защиты двигателя нужен отдельный тепловое реле.

Примеры использования

• Управление насосом в канализационной станции — включение/выключение по сигналу уровня;
• Запуск вентилятора в промышленном цеху — автоматический режим по таймеру;
• Контроль работы конвейера на пищевом производстве — связь с PLC через контакт NO;
• Автоматизация системы воздушного отопления — управление большими вентиляторами.

Практические советы

• При выборе убедитесь, что посадочные отверстия на вашей плате совпадают с габаритами ПМ12-630100 — проверьте чертёж в каталоге EKF;
• Для длительной службы используйте кабели с сечением не более 25 мм² — превышение вызывает перегрев зажимов;
• Обязательно подключите тепловое реле (например, ЛТР) для защиты двигателя от перегрузки — сам пускатель не защищает от перегрева;
• Проверяйте состояние контактов каждые 6–12 месяцев — особенно при частых включениях; при подгорании заменяйте весь пускатель;
• Не устанавливайте рядом с источниками высокой температуры — даже при UHL3 максимальная рабочая температура +40 °C.
