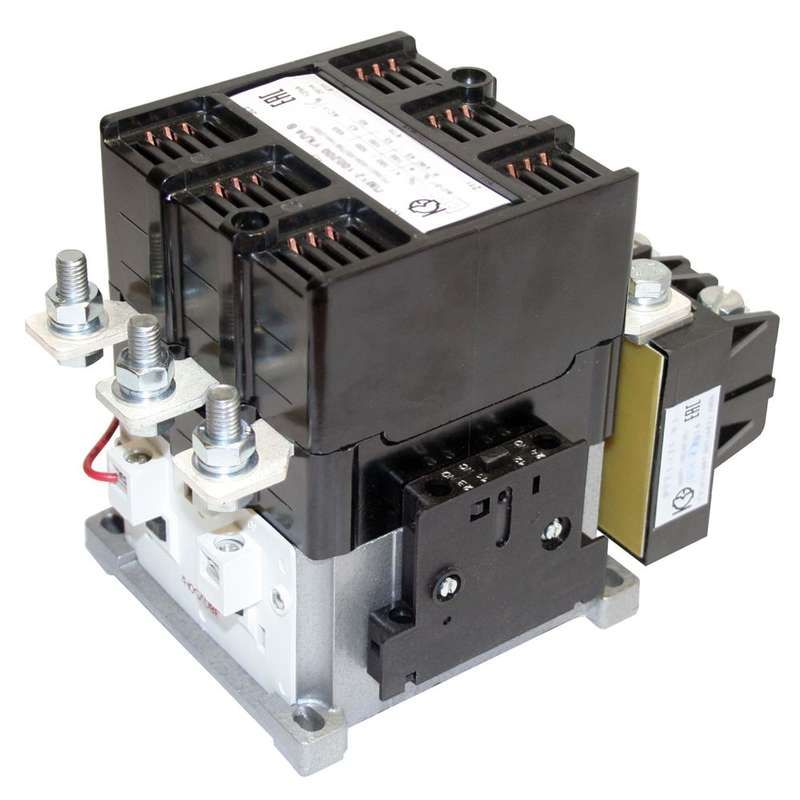

Пускатель электромагнитный ПМ12-125200 УХЛ4 В 220В 1252 - 070200220ВВ220000420 КашинЗЭА

Пускатель электромагнитный УХЛ4 В 220В 125А - устройство для дистанционного управления трёхфазными асинхронными двигателями, обеспечивающее пуск, остановку и защиту от перегрузок. Производится компанией КЗЭА г.Кашин, артикулы: пм12-125200 и 070200220вв220000420.

Назначение и область применения

Пускатель электромагнитный УХЛ4 В 220В 125А предназначен для коммутации трёхфазных двигателей с короткозамкнутым ротором в стационарных установках. Применяется там, где требуется надёжное дистанционное управление: на конвейерах, насосах, вентиляторах, станках и других механизмах с электроприводом. Поддерживает работу при частоте 50–60 Гц и напряжении до 660 В. Защищает двигатель от длительной перегрузки и обрыва фазы.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который может безопасно проходить через контакты.
• Напряжение катушки управления: 220 В переменного тока - требует именно такого напряжения для включения.
• Номинальная мощность: 55 кВт - соответствует нагрузке двигателя, которую можно запускать напрямую.
• Количество контактов: 6 нормально открытых (НО), 2 нормально закрытых (НЗ), 2 реверсивных звена (РЗ) - позволяет реализовать сложные схемы управления, включая реверс.
• Защита от перегрузки: тепловая, с настройкой на 93 А - автоматически отключает цепь при превышении тока выше порога.
• Индикация: есть - показывает состояние включения/выключения.
• Степень защиты IP00: нет внешней защиты - корпус не защищён от пыли и воды; используется только внутри щитов.
• Климатическое исполнение УХЛ4: рассчитан на работу при температуре от −40C до +55C и повышенной влажности, подходит для помещений с умеренно холодным климатом.
• Класс выпуска: Class 10 - время срабатывания тепловой защиты составляет 10 секунд при токе в 7,2×номинальный.
• Способ монтажа: на монтажную плату - крепится болтами к металлической поверхности, не имеет DIN-рейки.
• Тип соединения: винтовые зажимы - провода затягиваются гайками, требуют регулярной проверки.

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 В 220В 125А устанавливается исключительно на жёсткую металлическую монтажную плиту. Он не совместим с DIN-рейками. Для подключения питания используйте медные провода сечением не менее 25 мм2 (для тока 125 А). Обязательно соблюдайте момент затяжки винтов - слишком слабый контакт вызывает нагрев, слишком сильный - повреждает изоляцию. Монтаж выполняйте только после отключения питания. Тепловая защита требует предварительной настройки под реальный ток потребления двигателя - выставите её на 93 А, если двигатель работает близко к 55 кВт.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Наличие тепловой защиты обеспечивает соответствие классу 10 по времени отключения. Однако из-за степени защиты IP00 использование вне электрошкафа запрещено - риск поражения током и попадания сторонних предметов внутрь устройства высокий.

Преимущества

• Высокая коммутационная способность - выдерживает частые включения даже при больших пусковых токах двигателей.
• Встроенная тепловая защита снижает вероятность выхода двигателя из строя.
• Наличие реверсивных контактов позволяет использовать один прибор для управления направлением вращения.
• Индикация состояния упрощает диагностику работы системы без дополнительных приборов.

Ограничения применения

• Не допускается установка в условиях повышенной запылённости, сырости или на открытом воздухе - степень защиты IP00 не предусматривает никакой внешней защиты.
• Подходит только для переменного тока - нельзя применять в системах постоянного тока.
• Требуется обязательное наличие внешнего шкафа или корпуса для защиты от доступа людей и механических воздействий.
• Не рекомендован для частых циклов включения/выключения более 600 раз в час - возможен быстрый износ контактов.
• Не содержит встроенных ограничителей перенапряжений - для защиты катушки необходимо дополнительно устанавливать ОПН.

Примеры использования

• Управление насосной станцией в водопроводе с автоматическим включением при падении давления.
• Запуск вентилятора в промышленном помещении по расписанию или сигналу от термостата.
• Реверсивное управление конвейерной лентой - перемещение материала вперёд и назад.
• Автоматизация станка с ЧПУ - пуск и остановка двигателя по программе.

Практические советы

• Перед первым запуском обязательно проверьте правильность подключения катушки управления - неверное напряжение (например, 380 В вместо 220 В) приведёт к её выходу из строя.
• Настройте тепловое реле точно под рабочий ток двигателя - лучше немного ниже максимума, чем выше.
• Обеспечьте свободный доступ к винтовым зажимам для периодической протяжки - каждые 6 месяцев при интенсивной эксплуатации.
• Добавьте параллельно катушке ограничитель перенапряжения ОПН - продлит срок службы катушки и защитит контроллер от импульсов.
• При использовании в составе панели управления - учтите габариты пускателя и расположение контактов, чтобы не было пересечения проводов.
