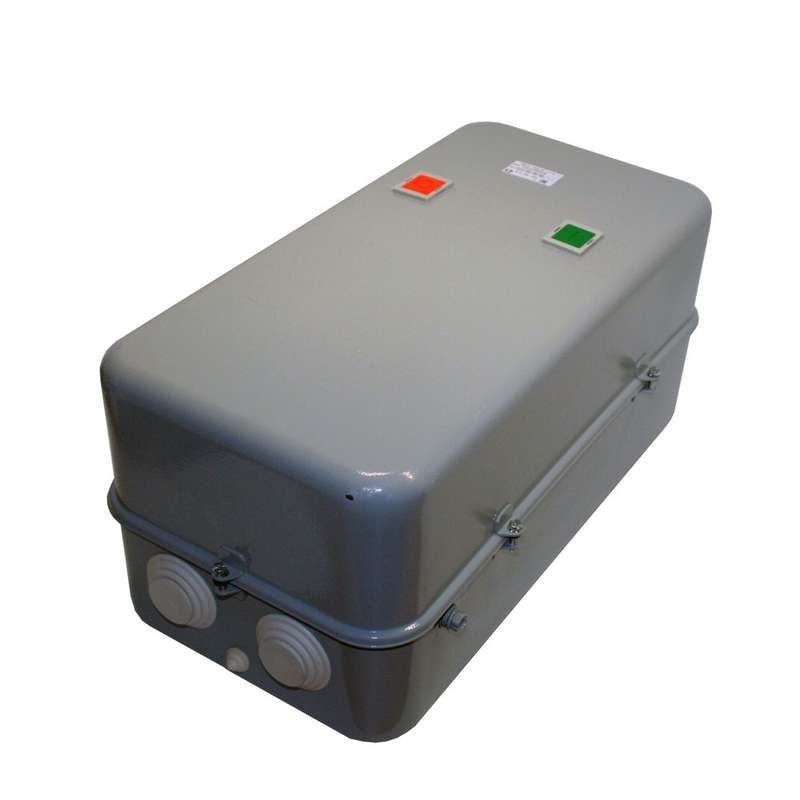

Контактор электромагнитный ПМ12-160160 У3 В, 380В - 072160222ВВ380000000 КашинЗЭА

Контактор электромагнитный У3 В 380В, категория 380В от КЗЭА (артикулы пм12-160160 и 072160222вв380000000) предназначен для дистанционного управления трёхфазными электродвигателями в стационарных системах. Он работает при переменном токе, рассчитан на напряжение до 660 В и обеспечивает надёжное включение/выключение нагрузки до 160 А.

Назначение и область применения

Контактор электромагнитный У3 В 380В, категория 380В используется для коммутации силовых цепей трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в системах автоматического управления: конвейерах, насосах, вентиляторах, компрессорах, станках. Подходит для частого включения и выключения - не требует ручного воздействия. Напряжение питания катушки - 380 В, что позволяет использовать его в сетях с линейным напряжением 380–440 В без дополнительных преобразователей.

Технические характеристики

• Род тока: переменный (AC), частота 50/60 Гц
• Номинальное напряжение: до 660 В
• Номинальный ток: 160 А
• Номинальная мощность двигателя: 7,5 кВт
• Напряжение катушки управления: 380 В
• Количество контактов: 3 основных NO + 2 вспомогательных NC + 2 вспомогательных NO + 2 вспомогательных NC
• Степень защиты: IP40 - защищён от предметов более 1 мм, но не от воды и пыли
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Способ монтажа: на монтажную плату (панель)
• Тип подключения: винтовые зажимы
• Климатическое исполнение: У3 - для умеренного климата, температурный диапазон от −25C до +40C

Совместимость и монтаж

Контактор электромагнитный У3 В 380В, категория 380В монтируется исключительно на жесткую металлическую или пластиковую монтажную плату. Не допускается установка на стену или шасси без жёсткого крепления. Подключение проводов - через винтовые зажимы; рекомендуется использовать медные многожильные провода сечением не менее 25 мм2 для силовой цепи. Катушка управления питается от 380 В - необходимо проверить соответствие напряжения сети перед подключением. Для расширения числа вспомогательных контактов можно использовать внешние модули, совместимые с конструкцией аппарата.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1. Обеспечивает механическую и электрическую износостойкость при частых операциях. Отсутствует внутренняя защита от перегрузок - требуется обязательная установка теплового реле или другого устройства защиты двигателя. Для предотвращения пробоя катушки при отключении рекомендуется применять ограничитель перенапряжений ОПН, установленный параллельно катушке.

Преимущества

• Высокий рабочий ток (160 А) позволяет управлять крупными двигателями без дополнительных усилителей
• Чёткая структура вспомогательных контактов (3NO+2NC+2NO+2NC) даёт гибкость в проектировании схем управления
• Напряжение катушки 380 В - совместимо со стандартной промышленной сетью, не требует трансформаторов
• Жёсткий монтаж на плату повышает надёжность в условиях вибраций
• Климатическое исполнение У3 обеспечивает работу в большинстве промышленных помещений России и стран СНГ

Ограничения применения

• Не предназначен для реверса - нельзя менять направление вращения двигателя без внешнего переключения
• Защита IP40 не допускает использование во влажных, запылённых или открытых помещениях
• Не имеет встроенной термической защиты - обязательно нужна внешняя защита от перегрузки и обрыва фазы
• Подходит только для постоянного монтажа на плату - не является портативным или щитовым устройством
• Номинальная мощность 7,5 кВт указана для типового режима - при длительной работе на пределе возможны перегревы без принудительного охлаждения

Примеры использования

• Автоматизация конвейерной линии на пищевом заводе
• Управление насосом в системе водоснабжения
• Включение вентилятора в HVAC-системе
• Пуск компрессора в воздушной системе
• Коммутирующее устройство в пульте управления станком с ЧПУ

Практические советы

• Проверьте напряжение сети перед подключением катушки - 380 В +-10%, иначе возможен отказ или перегрев
• При использовании вибрационных механизмов закрепите контактор болтами, а не только на монтажной плате
• Обязательно используйте ОПН на катушке - особенно при частом включении/выключении
• Для контроля состояния контактов регулярно осматривайте их на наличие оплавления или нагара
• Не применяйте этот контактор в цепях с высокими импульсными нагрузками - он не предназначен для работы с частотными преобразователями
• При сборке схемы учтите, что количество вспомогательных контактов уже задано - если нужны другие комбинации, выбирайте другой артикул
