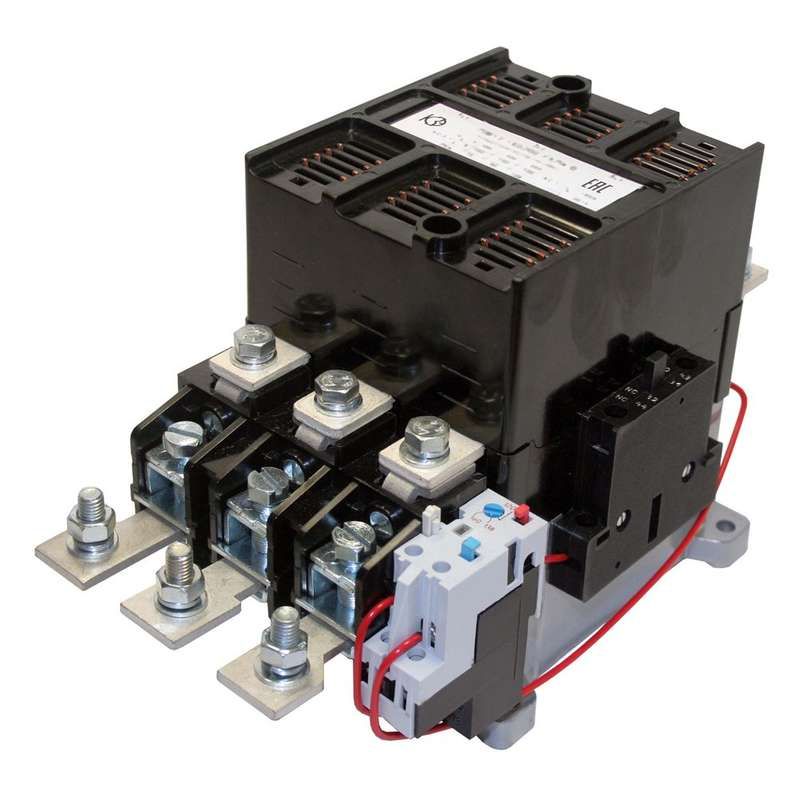

Пускатель электромагнитный ПМ12-160200 УХЛ4 В, 110В, 1602 - 072200220ВВ110000520 КашинЗЭА

Пускатель электромагнитный УХЛ4 В 110В 160А - реверсивный пускатель прямого пуска с тепловой защитой, предназначен для дистанционного управления трёхфазными асинхронными двигателями мощностью до 75 кВт. Бренд КЗЭА и артикул пм12-160200 указывают на серийную продукцию, применяемую в промышленных системах автоматизации.

Назначение и область применения

Пускатель электромагнитный УХЛ4 В 110В 160А используется для включения, выключения и реверса трёхфазных двигателей с короткозамкнутым ротором. Подходит для стационарных установок: насосов, вентиляторов, конвейеров, компрессоров. Обеспечивает защиту от длительной перегрузки и обрыва фазы. Напряжение катушки управления 110 В переменного тока позволяет использовать его в цепях управления с низким потенциалом, что повышает безопасность обслуживания.

Технические характеристики

• Номинальный ток: 160 А - способен коммутировать нагрузки до 75 кВт при напряжении до 660 В.
• Напряжение катушки управления: 110 В AC - требует питания именно этим напряжением, совместим с большинством промышленных схем управления.
• Тепловая защита: да - встроена, отключает двигатель при превышении допустимой температуры.
• Тип пускателя: реверсивный прямого пуска - обеспечивает изменение направления вращения двигателя без внешних переключателей.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, устойчив к повышенной влажности и запылённости в закрытых помещениях.
• Диапазон настройки тепловой защиты: 120 А - предел срабатывания, можно регулировать в этом интервале под конкретный двигатель.
• Количество контактов: 3 нормально замкнутых (НО), 1 нормально разомкнутый (НЗ), 2 размыкающих, 2 замыкающих - достаточное количество для сложных схем управления.
• Степень защиты: IP00 - нет защиты от пыли и воды; требуется установка в защищённом корпусе или щите.
• Способ монтажа: монтажная плата - крепится на DIN-рейку или плату через отверстия, не имеет встроенного крепления.
• Тип соединения: винтовые зажимы - надёжное, но требует периодической проверки затяжки.
• Класс выпуска: Class 20 - время срабатывания тепловой защиты соответствует классу 20 (до 20 минут при 6-кратной перегрузке).
• Индикация: да - наличие индикатора состояния (например, положения контактов), но без световых сигнализаторов.

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 В 110В 160А совместим с любыми трёхфазными двигателями до 75 кВт, работающими на 50/60 Гц. Монтаж выполняется на монтажной плате или DIN-рейке - необходимо предусмотреть свободное пространство вокруг аппарата для теплоотвода. Винтовые зажимы требуют точной затяжки: слишком слабая - риск нагрева, слишком сильная - повреждение контакта. Для работы с реверсом необходим второй аналогичный пускатель или модуль реверса. Не используйте без внешней защиты - IP00 делает устройство уязвимым к попаданию пыли, влаги и сторонних предметов.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для контакторов и пускателей. Тепловая защита обеспечивает соответствие классу 20 по времени отключения при перегрузке. Применение ограничителей перенапряжений (ОПН) на катушке рекомендовано производителем для продления срока службы и снижения помех в цепях управления.

Преимущества

• Встроенная тепловая защита исключает необходимость внешнего термореле.
• Реверсивная конструкция упрощает схему управления - не нужны дополнительные переключатели.
• Высокая коммутационная способность (160 А) поддерживает работу крупных двигателей.
• Индикация состояния контактов позволяет оперативно диагностировать отказ.
• Климатическое исполнение УХЛ4 гарантирует работоспособность в условиях российских производственных помещений.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP00 не допускает открытой эксплуатации.
• Не подходит для частотного управления - только прямой пуск и реверс.
• Максимальная рабочая температура 55 C - нельзя устанавливать рядом с источниками значительного тепла.
• Требуется внешнее питание 110 В AC для катушки - несовместим с сетями 220/380 В без преобразования.
• Отсутствие световых индикаторов - состояние устройства определяется только механической индикацией.

Примеры использования

• Конвейерная лента на пищевом производстве - пуск, остановка и реверс для перемещения материалов в обоих направлениях.
• Вентиляционная система в цеху - управление скоростью вращения вентилятора через реверс при необходимости изменения воздушного потока.
• Насосная станция - аварийный реверс для прочистки трубопровода при забивании.
• Подъёмник или транспортер на складе - дистанционное управление с пульта безопасности.

Практические советы

• При монтаже на плату соблюдайте расстояние между пускателями - минимум 50 мм для лучшего охлаждения.
• Обязательно подключите ОПН параллельно катушке - особенно при использовании длинных проводов управления.
• Настройте тепловую защиту на 110–115 А - ближе к реальному току двигателя, чтобы избежать ложных срабатываний.
• Проверяйте затяжку винтов каждые 6 месяцев - ослабление вызывает нагрев и выход из строя.
• Для реверсивной схемы используйте два пускателя с механической блокировкой - предотвращает одновременное включение.
• Не устанавливайте в местах с постоянной вибрацией - возможен самопроизвольный отпуск контактов.
