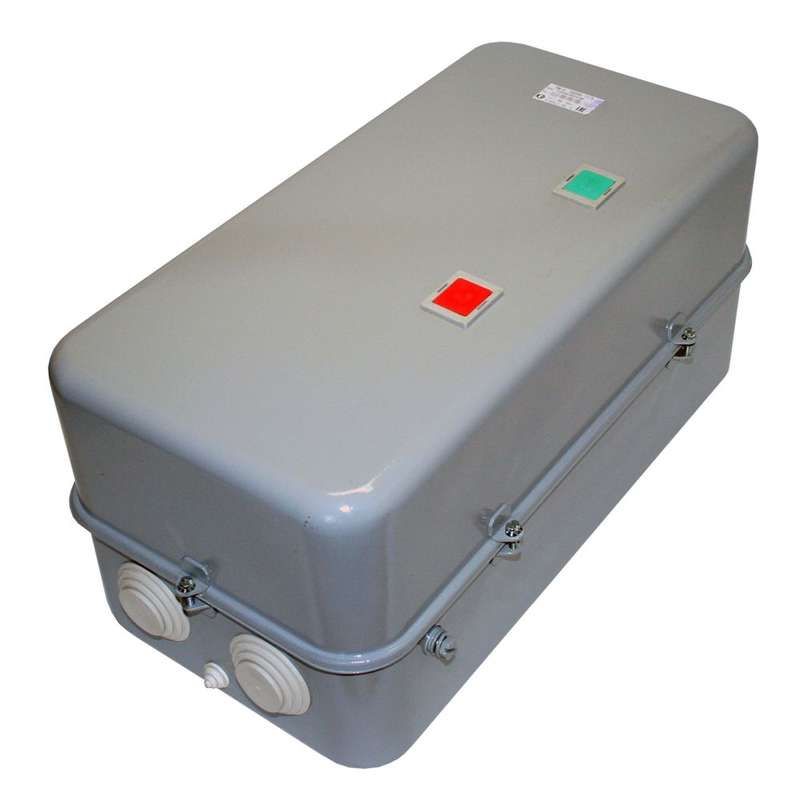

Пускатель электромагнитный ПМ12-160260 У3 В 220В 1602 - 072260222ВВ220000520 КашинЗЭА

Пускатель электромагнитный У3 В 220В 160А - устройство для дистанционного запуска, остановки и защиты трёхфазных двигателей мощностью до 75 кВт. Произведён компанией КЗЭА, артикулы: пм12-160260 и 072260222вв220000520.

Назначение и область применения

Пускатель электромагнитный У3 В 220В 160А предназначен для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Применяется в стационарных системах автоматизации: конвейерах, насосах, вентиляторах, компрессорах, станках. Обеспечивает удалённый пуск, остановку и защиту от перегрузок и обрыва фазы. Подходит для сетей переменного тока 50–60 Гц с напряжением до 660 В.

Технические характеристики

• Номинальный ток: 160 А - способен коммутировать нагрузку до этого значения без повреждений.
• Напряжение катушки управления: 220 В AC - требует именно такого напряжения для включения; не работает от постоянного тока или других значений.
• Номинальная мощность: 75 кВт - максимальная мощность двигателя, который можно надёжно запустить и контролировать.
• Тепловое реле: да - встроено, защищает двигатель от длительной перегрузки. Диапазон настройки: 120 А - можно регулировать порог срабатывания в пределах этой величины.
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли. Не подходит для открытых площадок или сырых помещений.
• Климатическое исполнение: У3 - рассчитан на работу при температуре от −25C до +55C, в условиях умеренного климата с повышенной влажностью.
• Количество контактов: 3 НО (главные), 2 НЗ, 2 размыкающих, 2 замыкающих - позволяет реализовать сложные схемы управления и сигнализации.
• Индикация: да - есть встроенная индикаторная система состояния (включение/выключение), хотя световых сигнализаторов нет.
• Способ монтажа: монтажная плата - крепится на DIN-рейку или плату, не имеет корпуса для самостоятельного крепления.
• Тип соединения: винтовые зажимы - требуют качественной затяжки проводов, рекомендован момент затяжки согласно документации производителя.
• Класс выпуска: класс 20 - время срабатывания теплового реле соответствует стандартному графику для защиты двигателей средней мощности.

Совместимость и монтаж

Пускатель электромагнитный У3 В 220В 160А совместим с любыми трёхфазными двигателями до 75 кВт при условии соблюдения токовой нагрузки. Монтаж выполняется исключительно на монтажную плиту или DIN-рейку. Не допускается установка в вертикальном положении без обеспечения свободного доступа к винтовым зажимам. Соединения должны быть выполнены медными проводниками сечением, соответствующим току 160 А (минимум 35–50 мм2 в зависимости от материала изоляции). Перед первым включением проверьте правильность подключения катушки управления - неверное напряжение выведет устройство из строя.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Тепловое реле обеспечивает защиту от перегрева двигателя, что снижает риск возгорания. Однако из-за степени защиты IP40 использование вне закрытых щитов не рекомендуется. Для защиты катушки от импульсных перенапряжений рекомендуется установка ограничителя перенапряжения (ОПН) параллельно её выводам.

Преимущества

• Встроенное тепловое реле eliminates необходимость внешнего устройства защиты.
• Высокий рабочий ток (160 А) позволяет использовать пускатель для крупных промышленных механизмов.
• Чёткая индикация состояния упрощает диагностику работы системы без дополнительных приборов.
• Гибкое количество вспомогательных контактов (4 замыкающих и 2 размыкающих) позволяет легко адаптировать схему управления под задачу.

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита.
• Не подходит для открытых площадок или мест с высокой запылённостью - степень защиты IP40 не обеспечивает защиту от пыли и брызг.
• Требует стабильного напряжения 220 В AC для катушки - скачки напряжения выше +-10 % могут вызвать отказ включения.
• Максимальная температура эксплуатации - 55 C. При более высоких температурах возможны сбои в работе теплового реле.
• Не предназначен для частого включения-выключения (более 60 циклов в час) - это сокращает срок службы механических элементов.

Примеры использования

• Управление насосной станцией в водопроводе - запуск и остановка по сигналу от датчиков уровня.
• Автоматизация конвейера на пищевом предприятии - пуск после сброса аварийной остановки.
• Привод вентилятора в HVAC-системе - защита от перегрузки при забитом фильтре.
• Подъёмный механизм на складе - реверсирование через внешние контакты (при наличии двух пускателей).

Практические советы

• При монтаже используйте шайбы и контргайки для винтовых зажимов - они предотвращают самопроизвольное ослабление при вибрации.
• Проверяйте плотность контакта провода с зажимом - плохой контакт вызывает нагрев и выход из строя пускателя.
• Настройте тепловое реле на ток чуть ниже номинала двигателя (например, 115 А для 120 А реле) - это повысит надёжность защиты.
• Обязательно установите ОПН на катушку управления - особенно если питание проходит через длинные кабели или рядом работают частотники.
• Не устанавливайте рядом с источниками тепла - даже при температуре окружающей среды ≤55 C внутренний нагрев может превысить допустимый уровень.
