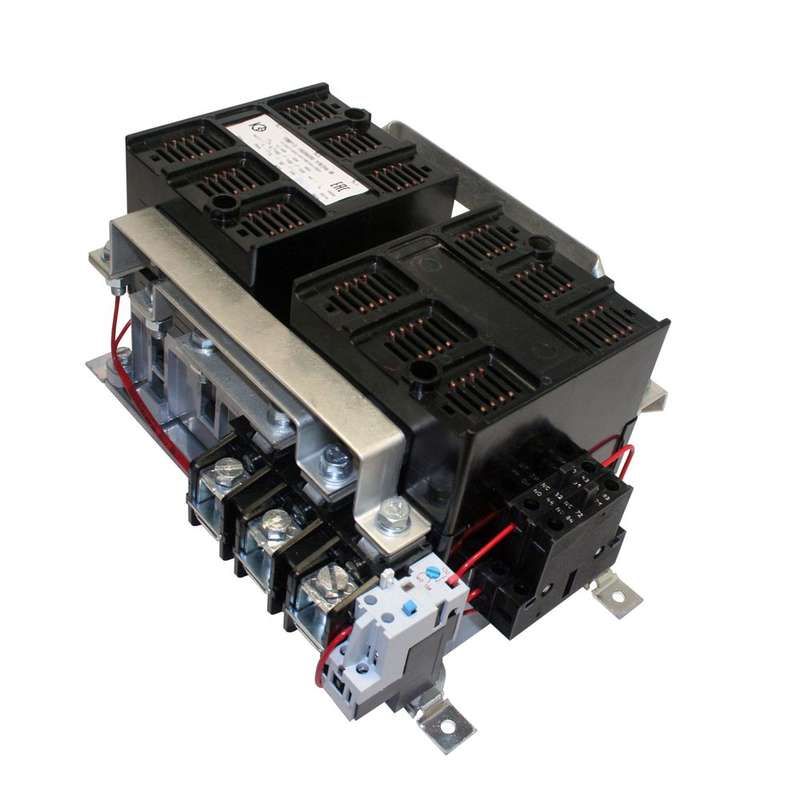

Пускатель электромагнитный ПМ12-160600 УХЛ4 В, 220В, 1602 - 072600440ВВ220000520 КашинЗЭА

Пускатель электромагнитный УХЛ4 В 220В 160А - реверсивный аппарат с тепловым реле для дистанционного управления трёхфазными двигателями мощностью до 75 кВт. Бренд КЗЭА, артикулы пм12-160600 и 072600440вв220000520 подходят для стационарных систем автоматизации с переменным током 50–60 Гц.

Назначение и область применения

Пускатель электромагнитный УХЛ4 В 220В 160А предназначен для коммутации и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Обеспечивает дистанционный запуск, остановку и реверсирование. Применяется в стационарных установках: насосах, вентиляторах, конвейерах, станках, где требуется надёжное управление и защита от перегрузок и обрыва фазы.

Технические характеристики

• Номинальный ток: 160 А - способен выдерживать длительную нагрузку до этого значения.
• Напряжение катушки управления: 220 В AC - работает от стандартной однофазной сети 220 В.
• Номинальная мощность: 75 кВт - оптимально для двигателей этой мощности при напряжении до 660 В.
• Тепловое реле: да - защищает двигатель от перегрева при длительной перегрузке; диапазон настройки - 120 А.
• Тип пускателя: реверсивный - позволяет менять направление вращения двигателя без внешних переключателей.
• Количество контактов: 3 НЗ + 4 НО + 4 НЗ + 4 НЗ - основные силовые контакты (3 НЗ) и множество вспомогательных (НО - нормально открытые, НЗ - нормально закрытые) для схем управления.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, с возможностью эксплуатации при повышенной влажности и перепадах температур.
• Максимальная температура эксплуатации: 55 C - нельзя использовать в средах выше этой температуры.
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки в закрытом щите или корпусе.
• Способ монтажа: монтажная плата - крепится на DIN-рейку или плату через отверстия, не имеет штатного крепления на стену.
• Тип соединения: винтовое - провода зажимаются винтами, требуют регулярной проверки затяжки.
• Класс выпуска: класс 20 - время срабатывания теплового реле соответствует стандарту IEC 60947-4-1, обеспечивает защиту при перегрузке до 20-кратного тока.
• Индикация: да - наличие индикатора состояния (например, положения контактов), но без световых сигналов.

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 В 220В 160А совместим с другими элементами цепи управления, имеющими аналогичные параметры. Монтаж выполняется на монтажной плате или DIN-рейке. Подключение силовых клемм - винтовое, рекомендуется использовать медные жилы сечением до 50 мм2. Вспомогательные контакты можно расширить с помощью дополнительных модулей, если они доступны для данной модели. Убедитесь, что катушка управления получает питание именно 220 В AC - применение постоянного тока или другого напряжения повредит устройство.

Безопасность и стандарты

Пускатель соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Тепловое реле обеспечивает защиту согласно классу 20. Отсутствие степени защиты IP00 требует обязательного размещения внутри электрошкафа. Для предотвращения импульсных перенапряжений на катушке рекомендуется установка ограничителя перенапряжения (ОПН) параллельно катушке управления.

Преимущества

• Встроено тепловое реле - не нужен отдельный термореле, экономит место и снижает сложность сборки.
• Реверсивная схема - позволяет реализовать управление направлением вращения без внешнего переключателя.
• Высокий номинальный ток (160 А) - подходит для крупных промышленных двигателей.
• Индикация состояния - позволяет оперативно диагностировать включен/выключен режим без тестера.
• Климатическое исполнение УХЛ4 - устойчив к условиям неотапливаемых помещений в регионах с суровым климатом.

Ограничения применения

• Степень защиты IP00 - нельзя использовать в открытом виде, на улице или в сырых помещениях без корпуса.
• Максимальная рабочая температура 55 C - не допускается установка рядом с нагревательными элементами или в плохо вентилируемых шкафах.
• Не подходит для частотного управления - только прямой пуск и реверс, без плавного регулирования скорости.
• Только переменный ток - невозможна работа от постоянного тока даже при 220 В.
• Отсутствие световой индикации - индикатор показывает состояние, но не цветом, что усложняет визуальный контроль в плохом освещении.

Примеры использования

• Конвейерная лента в пищевой промышленности - запуск, остановка и изменение направления движения.
• Циркуляционный насос в системе отопления - защита от перегрузки при заклинивании ротора.
• Вентилятор охлаждения технологического оборудования - реверс для продувки воздуха в обоих направлениях.
• Шлифовальный станок - быстрый реверс при необходимости изменения направления обработки.

Практические советы

• Проверьте соответствие сечения проводов и момента затяжки винтов - слабый контакт вызывает перегрев.
• Обязательно используйте ОПН на катушке управления - особенно при частых включениях, чтобы продлить срок службы катушки.
• При использовании в составе панели учтите высоту аппарата и расположение вспомогательных контактов - они могут мешать соседним устройствам.
• Для обслуживания отключайте питание и проверяйте механическую целостность контактов - окисление и подгорание снижают надёжность.
• Не путайте с обычным контактором - этот пускатель уже содержит тепловое реле, поэтому не требует дополнительной защиты от перегрузки.
