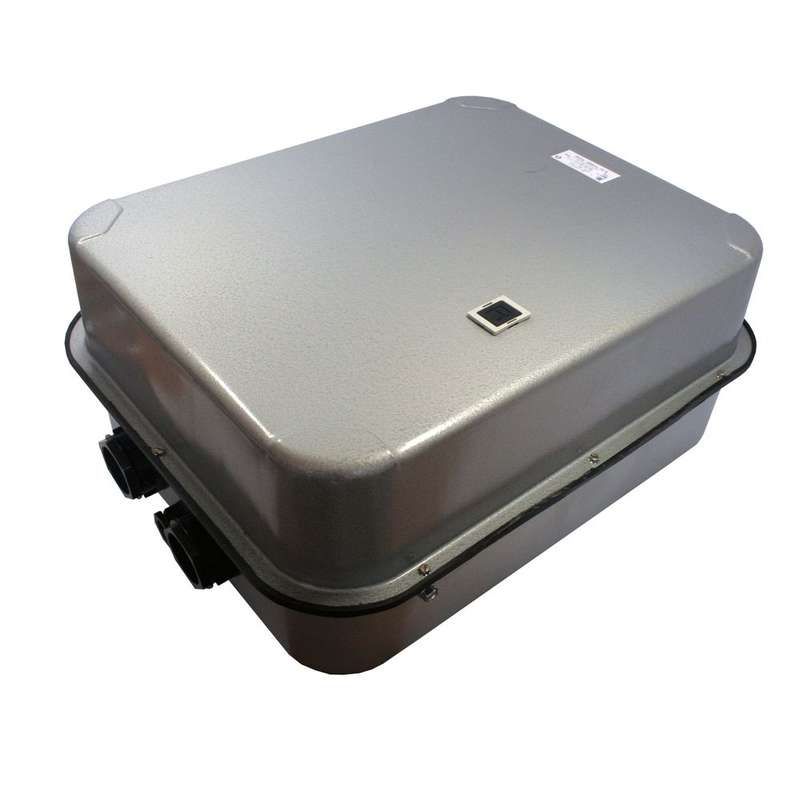

Пускатель электромагнитный ПМ12-160610 У2 В, 220В, 1602 - 072610441ВВ220000520 КашинЗЭА

Пускатель электромагнитный ПМ12-160610 У2 В, 220В, 1602 - реверсивный аппарат для дистанционного управления трёхфазными асинхронными двигателями мощностью до 75 кВт, обеспечивающий пуск, остановку, реверс и защиту от перегрузок. Произведён компанией КЗЭА, артикул ПМ12-160610.

Назначение и область применения

Пускатель электромагнитный ПМ12-160610 У2 В, 220В, 1602 предназначен для управления трёхфазными электродвигателями с короткозамкнутым ротором. Применяется в стационарных системах автоматизации: на конвейерах, насосах, вентиляторах, станках с ЧПУ, где требуется частый пуск, остановка или изменение направления вращения. Поддерживает реверс за счёт внутренней коммутационной схемы. Интегрируется в системы управления с использованием внешних кнопочных постов, PLC или релейных схем.

Технические характеристики

• Тип: реверсивный пускатель
• Род тока: переменный (AC), 50–60 Гц
• Напряжение катушки управления: 220 В
• Номинальный ток контактов: 160 А
• Номинальное напряжение силовой цепи: 660 В
• Номинальная мощность двигателя: 75 кВт
• Защита от перегрузки: встроено реле тепловой защиты с диапазоном настройки 120 А
• Количество контактов: 4 нормально открытых (НО) + 4 нормально закрытых (НЗ)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и брызг воды
• Максимальная рабочая температура: +55 C
• Климатическое исполнение: У2 - для умеренного климата, с возможностью работы в помещениях с повышенной влажностью
• Тип соединения: винтовые зажимы для проводов в цепях управления
• Способ монтажа: на монтажную плату (панель)
• Индикация: наличие индикатора состояния (встроен, но без светодиодов - сигнал через механический флажок)
• Класс выпуска: 20 - соответствует требованиям ГОСТ Р 50030.4.1-2019

Совместимость и монтаж

Пускатель электромагнитный ПМ12-160610 У2 В, 220В, 1602 монтируется исключительно на монтажную плату или щитовую панель с помощью крепёжных отверстий. Не предназначен для DIN-рейки. Соединение цепей управления выполняется винтовыми зажимами - требует предварительной зачистки жил и плотного затягивания. Для обеспечения надёжности рекомендуется использовать провода сечением не менее 4 мм2. Вспомогательные контакты можно расширить с помощью дополнительных модулей, совместимых с сериями ПМ12. Катушка рассчитана на 220 В AC - нельзя подключать к постоянному току или другому напряжению. При установке соблюдайте минимальные зазоры между другими аппаратами - согласно классу 20, допускается плотное расположение, но с учётом теплоотвода.

Безопасность и стандарты

Пускатель электромагнитный ПМ12-160610 У2 В, 220В, 1602 соответствует ГОСТ Р 50030.4.1-2019 (IEC 60947-4-1). Обладает функцией защиты от перегрузки и обрыва фазы благодаря встроенному тепловому реле. Напряжение катушки 220 В обеспечивает безопасное управление при работе в сетях с TN-S и TT. Отсутствие защиты от пыли и влаги (IP20) требует установки внутри закрытых щитов. Для снижения импульсных перенапряжений на катушке рекомендуется применять ограничители перенапряжений (ОПН), подключаемые параллельно катушке.

Преимущества

• Встроенная тепловая защита с регулируемым порогом (120 А) - исключает необходимость внешнего термореле
• Чёткая реверсивная схема - позволяет менять направление вращения без внешних переключателей
• Высокая коммутационная способность (160 А) - выдерживает пусковые токи двигателей до 75 кВт
• Механическая индикация положения контактов - наглядное определение состояния без дополнительных устройств
• Готов к монтажу на плату - экономит место в шкафу, удобен для компактных решений

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита
• Не используется вне помещений или в сырых условиях - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для частотного управления - работает только при фиксированной частоте 50/60 Гц
• Требует принудительного охлаждения при длительной нагрузке выше 80 % от номинала при температуре выше 40 C
• Не имеет автономной диагностики - состояние контролируется визуально или через внешние датчики

Примеры использования

• Управление насосной станцией с переключением основного и резервного насоса
• Реверсирование лебёдки на производственной линии
• Автоматический запуск вентилятора после достижения заданной температуры
• Контроль движения конвейера с возможностью изменения направления по команде PLC
• Подключение асинхронного двигателя 75 кВт в системе управления металлорежущего станка

Практические советы

• При монтаже проверьте соответствие сечения проводов катушки - для 220 В AC используйте медные провода минимум 1,5 мм2
• Настройка теплового реле на 120 А должна соответствовать номинальному току двигателя - не превышайте 110 % от Iном
• Обязательно подключите ОПН параллельно катушке, особенно при наличии частотных преобразователей или высокочастотных помех
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - при больших токах возможна деформация контактов
• При замене - убедитесь, что новый ПМ12-160610 имеет тот же тип исполнения У2 и класс 20 - отличия влияют на срок службы
• Не устанавливайте рядом с источниками тепла - максимальная температура окружающей среды +55 C является пределом, а не нормой
