Пускатель электромагнитный ПМ12-160220 У2 В 220В 1602 - 072220221ВВ220000520 КашинЗЭА

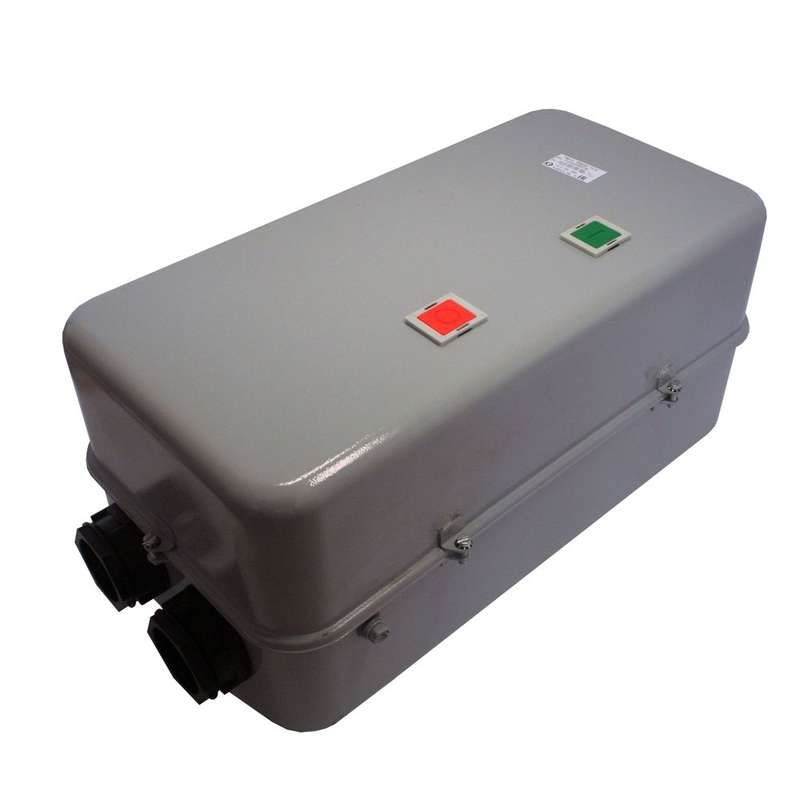

Пускатель электромагнитный У2 В 220В 145А категория 220В AC (ПМА 6242) 1602 - это устройство для дистанционного управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он сочетает функции пуска, остановки и защиты от перегрузок, выполнен в исполнении У2 и оснащён тепловым реле. Произведён компанией КЗЭА, артикул 1602.

Назначение и область применения

Пускатель электромагнитный У2 В 220В 145А категория 220В AC (ПМА 6242) 1602 предназначен для коммутации и защиты электродвигателей мощностью до 75 кВт. Применяется в стационарных системах автоматизации: на конвейерах, насосах, вентиляторах, компрессорах, станках с ЧПУ. Обеспечивает удалённый запуск и остановку двигателя, а также защиту от длительной перегрузки и обрыва фазы благодаря встроенному тепловому реле.

Технические характеристики

• Номинальный ток: 160 А - способен выдерживать рабочий ток двигателя до этого значения без перегрева.
• Напряжение катушки управления: 220 В переменного тока (AC) - требует питания именно такой величины для срабатывания.
• Максимальное напряжение коммутации: 660 В - допустимо использовать в сетях до этой отметки, включая 380 В и 440 В.
• Номинальная мощность: 75 кВт - оптимально для двигателей с такими параметрами при напряжении 380 В.
• Диапазон настройки теплового реле: 120 А - можно регулировать порог срабатывания защиты в пределах от 90 до 120 А (по документации производителя).
• Степень защиты: IP54 - защищён от пыли и брызг воды, подходит для помещений с повышенной влажностью или пылью, но не для открытых площадок.
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25 C до +55 C, в условиях умеренного климата с возможностью конденсации влаги.
• Количество контактов: 3 НО (нормально разомкнутые) для силовой цепи, 2 НЗ (нормально замкнутые) и 2 размыкающих/замыкающих вспомогательных - позволяет реализовать базовые схемы управления, включая блокировки и индикацию состояния.
• Индикация: да - наличие индикатора положения (обычно механический флажок или светодиод) позволяет визуально контролировать состояние пускателя.
• Способ монтажа: монтажная плата - крепится на DIN-рейку или жесткую поверхность через отверстия; не является модульным устройством для щита стандарта IEC.
• Тип соединения: винтовое - провода зажимаются болтами, требуется периодическая проверка затяжки.
• Класс выпуска: класс 20 - время срабатывания теплового реле при 1,2×Iном составляет около 20 минут, что соответствует стандартному режиму защиты для средних нагрузок.

Совместимость и монтаж

Пускатель электромагнитный У2 В 220В 145А категория 220В AC (ПМА 6242) 1602 совместим с любыми трёхфазными двигателями до 75 кВт, работающими в сетях 380–660 В, 50/60 Гц. Подключение силовых клемм - три входа L1-L3 и три выхода T1-T3. Управление - через катушку 220 В AC, которая подключается к кнопкам старта/стопа или ПЛК. Вспомогательные контакты позволяют передавать сигналы в цепи управления. Монтаж выполняется на горизонтальной поверхности с доступом к винтовым клеммам. Не рекомендуется устанавливать рядом с источниками сильного нагрева или вибраций. Отсутствие встроенного ограничителя перенапряжений требует внешнего подключения ОПН при использовании в цепях с высокой индуктивной нагрузкой.

Безопасность и стандарты

Пускатель электромагнитный У2 В 220В 145А категория 220В AC (ПМА 6242) 1602 соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12449, обеспечивает безопасную коммутацию в соответствии с нормами для электроустановок до 1000 В. Тепловое реле защищает двигатель от перегрева, а степень защиты IP54 снижает риск аварии из-за попадания пыли и влаги. Работа при температуре выше +55 C может вызвать сбои в работе теплового элемента.

Преимущества

• Встроенное тепловое реле исключает необходимость отдельного устройства защиты, экономя место в щите.
• Высокая надёжность винтовых клемм при больших токах - особенно важно для промышленных объектов.
• Индикация состояния упрощает диагностику без тестеров.
• Климатическое исполнение У2 делает его пригодным для большинства производственных помещений в России и странах СНГ.
• Поддержка вспомогательных контактов позволяет легко реализовать блокировочные схемы и самоблокировку.

Ограничения применения

• Не предназначен для частотного управления или плавного пуска - работает только в режиме прямого включения.
• Максимальная температура эксплуатации +55 C - нельзя устанавливать в помещениях без вентиляции или рядом с печами, трансформаторами.
• Отсутствуют световые индикаторы - индикация только механическая, сложнее заметить в тёмных местах.
• Не имеет встроенного ограничителя перенапряжений - необходимо дополнительно устанавливать ОПН на катушку для продления срока службы.
• Монтаж на плату требует подготовки основания - не подходит для быстрого монтажа на DIN-рейку без адаптера.

Примеры использования

• Автоматизация конвейера на пищевом заводе - пускатель управляет двигателем 55 кВт, защищает от заклинивания.
• Вентиляционная система в цеху - управление вентилятором 75 кВт с помощью кнопочного пункта и блокировки по давлению.
• Насосная станция - пускатель включает насос после достижения уровня жидкости, отключает при перегрузке.
• Оборудование для переработки пластиков - используется в связке с ПЛК для последовательного запуска нескольких механизмов.

Практические советы

• Проверьте соответствие номинала двигателя (75 кВт макс.) и тока (до 160 А) - превышение приведёт к отказу теплового реле.
• При монтаже используйте кабели с сечением не менее 35 мм2 для силовых цепей - это гарантирует минимальные потери и нагрев.
• Затягивайте винтовые клеммы моментом 1,5–2,0 Нм - слишком слабо - окисление, слишком сильно - повреждение контактов.
• Установите ограничитель перенапряжений (ОПН) параллельно катушке - это продлит срок службы катушки на 30–50 %.
• При эксплуатации в условиях пыли - регулярно очищайте корпус и клеммы, даже при IP54 - пыль может накапливаться внутри.
• Для реверса потребуется два пускателя - один для прямого, второй для обратного направления, с блокировкой между собой.
