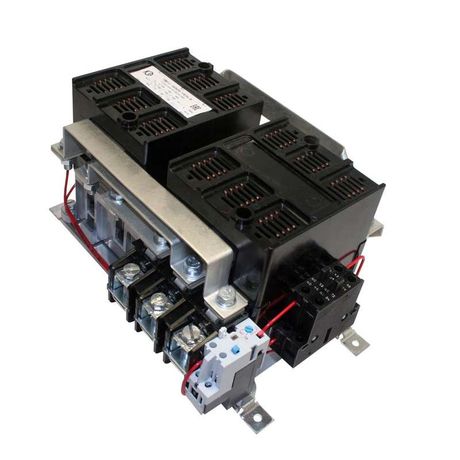

Пускатель электромагнитный ПМ12-160600 УХЛ4 В 380В 1602 - 072600440ВВ380000520 КашинЗЭА

Пускатель электромагнитный УХЛ4 В 380В 1602 - реверсивный электромагнитный пускатель с тепловым реле для дистанционного управления трёхфазными асинхронными двигателями мощностью до 75 кВт. Разработан для стационарных установок, совместим с сетями переменного тока 380–660 В. Бренд: КЗЭА, артикул: пм12-160600.

Назначение и область применения

Пускатель электромагнитный УХЛ4 В 380В 1602 предназначен для удалённого запуска, остановки и реверса трёхфазных двигателей с короткозамкнутым ротором. Применяется в системах автоматизации: конвейерах, насосах, вентиляторах, станках, где требуется частое включение/выключение и изменение направления вращения. Интегрируется в шкафы управления и распределительные устройства. Тепловое реле обеспечивает защиту от длительной перегрузки и обрыва фазы.

Технические характеристики

• Номинальный ток: 160 А
• Напряжение катушки управления: 380 В переменного тока (AC)
• Максимальное рабочее напряжение: 660 В
• Номинальная мощность: 75 кВт
• Тип пускателя: реверсивный
• Количество контактов: 4 нормально открытых (НО), 4 нормально закрытых (НЗ), 3 силовых НО, 4 силовых НЗ; вспомогательных контактов нет
• Тепловое реле: да, диапазон настройки защиты - 120 А
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, допускает повышенную влажность
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе
• Способ монтажа: на монтажную плату (панель)
• Тип соединения: винтовые зажимы
• Класс выпуска: Class 20 - время срабатывания теплового реле при 1,2×Iном - до 20 минут
• Индикация состояния: есть (светодиоды или механический индикатор положения)
• Количество световых сигнализаторов: 0 - индикация реализована через встроенные элементы, не вынесена отдельно

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 В 380В 1602 монтируется исключительно на монтажную плату или жесткую панель. Соединение проводов - винтовое, подходят медные жилы сечением до 25 мм2. Для работы с реверсом необходим второй аналогичный пускатель или модуль реверса. Обязательно соблюдать полярность подключения катушки управления (380 В). Не рекомендуется использовать без защитного кожуха - степень защиты IP00 не защищает от пыли, влаги и случайного прикосновения. Подключение силовых цепей: три входа L1/L2/L3, три выхода T1/T2/T3. Вспомогательные контакты доступны для схем блокировки и сигнализации.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.2. Защита от перегрузки выполнена встроенным тепловым реле с классом срабатывания 20. Для предотвращения пробоя катушки управления при коммутации рекомендуется установить ограничитель перенапряжения (ОПН) параллельно катушке. Элементы не имеют внутреннего предохранителя - необходимо предусмотреть защиту вводного автомата.

Преимущества

• Высокий номинальный ток (160 А) позволяет управлять крупными двигателями без дополнительных контакторов
• Встроенное тепловое реле снижает количество компонентов в шкафе
• Реверсивная схема упрощает управление направлением вращения
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях и на объектах с высокой влажностью
• Винтовые зажимы обеспечивают надёжное соединение даже при вибрациях

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита
• IP00 требует обязательной установки в закрытом щите или корпусе
• Не подходит для частотного регулирования - рассчитан на работу при 50/60 Гц
• Нет встроенных световых индикаторов - для визуального контроля нужна внешняя сигнализация
• Тепловое реле настраивается на 120 А - не поддерживает точную настройку ниже этого значения
• Монтаж только на плату - нельзя крепить на DIN-рейку

Примеры использования

• Управление насосной станцией с возможностью смены направления потока
• Автоматизация конвейерной линии с реверсом при сбое
• Привод вентилятора в системе вентиляции с функцией аварийного реверса
• Станки с ЧПУ, требующие быстрого изменения направления движения
• Шахтные подъёмники с дистанционным управлением

Практические советы

• При монтаже проверьте соответствие сечения провода и момента затяжки винтов - слабый контакт вызывает нагрев
• Обязательно используйте ОПН на катушке управления - продлит срок службы пускателя
• Убедитесь, что посадочные отверстия на плате соответствуют габаритам пускателя - размеры указаны в чертежах производителя
• Для реверсивной схемы примените механическую или электрическую блокировку между двумя пускателями - предотвратит КЗ
• Проверяйте настройку теплового реле перед первым запуском - установлено на 120 А, но двигатель может потребовать другого порога
• Не эксплуатируйте при температуре выше +55 C - риск отказа контактов и реле
• При использовании в условиях пыли и влаги - обязательно герметизируйте шкаф управления
