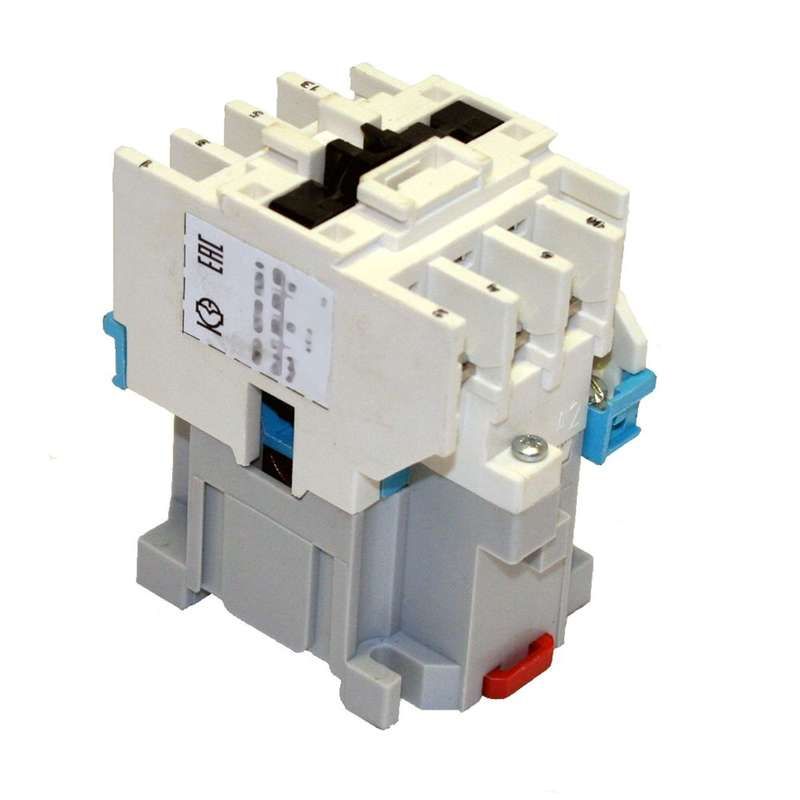

Контактор электромагнитный ПМ12-025101 УХЛ4 В 110В (1р) - 040101010ВВ110000010 КашинЗЭА

Контактор электромагнитный УХЛ4 В 110В 1 нормально-открытый контакт от КЗЭА (арт. 040101010вв110000010 / пм12-025101) предназначен для дистанционного управления силовыми цепями переменного тока, особенно в системах автоматизации станков и промышленного оборудования. Он работает с катушкой на 110 В и имеет комбинацию из четырёх нормально открытых и одного нормально закрытого контакта.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 110В 1 нормально-открытый контакт используется для включения и выключения нагрузки в цепях переменного тока до 660 В и частотой 50–60 Гц. Подходит для управления трёхфазными асинхронными двигателями мощностью до 11 кВт. Применяется в стационарных установках: конвейерах, насосах, вентиляторах, станках с ЧПУ. Не предназначен для частого реверса - исполнение нереверсивное.

Технические характеристики

• Номинальный ток: 25 А (переменный ток)
• Напряжение питания катушки: 110 В (AC)
• Рабочее напряжение контактов: до 660 В AC
• Количество контактов: 4 нормально открытых (НО), 1 нормально закрытый (НЗ)
• Номинальная мощность двигателя: 11 кВт
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, повышенной влажности и запылённости
• Способ подключения: винтовые зажимы
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или защищённом месте
• Способ монтажа: на монтажную плату (PCB)

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 110В 1 нормально-открытый контакт монтируется на печатную плату через выводы. Для надёжного соединения используйте винтовые зажимы с моментом затяжки, соответствующим сечению провода (до 2,5 мм2 рекомендовано). Обязательно проверьте соответствие посадочных отверстий на плате - размеры выводов стандартизированы для серийных решений КЗЭА. Не допускается механическая нагрузка на корпус во время монтажа. Для работы с катушкой 110 В требуется источник постоянного напряжения с допустимым отклонением +-10 %.

Безопасность и стандарты

Контактор соответствует требованиям к устройствам управления электроприводами согласно ГОСТ Р МЭК 60947-4-1. Относится к категории потребления AC-1 (для активной нагрузки) и AC-3 (для двигателей). Для защиты от импульсных перенапряжений на катушке рекомендуется установить ограничитель перенапряжения ОПН параллельно катушке управления - это продлевает срок службы аппарата и предотвращает пробой изоляции.

Преимущества

• Высокая надёжность коммутации при токе до 25 А благодаря качественной конструкции контактов
• Устойчивость к климатическим воздействиям (УХЛ4) позволяет использовать в неотапливаемых помещениях и на объектах с высокой влажностью
• Чёткое разделение функций: 4 НО и 1 НЗ позволяют реализовать сложные схемы управления без дополнительных реле
• Монтаж на плату снижает объём сборки и упрощает интеграцию в контроллеры и панели управления

Ограничения применения

• Не применяется в условиях прямого попадания воды, пыли или масла - степень защиты IP00 требует обязательной герметизации в корпусе
• Не предназначен для частого реверсирования - только нереверсивное управление
• Не подходит для работы с постоянным током - только переменный ток 50/60 Гц
• Не обеспечивает собственную защиту от перегрузки или обрыва фаз - необходимо применять тепловые реле или электронные защиты дополнительно
• Подключение к сетям выше 660 В запрещено - риск повреждения изоляции

Примеры использования

• Управление насосом в системе водоснабжения - включение/выключение по сигналу от датчика уровня
• Автоматизация конвейера - запуск после срабатывания фотоэлемента
• Система вентиляции в цеху - управление вентилятором 11 кВт через PLC
• Панель управления станком - использование НЗ контакта для сигнализации “останов” и НО - для “пуск”

Практические советы

• Выбирая контактор электромагнитный УХЛ4 В 110В 1 нормально-открытый контакт, убедитесь, что ваша плата имеет подходящие отверстия под выводы - расстояние между ними соответствует модели пм12-025101
• Для долгой службы катушки используйте ОПН - даже если он не указан в базовой комплектации, его установка обязательна при работе с чувствительной электроникой
• Проверяйте плотность затяжки винтов - слабый контакт вызывает нагрев, слишком сильный - деформацию корпуса
• Не устанавливайте рядом с источниками сильных магнитных полей - возможны ложные срабатывания
• При замене аналога сверьте не только ток и напряжение, но и тип монтажа - этот контакт нельзя заменить на модель с болтовым подключением без переделки панели
