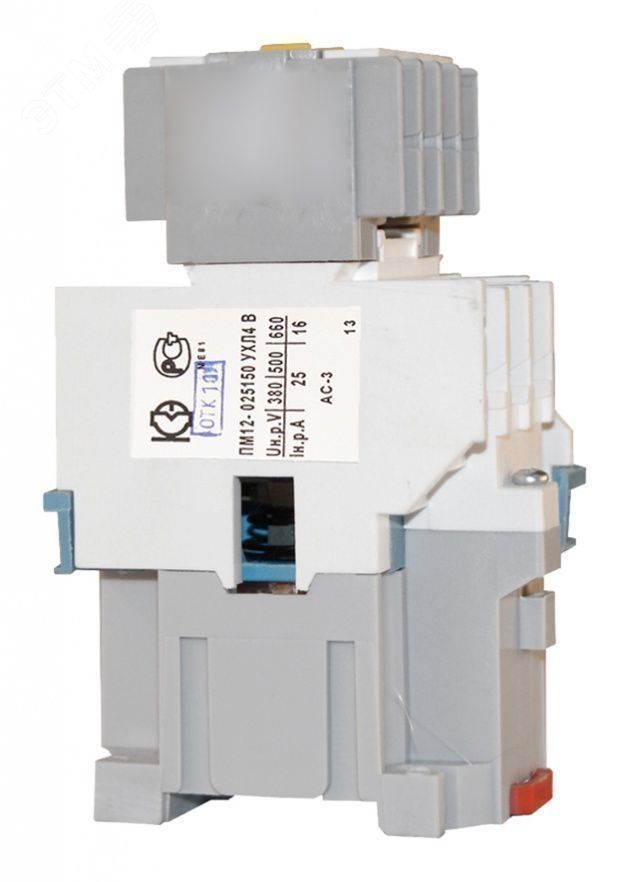

Контактор электромагнитный ПМ12-025150 УХЛ4 В 220В (2з+1р) - 040150210ВВ220000010 КашинЗЭА

Контактор электромагнитный УХЛ4 В 220В 25А 2НО+1НЗ от КЗЭА - устройство для дистанционного включения и выключения нагрузки, предназначенное для управления электродвигателями до 11 кВт в промышленных системах автоматизации. Артикулы 040150210вв220000010 и пм12-025150 соответствуют одному продукту.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 220В 25А 2НО+1НЗ используется для коммутации силовых цепей переменного тока в системах управления электроприводами. Подходит для запуска, остановки и контроля трёхфазных асинхронных двигателей с короткозамкнутым ротором при напряжении до 660 В и частоте 50–60 Гц. Применяется в стационарных установках: станках, насосах, конвейерах, вентиляционных системах. Не предназначен для реверса - работает только в одном направлении.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 25 А
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 1
• Номинальная мощность двигателя: 11 кВт
• Род тока: Переменный (AC)
• Исполнение: Нереверсивное
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, повышенной влажности и наличии конденсата
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или защищённом месте
• Тип подключения: Винтовые зажимы
• Способ монтажа: На монтажную плату (панель)

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 220В 25А 2НО+1НЗ монтируется на печатную плату или жесткую монтажную поверхность с помощью крепёжных отверстий. Подключение проводов - через винтовые зажимы; рекомендуется использовать многожильные провода с наконечниками. Главные контакты рассчитаны на подключение трёхфазной нагрузки до 25 А. Вспомогательные контакты (2НО+1НЗ) подходят для сигнализации, блокировок и управления цепями управления. Не имеет встроенной защиты от перегрузок - требуется внешняя тепловая реле или аналогичное устройство.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р МЭК 60947-4-1. Соответствует классу безопасности для промышленного оборудования. Отсутствие степени защиты IP00 требует обязательной установки внутри электрошкафа или другого защитного корпуса. Для предотвращения пробоя катушки при отключении рекомендуется установить ограничитель перенапряжений (ОПН) параллельно её выводам.

Преимущества

• Высокая надёжность коммутации при длительных циклах работы
• Устойчивость к колебаниям температуры и влажности благодаря исполнению УХЛ4
• Чёткая механическая блокировка - исключает случайное включение при отключённой катушке
• Простая замена и обслуживание благодаря модульной конструкции
• Поддерживает широкий диапазон рабочих напряжений в пределах +-10 % от 220 В

Ограничения применения

• Не применяется в условиях взрывоопасной среды - отсутствует взрывозащита
• Не допускается использование вне закрытых шкафов из-за IP00
• Не обеспечивает защиту от перегрузки или обрыва фазы - нужна внешняя защита
• Не подходит для реверсивных схем - отсутствуют контакты для переключения фаз
• Не рекомендован для частотного регулирования - возможны броски тока при высокой частоте включения/выключения

Примеры использования

• Управление насосом воды в системе водоснабжения
• Включение конвейера на пищевом производстве
• Коммутирование вентилятора охлаждения в станке ЧПУ
• Автоматический запуск компрессора в воздушной системе
• Цепь управления освещением на участке с дистанционным включением

Практические советы

• Проверьте соответствие сечения проводов: для 25 А используйте медные провода минимум 4 мм2
• Обязательно установите контактор в щит с защитой от пыли и влаги - IP00 не защищает от окружающей среды
• При использовании в цепях с индуктивной нагрузкой (двигатели) обязательно примените ОПН на катушке
• При монтаже на плату соблюдайте минимальные расстояния между соседними аппаратами - нагрев при работе может вызвать перегрев смежных элементов
• Для диагностики состояния проверяйте наличие следов оплавления на контактах после 5–10 тыс. циклов работы
