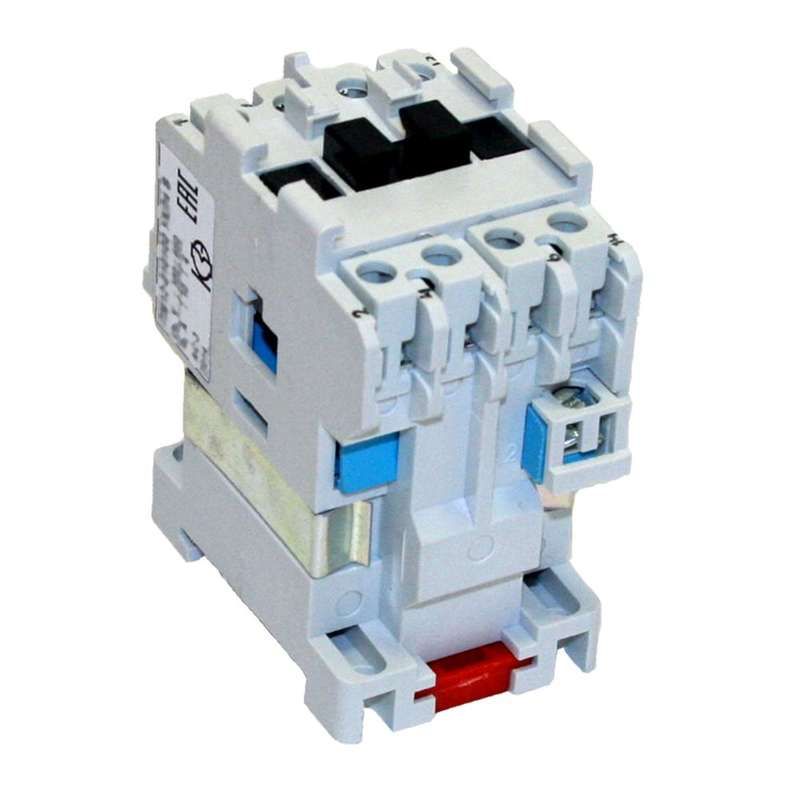

Контактор электромагнитный нереверсивный ПМ12-010150 УХЛ4 В, 110В, (1з) - 020150100ВВ110000010 КашинЗЭА

Контактор электромагнитный нереверсивный УХЛ4 В 110В 1НО - устройство для дистанционного включения и выключения трёхфазной нагрузки, предназначенное для работы в стационарных системах управления электродвигателями. Произведён компанией КЗЭА г.Кашин, артикулы: пм12-010150 и 020150100вв110000010.

Назначение и область применения

Контактор электромагнитный нереверсивный УХЛ4 В 110В 1НО используется для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в схемах автоматического управления, где требуется удалённое включение/выключение оборудования - например, на конвейерах, насосах, вентиляторах, станках. Подходит для стационарных установок с питанием 50–60 Гц и напряжением до 660 В. Нереверсивная конструкция исключает возможность изменения направления вращения двигателя - это важно, когда реверс не нужен по технологическим причинам.

Технические характеристики

• Напряжение питания катушки: 110 В переменного тока - обеспечивает работу от стандартных цепей управления в промышленных системах;
• Номинальный ток главных контактов: 10 А - способен коммутировать нагрузку до 4 кВт;
• Число главных контактов: 3 нормально замкнутых (3НО) + 1 нормально разомкнутый (1НЗ) - позволяет использовать один контакт для сигнализации или блокировки;
• Напряжение изоляции: 660 В - соответствует требованиям для сетей среднего класса напряжения;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости;
• Степень защиты: IP00 - корпус не защищён от внешних воздействий; требует установки в закрытом щите или корпусе;
• Способ монтажа: на монтажную плату - крепится через выводы, не требует DIN-рейки;
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2.

Совместимость и монтаж

Контактор электромагнитный нереверсивный УХЛ4 В 110В 1НО монтируется непосредственно на печатную плату или жесткий основание с отверстиями под выводы. Не совместим с DIN-рейками. Для подключения катушки используйте провода сечением 0,5–1,5 мм2, для силовой части - до 2,5 мм2. Обязательно соблюдайте расстояние между контактами и другими элементами схемы - из-за IP00 возможен пробой при близком расположении токоведущих частей. Монтаж допускается только в сухих, защищённых от механических повреждений местах.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1 для контакторов переменного тока. Отсутствие степени защиты IP00 требует обязательного размещения внутри электрошкафа. Для предотвращения импульсных перенапряжений на катушке рекомендуется установить ограничитель перенапряжения (ОПН) параллельно катушке управления - особенно при использовании с реле или PLC-устройствами.

Преимущества

• Высокая надёжность коммутации при длительной работе - контакты выполнены из серебросодержащего сплава;
• Работает при широком диапазоне температур - подходит для холодных помещений и неотапливаемых объектов;
• Простая конструкция - минимум деталей снижает вероятность отказа;
• Поддержка вспомогательного контакта - удобно для создания цепей самоблокировки или индикации состояния.

Ограничения применения

• Не применяется в открытых помещениях - IP00 не защищает от пыли, влаги и случайного прикосновения;
• Не подходит для реверсивных схем - нельзя менять направление вращения двигателя;
• Требует принудительного охлаждения при постоянной нагрузке выше 80 % номинала - риск перегрева контактов;
• Не имеет встроенной тепловой защиты - необходимо применять отдельные тепловые реле при защите двигателей от перегрузок.

Примеры использования

• Управление насосом воды в системе водоснабжения;
• Включение вентилятора охлаждения в шкафу ЧПУ;
• Автоматический пуск конвейера на пищевом производстве;
• Коммутация нагревательных элементов в термических камерах.

Практические советы

• Проверьте соответствие напряжения катушки (110 В) вашей цепи управления - неверное напряжение вызывает перегрев или отказ срабатывания;
• При монтаже на плату используйте фиксирующие крепления - вибрация может ослабить пайку;
• Обеспечьте доступ к винтовым зажимам для периодической проверки затяжки - ослабление контактов - частая причина перегрева;
• Для защиты от скачков напряжения в сети управления обязательно установите ОПН - это продлит срок службы катушки;
• Не используйте этот контактор для частотного регулирования - он не рассчитан на высокочастотные включения/выключения.
