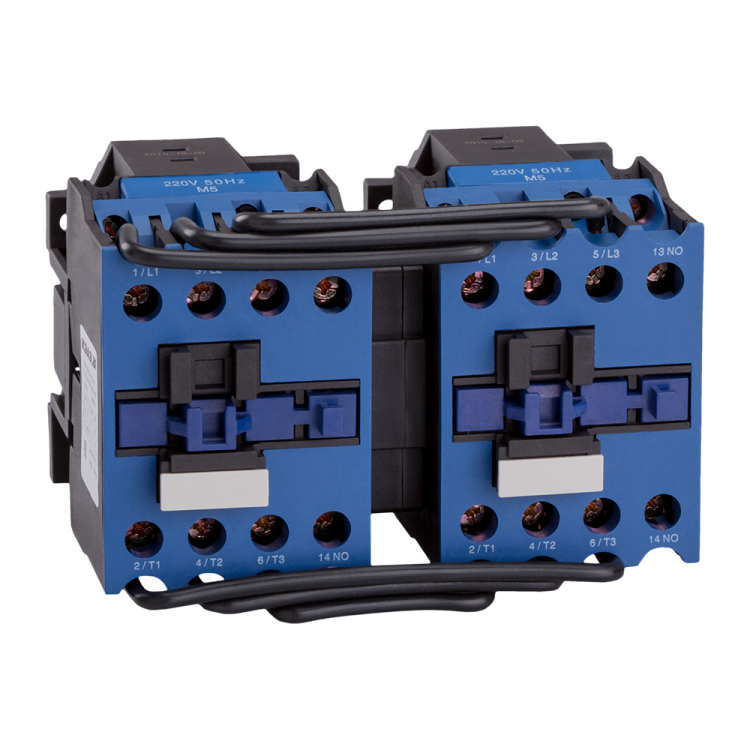

Пускатель реверсивный ПМЛ-1561М-10А-110AC-УХЛ4-Б-КЭАЗ - 229707

Контактор ПМЛ-1561М УХЛ4 Б 10А катушка 110В AC - это устройство для дистанционного включения и отключения электродвигателей и других нагрузок до 4 кВт в цепях переменного тока. Произведён КЭАЗ, соответствует сериям ПМЛ и РТЛ, артикул 229707.

Назначение и область применения

Контактор ПМЛ-1561М УХЛ4 Б 10А катушка 110В AC используется для автоматического управления электроприёмниками: электродвигатели насосов, вентиляторов, компрессоров, конвейеров, станков. Подходит для систем с частым включением-выключением, где требуется надёжное коммутирование силовой нагрузки. Катушка управления рассчитана на напряжение 110 В переменного тока - часто применяется в промышленных системах с понижающими трансформаторами или в сетях с высокой степенью безопасности.

Технические характеристики

• Тип тока: переменный (AC), частота 50/60 Гц
• Номинальный ток: 10 А
• Номинальная мощность: 4 кВт (при напряжении 380 В)
• Напряжение катушки управления: 110 В AC
• Количество главных контактов: 3 (нормально открытые)
• Количество вспомогательных контактов: 1 (дополнительно можно подключить сигнализацию или блокировку)
• Способ подключения: винтовые зажимы, максимальное сечение кабеля 1,5 мм2
• Способ монтажа: на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, умеренный и холодный климат, допускается повышенная влажность)
• Исполнение: реверсивное (можно использовать в паре с другим контактором для переключения направления вращения двигателя)
• Нормативный документ: ТУ3426-044-05758109-2008

Совместимость и монтаж

Контактор ПМЛ-1561М УХЛ4 Б 10А катушка 110В AC совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте провода сечением не более 1,5 мм2 - большие жилы не войдут в зажимы. Напряжение на катушке должно точно соответствовать 110 В AC; при завышенном напряжении возможен перегрев, при заниженном - контакт не замкнётся. Реверсивное исполнение требует установки двух контакторов в паре с механической и электрической блокировкой, чтобы избежать одновременного включения.

Безопасность и стандарты

Контактор выполнен в соответствии с требованиями ТУ3426-044-05758109-2008. Степень защиты IP20 исключает доступ к токоведущим частям пальцами, но не защищает от попадания пыли и воды - не предназначен для установки вне помещений или в сырых средах. Применяйте в щитах с закрытым корпусом. Климатическое исполнение УХЛ4 позволяет использовать изделие в неотапливаемых помещениях в условиях северной части России, но при этом необходимо обеспечивать отсутствие конденсата внутри шкафа.

Преимущества

• Высокая надёжность благодаря проверенной конструкции КЭАЗ
• Простота монтажа на DIN-рейку - не требуются дополнительные крепления
• Поддерживает реверсивную схему управления - удобно для оборудования с изменяемым направлением вращения
• Катушка 110 В AC снижает риск поражения током при обслуживании по сравнению с 220–380 В
• Совместим с большинством стандартных модульных шкафов и автоматикой

Ограничения применения

• Не предназначена для работы в условиях повышенной запылённости, влажности или агрессивной среды - IP20 недостаточен
• Запрещено применять при напряжении выше 110 В +-10 % - есть риск выхода из строя катушки
• Максимальное сечение кабеля 1,5 мм2 - нельзя подключать мощные кабели 2,5 мм2 и больше
• Не рекомендуется для частотных переключений свыше 1200 раз в час - возможен быстрый износ контактов
• Требуется внешняя защита (автоматический выключатель или предохранители) - сам контактор не имеет встроенной защиты от перегрузки или КЗ

Примеры использования

• Управление двигателем воздуходувки в системе вентиляции
• Включение-выключение насоса в системе водоснабжения
• Реверсивное управление лебёдкой или конвейерной лентой
• Автоматизация станков с ЧПУ, где нужен точный контроль движения
• Системы освещения с программируемым включением в промышленных цехах

Практические советы

• При монтаже затягивайте винты равномерно - переусиливать нельзя, иначе повредится пластиковая часть зажима
• Для реверсивной схемы обязательно используйте взаимоблокировки между двумя контакторами - физические или электрические
• Проверьте соответствие напряжения сети и катушки перед первым включением - неверное напряжение приведёт к отказу или перегоранию
• Если контактор работает в условиях частых пусков, регулярно проверяйте состояние контактов - они могут окисляться или подгорать
• Для долговечности лучше устанавливать в шкафу с принудительной вентиляцией, особенно при температурах ближе к верхней границе УХЛ4
