Контактор реверсивный ПМЛ-1501-10А-110AC-УХЛ4-Б - 229704 КЭАЗ

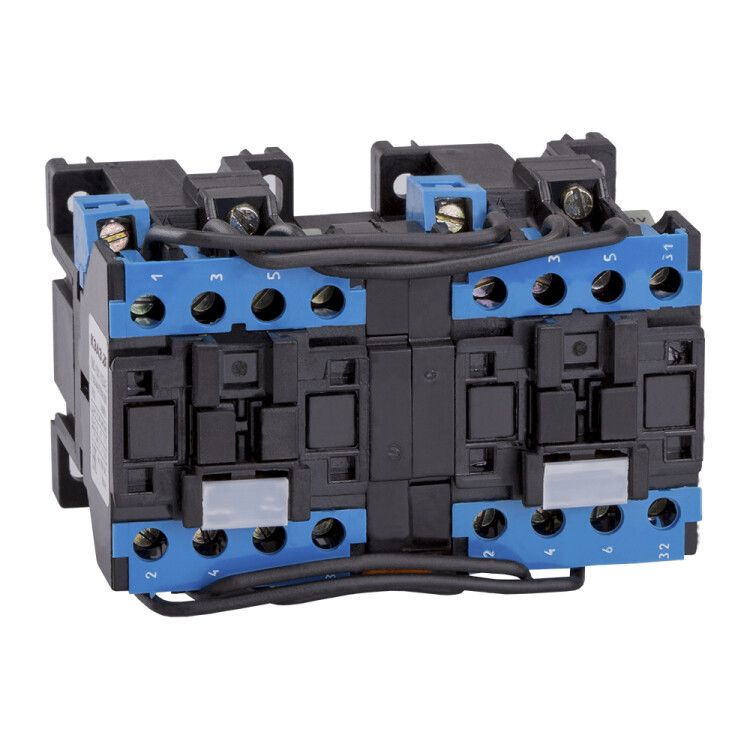

Контактор реверсивный ПМЛ-1501-10А-110AC-УХЛ4-Б от КЭАЗ предназначен для переключения направления вращения трёхфазного электродвигателя мощностью до 4 кВт. Устройство работает с сетью переменного тока 110 В, имеет компактную форму для установки на DIN-рейку и рассчитано на работу в условиях умеренного и холодного климата.

Назначение и область применения

Контактор реверсивный ПМЛ-1501-10А-110AC-УХЛ4-Б используется для изменения направления вращения электродвигателей в системах автоматического управления. Подходит для оборудования, где требуется частое реверсирование: конвейеры, насосы, лифты, станки с ЧПУ, вентиляционные системы. Обеспечивает безопасное коммутирование нагрузки за счёт механической блокировки между двумя контактными группами - предотвращает одновременное включение обоих направлений.

Технические характеристики

• Тип: реверсивный контактор
• Род тока: переменный (AC)
• Напряжение катушки управления: 110 В
• Номинальный ток: 10 А
• Номинальная мощность двигателя: 4 кВт
• Главные контакты: 3 замыкающих, 0 размыкающих
• Вспомогательные контакты: 3 нормально открытых (НО), 1 нормально закрытый (НЗ)
• Частота сети: 50 / 60 Гц
• Способ подключения: винтовые зажимы
• Максимальное сечение провода: 1,5 мм2
• Климатическое исполнение: УХЛ4 - температуре от −40 C до +40 C, повышенной влажности
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или щите
• Способ монтажа: на DIN-рейку или монтажную плату
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор реверсивный ПМЛ-1501-10А-110AC-УХЛ4-Б совместим со всеми устройствами, использующими управление через 110 В AC. Для работы необходим второй аналогичный контактор (или модуль реверса) - они работают парой, чтобы обеспечить взаимоблокировку. Монтируется на шину типа TS35 (DIN-рейка) шириной 35 мм. Винтовые зажимы позволяют надёжно фиксировать медные жилы сечением до 1,5 мм2. Не допускается использование с алюминиевыми проводами без переходных наконечников.

Безопасность и стандарты

Произведён согласно ТУ 3426-044-05758109-2008. Конструкция предусматривает механическую блокировку между основными контактными группами - исключает возможность одновременного включения прямого и обратного направления. Относится к классу I по защите от поражения электрическим током. Применяется в цепях с ограниченной энергией; не предназначен для защиты от перегрузок - необходимо использовать дополнительно тепловое реле или автоматический выключатель.

Преимущества

• Высокая надёжность благодаря проверенной конструкции КЭАЗ
• Готовая пара для реверсирования - два контактора в одном решении
• Поддержка частот 50/60 Гц - универсальна для различных регионов
• Климатическое исполнение УХЛ4 позволяет применять в неотапливаемых помещениях и на улице внутри корпусов
• Простота монтажа на DIN-рейку снижает время сборки панели

Ограничения применения

• Не применяется вне герметичного корпуса из-за степени защиты IP00 - доступны все части устройства
• Не рекомендован для частотных преобразователей - возможны импульсы высокой частоты, повреждающие контакты
• Максимальное сечение кабеля 1,5 мм2 - нельзя подключать более толстые провода без адаптеров
• Требуется обязательная установка двух контакторов (два экземпляра ПМЛ-1501) для полноценного реверса
• Не подходит для постоянного тока - катушка рассчитана только на 110 В переменного тока

Примеры использования

• Реверсивный конвейер в пищевой промышленности
• Циркулярная пила с функцией возврата после завершения операции
• Насосная станция с аварийным переключением направления потока
• Шахтный подъёмник с кнопочным управлением “вверх” и “вниз”
• Автоматическая система перемещения роликов в логистических комплексах

Практические советы

• Обязательно используйте два контактора ПМЛ-1501-10А-110AC-УХЛ4-Б - один для прямого, другой для обратного направления. Между ними должна быть реализована электромеханическая блокировка.
• Проверьте соответствие напряжения питания катушки - 110 В +-10%. Перенапряжение вызывает перегрев и выход из строя.
• При монтаже затягивайте винты усилием 0,4–0,5 Нм - недостаточно плотно - риск нагрева, слишком сильно - повредите пластиковые детали.
• Для длительной службы контролируйте состояние контактов каждые 6 месяцев - особенно при частых включениях (>100 раз/час).
• Если нужна степень защиты выше IP00 - поместите контактор внутрь распределительного щита с классом защиты IP54 или выше.
