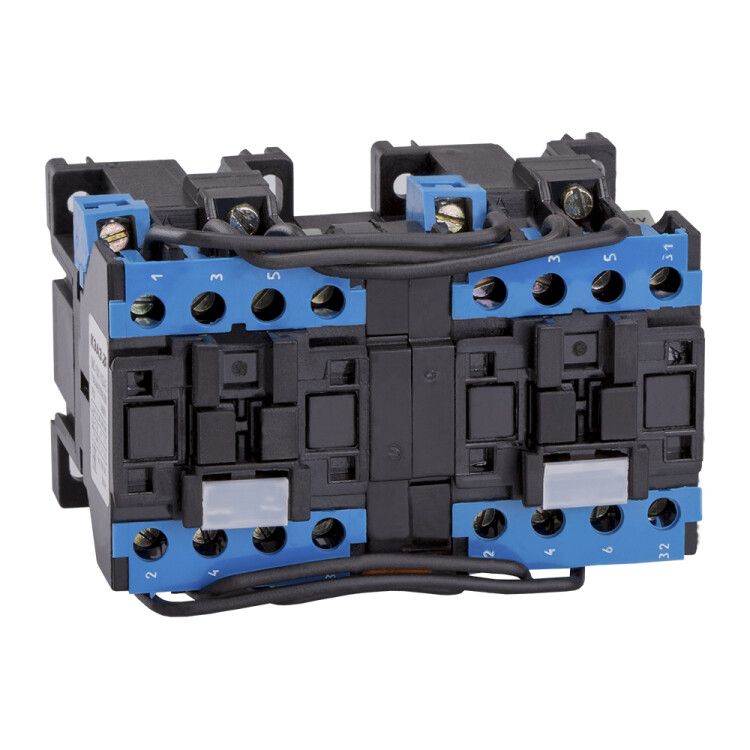

Контактор реверсивный ПМЛ-1501-10А-380AC-УХЛ4-Б - 229706 КЭАЗ

Контактор реверсивный ПМЛ-1501-10А-380AC-УХЛ4-Б от КЭАЗ предназначен для переключения направления вращения трёхфазного электродвигателя мощностью до 4 кВт. Устройство работает в сетях с напряжением 380 В и монтируется на DIN-рейку. Артикул 229706 соответствует сериям ПМЛ и РТЛ.

Назначение и область применения

Контактор реверсивный ПМЛ-1501-10А-380AC-УХЛ4-Б используется для изменения направления вращения электродвигателей. Он применяется там, где требуется частая смена вращения - например, в лифтах, конвейерах, насосных установках, металлорежущих станках и других механизмах с реверсивной нагрузкой. Обеспечивает безопасную коммутацию цепей переменного тока 380 В, исключает одновременное включение обоих направлений за счёт механической блокировки.

Технические характеристики

• Тип: контактный аппарат, реверсивный
• Род тока: переменный (AC)
• Напряжение катушки управления: 380 В
• Номинальный рабочий ток: 10 А
• Номинальная мощность двигателя: 4 кВт
• Главные контакты: 3 замыкающих, 0 размыкающих
• Вспомогательные контакты: 3 нормально открытых (НО), 1 нормально закрытый (НЗ)
• Частота сети: 50 / 60 Гц
• Климатическое исполнение: УХЛ4 - умеренно холодный и влажный климат, допускает работу при температуре от −40 C до +40 C
• Подключение: винтовые зажимы
• Максимальное сечение провода: 1,5 мм2
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или щите
• Способ монтажа: на DIN-рейку или монтажную плату
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор реверсивный ПМЛ-1501-10А-380AC-УХЛ4-Б совместим со всеми устройствами, использующими стандартную DIN-рейку типа TS35. Для работы необходима пара таких контакторов - один для каждого направления вращения. Монтаж выполняется на металлической рейке с фиксацией защёлкой. Подключение проводов - только через винтовые зажимы; рекомендуется использовать наконечники для многожильных жил. Сечение кабеля не должно превышать 1,5 мм2 - большие провода не войдут в зажимы. Катушка рассчитана на 380 В AC, поэтому нельзя применять её в сетях 220 В или постоянном токе.

Безопасность и стандарты

Контактор изготовлен согласно требованиям ТУ 3426-044-05758109-2008. Отсутствие степени защиты IP00 означает, что все токоведущие части открыты - использование вне электрощита запрещено. Применение в условиях повышенной влажности, пыли или агрессивной среды возможно только при наличии герметичного кожуха. Автоматическая блокировка предотвращает одновременное включение двух направлений, снижая риск короткого замыкания между фазами.

Преимущества

• Механическая взаимоблокировка исключает случайное включение противоположных контакторов
• Высокая надёжность благодаря проверенной конструкции серии ПМЛ
• Простой монтаж на DIN-рейку - удобен для сборки распределительных шкафов
• Наличие вспомогательных контактов позволяет легко реализовать сигнализацию и управление
• Совместим с большинством автоматических выключателей и тепловых реле из серии КЭАЗ

Ограничения применения

• Не предназначена для работы в открытом виде - обязательна установка в электрощит с классом защиты не ниже IP54
• Нельзя использовать с током выше 10 А - возможен оплавление контактов
• Не подходит для частот более 60 Гц или постоянного тока
• Максимальное сечение кабеля - 1,5 мм2; попытки подключить thicker провода повредят зажимы
• Не рекомендовано для мест с высокой вибрацией без дополнительной фиксации

Примеры использования

• Реверсивный конвейер в пищевой промышленности
• Циркулярная пила с функцией возвратного хода
• Грузовой лифт с автономным управлением
• Насосная система с продувкой трубопровода
• Оборудование для перемешивания материалов с изменяемым направлением вращения

Практические советы

• Выбирая контактор реверсивный ПМЛ-1501-10А-380AC-УХЛ4-Б, всегда убедитесь, что ваш двигатель имеет мощность ≤4 кВт и питается от 380 В AC
• Для правильной работы нужен второй такой же контактор - они работают парой
• На каждый вспомогательный контакт можно подключить индикацию состояния (например, светодиод “Вперёд” и “Назад”) - экономит время диагностики
• Проверьте соответствие сечения кабеля перед подключением - даже немного слишком толстый провод может сломать зажим
• При использовании в зимних условиях (УХЛ4) обеспечьте прогрев щита при длительных простоев - конденсат может вызвать пробой
• Не забудьте про термореле - этот контактор сам по себе не защищает от перегрузки
