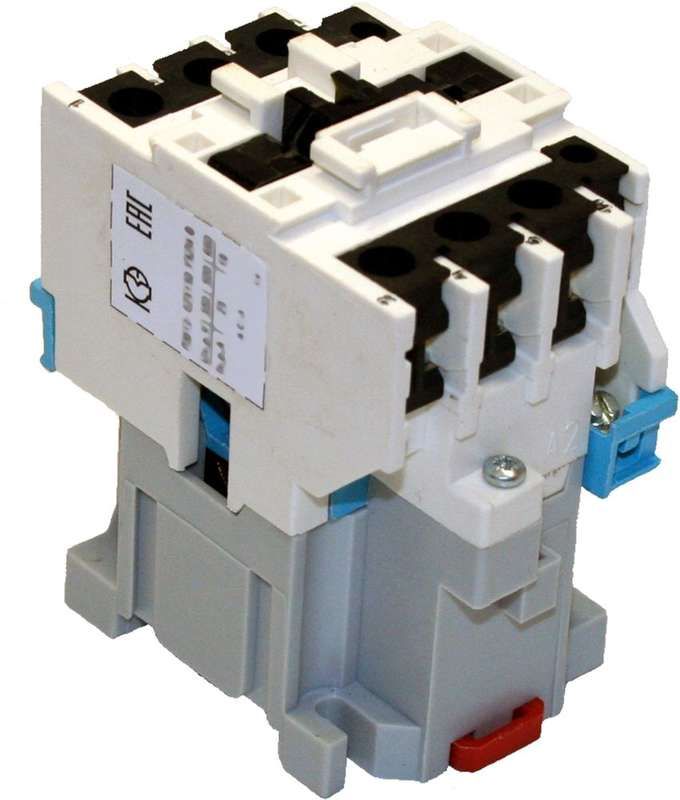

Контактор электромагнитный ПМ12-025150 УХЛ4 В, 220В, (1з) - 040150100ВВ220000010 КашинЗЭА

Контактор электромагнитный УХЛ4 В 220В 25А категории 1НО от КЗЭА (арт. 040150100вв220000010 / пм12-025150) предназначен для дистанционного включения и отключения трёхфазных электродвигателей мощностью до 11 кВт. Он работает в сетях переменного тока с напряжением до 660 В и применяется в стационарных системах управления приводами.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 220В 25А используется для коммутации силовых цепей трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для автоматических систем управления, где требуется удалённое включение/выключение нагрузки - например, на насосных станциях, вентиляционных установках, конвейерах и станках.

Не предназначен для частого реверса двигателя - устройство нереверсивное. Может применяться совместно с тепловыми реле для защиты от перегрузок и обрыва фазы.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока - обеспечивает надёжное срабатывание в стандартной промышленной сети;
• Номинальный ток главных контактов: 25 А - позволяет коммутировать нагрузки до 11 кВт;
• Тип тока: переменный (AC), частота 50–60 Гц;
• Количество контактов: 3 нормально открытых (НО) + 1 нормально закрытый (НЗ) - достаточно для базовой схемы управления;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40C до +40C и повышенной влажности;
• Тип подключения: винтовые зажимы - удобны для многожильных проводов сечением до 4 мм2;
• Способ монтажа: на монтажную плату - требует установки на печатную плату или DIN-рейку через переходную рамку;
• Степень защиты: IP00 - корпус не защищён от внешних воздействий; необходимо помещать в корпус или щит.

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 220В 25А монтируется исключительно на монтажную плату. Для установки на DIN-рейку потребуется специальная адаптерная планка - она не входит в комплект.

Подключение силовых контактов выполняется винтовыми зажимами. Максимальное сечение провода - 4 мм2. Для катушки управления используйте медный провод сечением не менее 1,5 мм2.

Рекомендуется использовать ограничитель перенапряжения (ОПН) параллельно катушке - особенно при работе с длинными управляющими проводами или в условиях высоких помех.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Применяется в соответствии с правилами устройства электроустановок (ПУЭ).

Устройство не имеет собственной защиты от перегрузки - обязательно подключайте тепловое реле или электронный защитный модуль.

Преимущества

• Высокая механическая прочность контактов - рассчитан на более чем 1 млн операций;
• Устойчивость к вибрациям и перепадам температуры благодаря исполнению УХЛ4;
• Простая и проверенная конструкция - минимум отказов при правильном монтаже;
• Широкая совместимость с типовыми схемами управления промышленных автоматизированных систем.

Ограничения применения

• Не допускается использование вне герметичного корпуса - степень защиты IP00 делает устройство уязвимым к пыли, влаге и механическому повреждению;
• Не подходит для частого реверсирования - конструкция нереверсивная;
• Не рекомендован для работы при постоянных перегрузках выше 80% от номинала (25 А);
• Требует внешнего термического или электронного защиты - сам по себе не предохраняет двигатель.

Примеры использования

• Автоматический запуск насоса в системе водоснабжения;
• Управление вентилятором в HVAC-системе;
• Включение конвейера на пищевом производстве;
• Коммутация станочного привода в металлообработке.

Практические советы

• При монтаже на плату следите за плотностью затяжки винтов - слабый контакт вызывает нагрев, слишком сильный - повреждает корпус;
• Обязательно используйте ОПН на катушке, если управляющее напряжение подаётся через длинный кабель или есть импульсные помехи;
• Выбирайте место установки с хорошей вентиляцией - даже при IP00 перегрев снижает срок службы;
• Проверьте соответствие сечения проводов и номинала автомата перед подключением - для 25 А нужен автомат не ниже C16;
• Для обслуживания отключайте питание и убедитесь, что контакты полностью разомкнуты - даже после выключения катушки возможна инерционная задержка.
