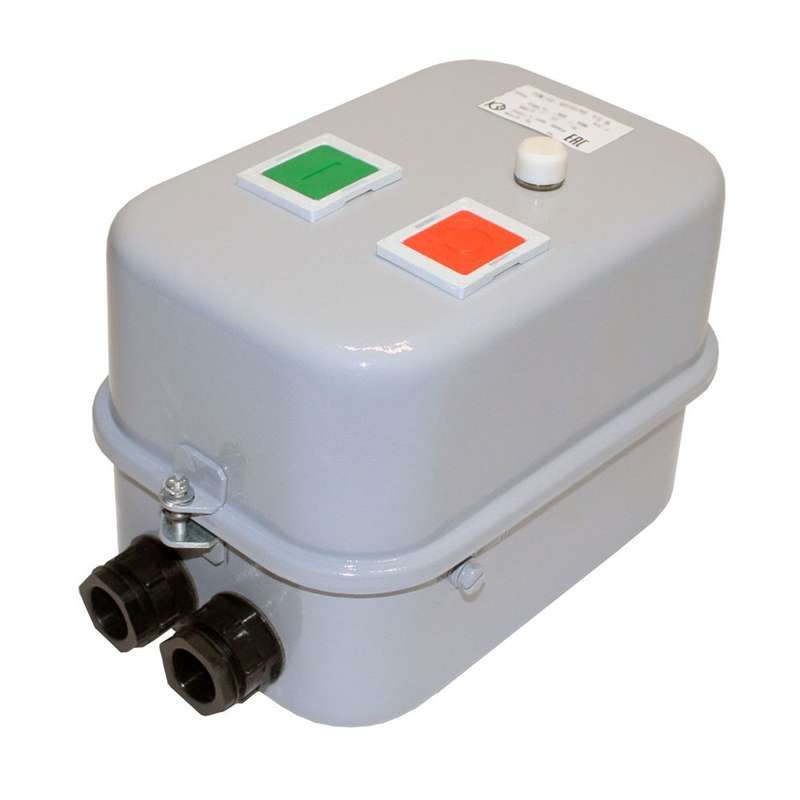

Пускатель электромагнитный ПМ12-025230 У2 В 380В (1з) РТТ-131 25.0А - 040230101ВВ380000810 КашинЗЭА

Пускатель электромагнитный У2 380В однополюсный 25.0А РТТ-131 - это устройство для дистанционного управления трёхфазными электродвигателями с короткозамкнутым ротором, оснащённое тепловой защитой и индикацией состояния. Произведённый компанией КЗЭА, он предназначен для стационарных систем автоматизации, где требуется надёжное включение/выключение нагрузки до 11 кВт.

Назначение и область применения

Пускатель электромагнитный У2 380В однополюсный 25.0А РТТ-131 используется для удалённого запуска, остановки и реверса трёхфазных асинхронных двигателей в сетях переменного тока 50–60 Гц с напряжением до 660 В. Он применяется в промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах и других устройствах с постоянной или периодической нагрузкой. Тепловое реле защищает двигатель от длительной перегрузки и обрыва фазы.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать нагрузку до 11 кВт
• Напряжение катушки управления: 380 В AC - требует именно такого напряжения для срабатывания
• Максимальное рабочее напряжение: 660 В - допустимо подключение в высоковольтных сетях
• Климатическое исполнение: У2 - работает при температуре от −25C до +55C, в условиях умеренного климата с повышенной влажностью
• Степень защиты: IP54 - защищён от пыли и брызг воды, подходит для помещений с возможным попаданием влаги
• Тип присоединения: винтовые зажимы - надёжное, проверенное соединение проводов
• Количество силовых контактов: 3 НО (нормально открытых) - замыкают цепь при включении
• Количество вспомогательных контактов: 1 НО + 1 НЗ - используются для управления схемами аварийной сигнализации, блокировок, индикации
• Индикация: один светодиод - показывает состояние включения (горит при активированной катушке)
• Класс тепловой защиты: 20 - время срабатывания при перегрузке соответствует классу 20 (до 20 минут при 6-кратной перегрузке)

Совместимость и монтаж

Пускатель электромагнитный У2 380В однополюсный 25.0А РТТ-131 монтируется на монтажную плату. Это значит, что он крепится через отверстия в корпусе и фиксируется болтами или шпильками - не подходит для DIN-рейки. Подключение силовых проводов выполняется через винтовые зажимы. Вспомогательные контакты доступны для внешней схемы управления. Обязательно соблюдайте посадочные размеры и шаг крепёжных отверстий. Не используйте этот пускатель в составе мобильных или портативных установок - он рассчитан исключительно на стационарное применение.

Безопасность и стандарты

Пускатель соответствует требованиям к устройствам управления электроприводами согласно ГОСТ Р 50030.4.1 и другим нормам для промышленного оборудования. Интегрированное тепловое реле обеспечивает соответствие требованиям по защите двигателя от перегрева. Применение ограничителей перенапряжений (ОПН) параллельно катушке рекомендовано для продления срока службы и предотвращения пробоя изоляции.

Преимущества

• Встроенные вспомогательные контакты позволяют реализовать сложные схемы управления без дополнительных модулей
• Индикация включения снижает время диагностики и повышает безопасность обслуживания
• Высокая степень защиты IP54 делает его пригодным для использования в менее защищённых помещениях
• Наличие тепловой защиты устраняет необходимость в отдельном реле перегрузки
• Конструкция с винтовыми зажимами обеспечивает долговечное и надёжное соединение даже при вибрациях

Ограничения применения

• Не подходит для работы с постоянным током - только переменный ток 50/60 Гц
• Максимальная температура окружающей среды - 55 C; при более высоких значениях возможны отказы
• Отсутствуют вспомогательные размыкающие контакты - нельзя использовать для создания цепей “нормально замкнутый” сигнал без внешних решений
• Монтаж только на плату - несовместим с DIN-рейкой, что усложняет замену в уже смонтированных щитах
• Нет функции реверса встроенного - для изменения направления вращения нужен второй пускатель или реверсивная схема

Примеры использования

• Управление насосом в системе водоснабжения - включение по уровню, выключение по давлению
• Конвейерная лента на пищевом производстве - пуск/остановка по команде контроллера
• Вентилятор в цеху - работа в режиме “вкл./выкл.” по расписанию
• Компрессор в pneumatic-системе - защита от перегрузки при заклинивании

Практические советы

• При подборе пускателя электромагнитный У2 380В однополюсный 25.0А РТТ-131 убедитесь, что напряжение катушки совпадает с вашей системой управления - 380 В - это не универсальное значение
• Подключайте вспомогательные контакты сразу после монтажа - они удобны для контроля состояния в PLC или на пульте
• Для защиты катушки от импульсных перенапряжений установите ОПН прямо на выводах катушки - особенно важно при использовании с сенсорами или реле с быстродействием
• Проверьте плотность затяжки винтов - слишком слабая фиксация вызывает нагрев, слишком сильная - повреждает изоляцию
• Если вам нужны больше вспомогательных контактов - выбирайте модели с приставками, так как данный вариант не имеет возможности их расширить
