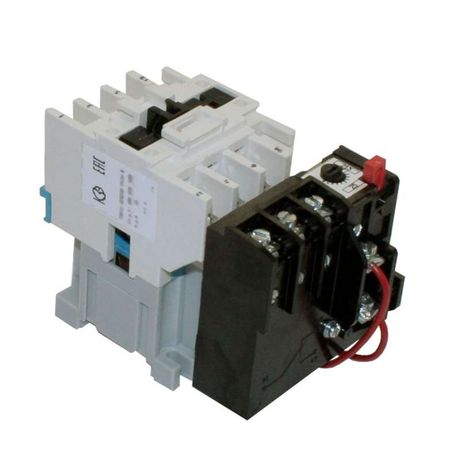

Пускатель электромагнитный ПМ12-025200 УХЛ4 В, 110В, (1з), РТТ-131, 25,0А - 040200100ВВ110000810 КашинЗЭА

Пускатель электромагнитный УХЛ4 В 110В однополюсный 25,0А с реле РТТ-131 - это устройство для дистанционного включения и выключения электродвигателей мощностью до 11 кВт, оснащённое тепловым реле РТТ-131 для защиты от перегрузок. Произведённый компанией КЗЭА, он предназначен для стационарных систем управления с переменным током 50/60 Гц, работает при напряжении катушки 110 В и имеет класс коммутационной износостойкости 20.

Назначение и область применения

Пускатель электромагнитный УХЛ4 В 110В однополюсный 25,0А с реле РТТ-131 используется для удалённого запуска, остановки и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ. Реле РТТ-131 обеспечивает защиту от длительных перегрузок и обрыва фазы. Подходит для работы в закрытых помещениях с контролируемым микроклиматом.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать нагрузку до этого значения без повреждения контактов.
• Напряжение катушки управления: 110 В переменного тока - требует именно такого напряжения для срабатывания; не совместим с постоянным током.
• Максимальное рабочее напряжение: 660 В - допустимо подключение к сетям до этой величины, включая 380 В и 400 В.
• Номинальная мощность двигателя: 11 кВт - оптимальная нагрузка для надёжной работы устройства.
• Количество контактов: 3 нормально открытых (НО) + 1 нормально закрытый (НЗ) - позволяют реализовать базовые схемы управления, включая блокировку и индикацию состояния.
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +55 C, в условиях повышенной влажности и с возможностью образования конденсата.
• Степень защиты: IP00 - нет защиты от пыли и воды; требуется установка в корпусе или щите.
• Способ монтажа: монтажная плата - крепится на печатную плату или DIN-рейку через переходник (не встроен); не имеет встроенных крепёжных элементов.
• Класс выпуска: 20 - соответствует стандарту IEC 60947-4-1, указывает на количество операций включения/выключения (до 20 млн циклов при номинальной нагрузке).
• Индикация: да - наличие встроенного индикатора положения контактов (визуальное определение включено/выключено).
• Тип присоединения: винтовые зажимы - для подключения проводов сечением до 4–6 мм2 (зависит от стандарта).

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 В 110В однополюсный 25,0А с реле РТТ-131 не имеет встроенного крепления на DIN-рейку. Его можно смонтировать на монтажную плату или использовать с адаптером-платформой. Главные силовые контакты подключаются винтовыми зажимами - затяжка должна выполняться моментом 0,5–0,7 Нм, чтобы избежать пережима или плохого контакта. Катушка управления питается от отдельной цепи 110 В AC - важно соблюдать полярность не требуется, но напряжение должно быть стабильным. Реле РТТ-131 предварительно настроено на ток 25 А - регулировка невозможна, при необходимости замена на другую модель.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и прошёл сертификацию на соответствие классу 20. Работает в рамках нормативов для электрооборудования в условиях УХЛ4. Отсутствие степени защиты IP00 требует обязательного размещения внутри распределительного шкафа. Для снижения импульсных перенапряжений на катушке рекомендуется установить ограничитель перенапряжения (ОПН) параллельно катушке управления - особенно при использовании с длинными кабелями или сложными схемами автоматизации.

Преимущества

• Встроенные контакты (3 НО + 1 НЗ) позволяют реализовать простые схемы управления без внешних модулей.
• Наличие индикации упрощает диагностику состояния пускателя без тестеров.
• Реле РТТ-131 защищает двигатель от перегрева и обрыва фазы - исключает необходимость отдельного теплового реле.
• Высокий класс износостойкости (20) гарантирует долгий срок службы даже при частых включениях.
• Климатическое исполнение УХЛ4 делает его пригодным для использования в холодных и влажных регионах России.

Ограничения применения

• Не применяется в открытом воздухе - степень защиты IP00 не позволяет работать без корпуса.
• Не поддерживает реверс - нужен второй пускатель для изменения направления вращения.
• Фиксированная настройка реле РТТ-131 - нельзя изменить порог срабатывания, только заменить полностью.
• Требуется внешнее питание 110 В AC - несовместим с 220 В или 24 В без преобразователя.
• Монтаж только на плату - не подходит для быстрого крепления на DIN-рейку без дополнительных деталей.
• Максимальная температура эксплуатации 55 C - не следует применять рядом с источниками значительного нагрева (например, рядом с трансформаторами).

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу от датчика уровня, защита от сухого хода.
• Конвейерная лента на пищевом производстве - пуск/остановка по команде PLC, защита от перегрузки при забивании.
• Вентилятор в HVAC-системе - автономное управление с терморегулятором, индикация включения на пульте.
• Оборудование в цехах с низкими температурами зимой - благодаря исполнению УХЛ4 остаётся работоспособным при минусовой температуре.

Практические советы

• При монтаже проверьте плотность затяжки винтов - слабый контакт вызывает нагрев и выход из строя.
• Если используете пускатель в схеме с частыми включениями, установите ОПН на катушку - продлит срок службы.
• Не подключайте к этому пускателю однофазные двигатели - он спроектирован только для трёхфазных систем.
• Проверяйте соответствие сечения проводов и номинала тока - превышение может привести к перегреву контактов.
• При замене убедитесь, что новый пускатель имеет те же параметры: 25 А, 110 В, тип РТТ-131 - иначе система защиты будет некорректной.
• Артикулы 040200100вв110000810 и пм12-025200 - это один и тот же продукт от КЗЭА; различия лишь в формате номера.
