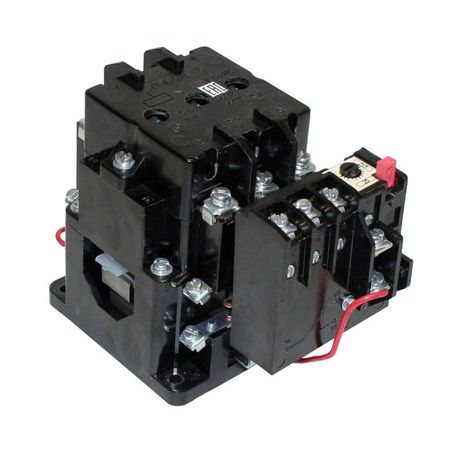

Пускатель электромагнитный ПМЕ-212 УХЛ4 В 380В (2з+2р) РТТ-141 25А - 080212220ВВ380000800 КашинЗЭА

Пускатель электромагнитный УХЛ4 380В 2з+2р 2НО+2НЗ 25А РТТ-141 - это надёжное комбинированное устройство от КЗЭА для запуска, контроля и защиты электродвигателей мощностью до 12,5 кВт в условиях умеренного и холодного климата. Он сочетает в себе магнитный пускатель и тепловое реле, что делает его удобным решением для автоматизации промышленного оборудования.

Назначение и область применения

Пускатель электромагнитный УХЛ4 380В 2з+2р 2НО+2НЗ 25А РТТ-141 используется для безопасного включения и выключения электродвигателей, а также для защиты от перегрузок. Подходит для управления двигателями в системах с частыми циклами включения - например, насосах, вентиляторах, конвейерах, компрессорах и станках. Благодаря наличию двух нормально замкнутых (НЗ) и двух нормально разомкнутых (НО) контактов, он позволяет реализовать базовые схемы управления, включая реверсивные цепи при использовании внешних элементов.

Технические характеристики

• Номинальный ток: 25 А - способен работать с нагрузками до этого значения без перегрева;
• Напряжение катушки управления: 380 В переменного тока (AC) - требует именно такого напряжения для срабатывания; не совместим с постоянным током или другими уровнями напряжения;
• Максимальное рабочее напряжение: 660 В - допустимо применение в сетях до этой величины, но управление осуществляется только через 380 В;
• Тепловое реле защиты: да - защищает двигатель от длительной перегрузки, настроено на срабатывание при токе 21,3 А;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +55 C и повышенной влажности, подходит для установки в неотапливаемых помещениях, на открытых площадках или в цехах с колебаниями температуры;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и воды - требуется установка в закрытом щите;
• Способ монтажа: DIN-рейка - легко фиксируется на стандартной рейке 35 мм, возможен также монтаж на плату;
• Номинальная мощность двигателя: 12,5 кВт - оптимальная нагрузка для данного пускателя при напряжении 380 В;
• Индикация: есть - наличие индикатора состояния (обычно светодиода или механического флажка) позволяет визуально контролировать включение/выключение;
• Класс выпуска: 20 - время срабатывания теплового реле соответствует классу 20, то есть защита активируется при перегрузке в течение 20 минут при токе 6×Iном;
• Тип присоединения: винтовые зажимы - надёжное, проверенное соединение проводов, требует периодической затяжки;
• Световая индикация: отсутствует - сигналы состояния не имеют цветовой подсветки, только механический индикатор.

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 380В 2з+2р 2НО+2НЗ 25А РТТ-141 совместим с любыми стандартными DIN-рейками типа TS35. Для подключения используйте медные жилы сечением до 4–6 мм2 - рекомендовано использовать наконечники для лучшего контакта. Катушка управления работает исключительно от 380 В AC - подключение к другому напряжению (например, 220 В) вызовет отказ или повреждение. Главные контакты предназначены для трёхфазных двигателей - все три фазы должны быть подключены одновременно. Обязательно соблюдайте полярность при подключении катушки - хотя она не чувствительна к чередованию фаз, неверное подключение может привести к некорректному функционированию системы управления.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.2, что гарантирует соответствие международным стандартам безопасности для низковольтных аппаратов управления. Тепловое реле имеет сертификат соответствия и прошло тестирование на долговечность и точность срабатывания. Применение в соответствии с инструкцией снижает риск возгорания и поражения током. Однако из-за степени защиты IP20 использование вне электрошкафа недопустимо - контакт с влагой или пылью может привести к пробою или короткому замыканию.

Преимущества

• Интегрированное тепловое реле - не требует отдельного устройства защиты, экономит место в шкафе;
• Высокая надёжность контактов - обеспечивают долгий срок службы даже при частых включениях;
• Удобный монтаж на DIN-рейку - ускоряет сборку распределительных щитов;
• Чёткая индикация состояния - позволяет оперативно диагностировать работу без дополнительных приборов;
• Климатическое исполнение УХЛ4 - подходит для суровых условий эксплуатации без дополнительного обогрева.

Ограничения применения

• Не предназначен для частотного регулирования - нельзя использовать с частотниками без дополнительных фильтров и предохранителей;
• Не поддерживает реверс встроенными контактами - для изменения направления вращения двигателя необходим второй пускатель или специальная схема;
• Отсутствие световой индикации - невозможно визуально отличить состояние “вкл” от “выкл” в плохо освещённых местах без внешнего индикатора;
• IP20 - нельзя устанавливать во влажных, пыльных или агрессивных средах без корпуса защиты;
• Настройка теплового реле фиксирована - нельзя изменить порог срабатывания, он установлен на 21,3 А и не регулируется пользователем.

Примеры использования

• Автоматизация водяного насоса в системе водообеспечения объекта;
• Управление вентиляционным оборудованием в производственном цеху;
• Подключение конвейерной ленты на пищевом предприятии;
• Запуск компрессора в воздушной системе давления;
• Управление станком с ЧПУ в малом машиностроительном цехе.

Практические советы

• Перед первым включением проверьте правильность подключения катушки - 380 В AC обязательно, иначе пускатель не сработает;
• Обеспечьте доступ к устройству для обслуживания - винтовые зажимы необходимо периодически проверять на плотность;
• Если двигатель часто запускается (более 10 раз в час), убедитесь, что тепловое реле не срабатывает ложнопериодично - возможно, стоит выбрать модель с более высоким классом;
• Для сложных схем управления (например, реверса) используйте два таких пускателя с взаимоблокировкой - один для “вперёд”, другой для “назад”;
• При работе в условиях низких температур (ближе к −40 C) перед включением дайте устройству прогреться до комнатной температуры - особенно важно после длительного хранения на улице.
