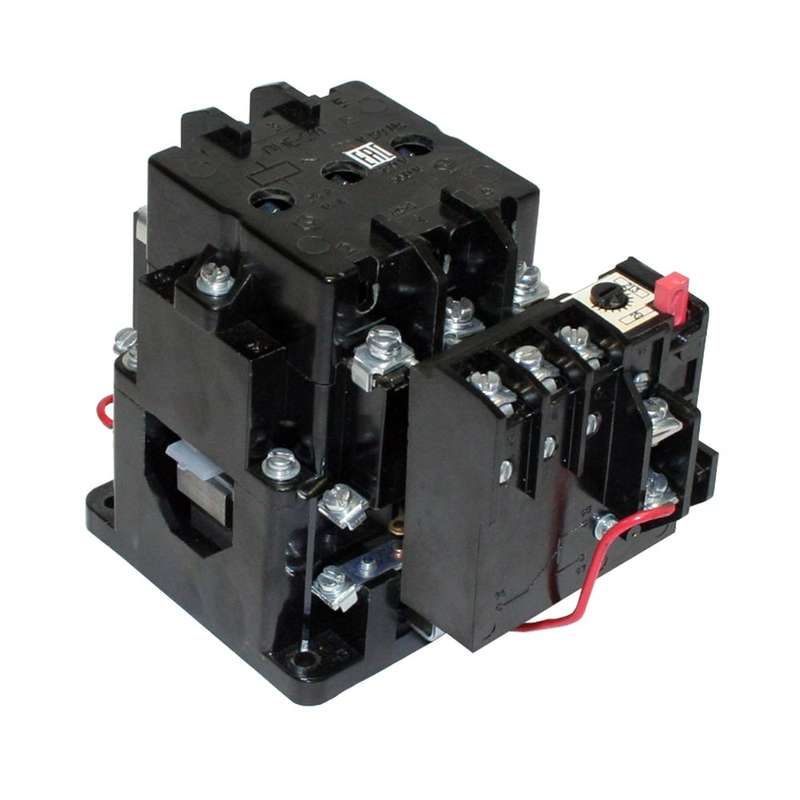

Пускатель электромагнитный ПМЕ-212 УХЛ4 В, 110В, (2з+2р), РТТ-141 25,0А - 080212220ВВ110000800 КашинЗЭА

Пускатель электромагнитный УХЛ4 В 110В 2 нормально открытых + 2 нормально закрытых контакта с реле РТТ-141 25.0А - это устройство для дистанционного управления трёхфазными двигателями с защитой от перегрузок. Бренд КЗЭА и артикул 080212220вв110000800 указывают на серийную продукцию, предназначенную для стационарных промышленных систем.

Назначение и область применения

Пускатель электромагнитный УХЛ4 В 110В 2 нормально открытых + 2 нормально закрытых контакта с реле РТТ-141 25.0А используется для включения, выключения и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок: насосов, вентиляторов, конвейеров, компрессоров. Работает в сетях переменного тока 50–60 Гц с напряжением до 660 В. Тепловое реле РТТ-141 обеспечивает автоматическую отсечку при длительной перегрузке или обрыве фазы.

Технические характеристики

• Номинальный ток: 25 А - максимальный рабочий ток через силовые контакты
• Напряжение катушки управления: 110 В переменного тока (AC) - требует именно такого напряжения для срабатывания
• Номинальная мощность при 400 В: 11 кВт - позволяет управлять двигателями до этой мощности
• Количество контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - для построения схем управления и сигнализации
• Тепловое реле: да, модель РТТ-141 - защищает двигатель от перегрева
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, допускает повышенную влажность и запылённость
• Степень защиты: IP00 - нет защиты от внешних воздействий; корпус полностью открытый
• Способ монтажа: монтажная плата - крепится на печатную плату или щит с помощью выводов
• Класс тепловой защиты: 20 - время срабатывания реле при 1,2×Iном составляет около 20 минут
• Индикация: есть - наличие индикатора означает возможность визуального определения состояния (включение/выключение)
• Тип присоединения: винтовые зажимы - надёжное соединение проводов, требует затяжки ключом

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 В 110В 2 нормально открытых + 2 нормально закрытых контакта с реле РТТ-141 25.0А рассчитан на монтаж на печатную плату. Его нельзя устанавливать на DIN-рейку. Главные контакты подключаются винтовыми зажимами - используйте провода сечением до 4–6 мм2. Управление происходит через катушку 110 В AC - не подключайте постоянный ток. Обязательно проверьте соответствие напряжения питания катушки. Индикация работы реализована внутренним элементом - внешний индикатор не предусмотрен.

Безопасность и стандарты

Пускатель соответствует требованиям к коммутационной способности для класса AC-3. Защита от перегрузок выполнена в соответствии с ГОСТ Р МЭК 60947-4-1. Отсутствие степени защиты IP00 требует установки в закрытом электрошкафе или защищённой среде. Для предотвращения пробоя катушки при отключении рекомендуется использовать ограничитель перенапряжения ОПН, установленный параллельно катушке.

Преимущества

• Встроенное тепловое реле РТТ-141 исключает необходимость внешней защиты
• Чёткая комбинация 2НО+2НЗ контактов удобна для сложных схем управления
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях
• Высокая механическая прочность и долговечность контактов благодаря качеству производства КЗЭА
• Индикация состояния снижает время диагностики

Ограничения применения

• Не применяется в условиях с высокой запылённостью, брызгами воды или химически активной средой - степень защиты IP00 не предусматривает никакую защиту
• Нельзя устанавливать вне шкафа - требуется обязательная герметизация окружения
• Подходит только для переменного тока - не работает при питании катушки постоянным током
• Не предназначен для частотного регулирования или частых пусков более 60 раз в час - риск сваривания контактов
• Монтаж только на плату - несовместим с DIN-рейкой и другими типами крепления

Примеры использования

• Управление насосом в системе водоснабжения - включение/остановка по сигналу датчика уровня
• Конвейерная лента на пищевом производстве - пуск после сброса аварии и контроль перегрузки
• Вентилятор в цеху - работа в режиме “пуск-стоп” с защитой от обрыва фазы
• Автоматическая система подачи сырья - использование НО и НЗ контактов для логических схем

Практические советы

• Проверяйте напряжение на катушке перед первым включением - 110 В AC должны точно совпадать с источником
• При монтаже на плату соблюдайте расстояние между соседними аппаратами - теплоотвод ограничен
• Обязательно используйте ОПН (ограничитель перенапряжений) на катушке - продлит срок службы контактора
• Не забудьте про винтовое соединение: затягивайте контакты усилием 0,5–0,7 Нм - переусиливать опасно
• При использовании в холодных помещениях - убедитесь, что температура не ниже −40 C, иначе возможны отказы реле
• Для обслуживания - отключите питание, так как все части находятся под потенциалом даже при отключенном двигателе
