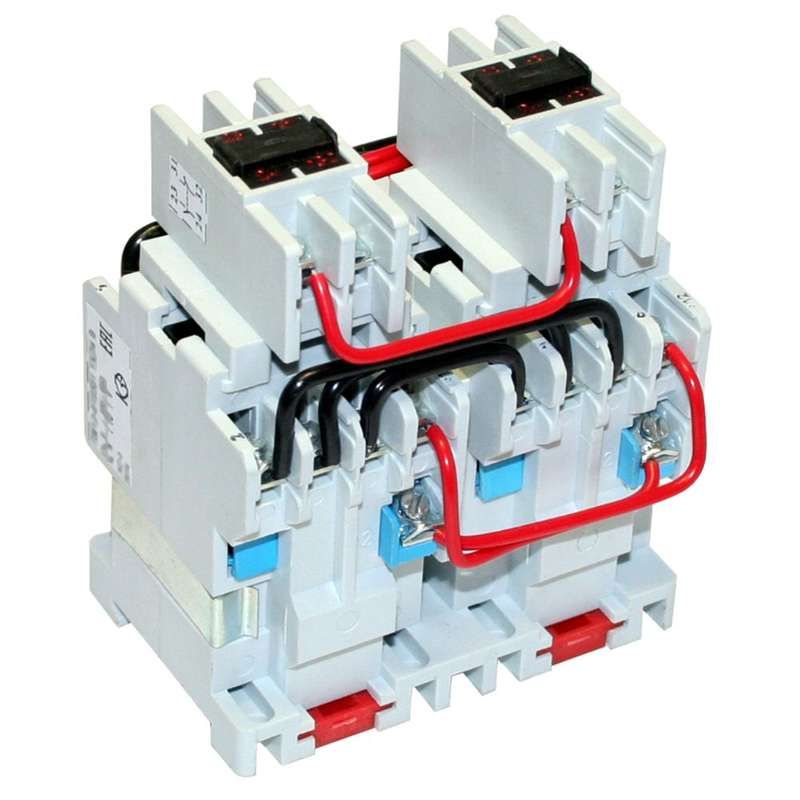

Контактор электромагнитный реверсивный ПМ12-010500 УХЛ4 В, 36В, (4з+2р) - 020500420ВВ036000010 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4 В 36В 4НО+2НЗ от КЗЭА предназначен для дистанционного управления трёхфазными двигателями - включает, выключает и меняет направление вращения. Артикулы пм12-010500 и 020500420вв036000010 соответствуют этой модели, которая работает при напряжении 36 В постоянного тока на катушке и рассчитана на нагрузку до 10 А.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 В 36В 4НО+2НЗ используется в системах автоматического управления электроприводами. Он позволяет безопасно запускать, останавливать и менять направление вращения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в стационарных установках: конвейерах, насосах, вентиляторах, станках с ЧПУ, где требуется реверсивный режим работы. Подходит для сетей переменного тока 50–60 Гц с рабочим напряжением до 660 В.

Технические характеристики

• Напряжение питания катушки: 36 В (переменного тока)
• Номинальный ток основных контактов: 10 А
• Номинальное напряжение силовой цепи: 660 В AC
• Номинальная коммутируемая мощность: 4 кВт
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 2
• Климатическое исполнение: УХЛ4 - умеренно холодный и влажный климат, допускает работу при температуре от −40 C до +40 C
• Способ монтажа: на монтажную плату (PCB)
• Тип присоединения проводов: винтовые зажимы
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или защищённой среде

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 В 36В 4НО+2НЗ монтируется исключительно на печатную плату. Его выводы подходят для пайки или вставки в разъём с шагом, совпадающим с типовым расположением контактов. Винтовое присоединение обеспечивает надёжный контакт с медными жилами сечением до 2,5 мм2. Обязательно соблюдайте полярность подключения катушки - неверное подключение может повредить устройство. Поскольку степень защиты IP00, он не может работать открыто - необходимо использовать встроенную в шкаф или корпус с уровнем защиты минимум IP54.

Безопасность и стандарты

Производитель КЗЭА следует требованиям ГОСТ Р МЭК 60947-4-1. Контактор не имеет встроенной тепловой защиты - для предотвращения перегрева двигателя рекомендуется применять термореле или электронные устройства защиты. Для снижения импульсов перенапряжения на катушке (возникающие при отключении) применяйте ограничители перенапряжений ОПН, установленные параллельно катушке управления.

Преимущества

• Высокая механическая прочность и долгий срок службы благодаря качественному материалу контактов
• Чёткий реверсивный принцип действия - два взаимоблокирующихся механизма исключают одновременное включение противофазных цепей
• Гибкость в сборке: четыре НО и два НЗ контакта позволяют реализовать сложные схемы управления без дополнительных модулей
• Низкое энергопотребление катушки: 36 В - безопасное напряжение для контрольных цепей, легко согласуется с PLC и контроллерами

Ограничения применения

• Не для постоянного тока - только переменный ток 50/60 Гц
• IP00 - нельзя использовать вне электрошкафа; риск поражения током и попадания пыли/влаги
• Не содержит встроенной защиты от перегрузки - обязательна установка внешних тепловых реле
• Подходит только для двигателей до 4 кВт / 10 А - превышение нагрузки вызывает сваривание контактов
• Только монтаж на плату - не поддерживает DIN-рейку или крепление болтами

Примеры использования

• Реверсивный привод лебедки - изменяет направление намотки каната
• Конвейер с возможностью движения вперёд и назад для регулировки положения детали
• Циркулярная пила с функцией быстрого изменения направления вращения диска
• Автоматическая система подачи материала, требующая точного позиционирования

Практические советы

• Проверьте соответствие сечения провода и момента затяжки винтов - переутяжка может повредить пластиковые контакты
• Обеспечьте достаточное расстояние между этим контактором и другими нагревающими элементами - высокая температура снижает срок службы
• При проектировании схемы используйте блокировку: один контактор не может активироваться, пока другой находится во включенном состоянии
• Для длительной работы в условиях повышенной влажности (УХЛ4) проверяйте герметичность корпуса, в который установлен контактор
• При замене аналога - всегда сравнивайте количество и тип контактов, напряжение катушки и способ монтажа. Артикулы пм12-010500 и 020500420вв036000010 являются прямыми заменами друг друга.
