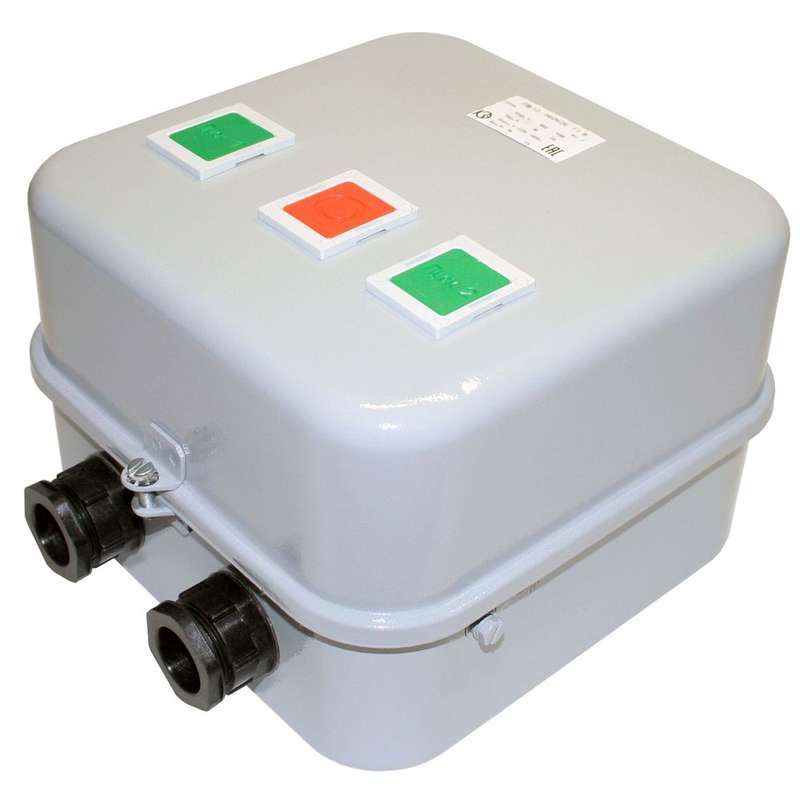

Пускатель электромагнитный ПМ12-040620 У2 В, 380В, (4з+2р), РТТ-121, 34,0А - 050620421ВВ380000610 КашинЗЭА

Пускатель электромагнитный У2 В 380В 4 нормально открытых + 2 нормально закрытых контакта с реле РТТ-121 34.0А - это нереверсивный устройство для дистанционного управления трёхфазными двигателями с тепловой защитой. Бренд КЗЭА г.Кашин обеспечивает надёжную работу в промышленных условиях. Артикулы 050620421вв380000610 и пм12-040620 соответствуют одному продукту.

Назначение и область применения

Пускатель электромагнитный У2 В 380В 4 нормально открытых + 2 нормально закрытых контакта с реле РТТ-121 34.0А предназначен для включения и выключения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок: насосов, вентиляторов, конвейеров, компрессоров. Тепловое реле РТТ-121 защищает двигатель от перегрузки и обрыва фазы. Управление происходит через катушку 380 В переменного тока.

Технические характеристики

• Номинальный ток: 40 А - способен коммутировать нагрузку до 18,5 кВт
• Напряжение катушки управления: 380 В AC - работает от стандартной трёхфазной сети
• Напряжение изоляции: до 660 В - допустимо применение в сетях с повышенным напряжением
• Количество контактов: 4 нормально открытых (НО) и 2 нормально закрытых (НЗ) - позволяют реализовать сложные схемы управления
• Тепловое реле: РТТ-121, класс 20 - срабатывает при длительной перегрузке, регулируется под тип двигателя
• Степень защиты: IP54 - защищён от пыли и брызг воды, подходит для помещений с высокой запылённостью
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25C до +55C
• Способ монтажа: на монтажную плату - требует установки на DIN-рейку или жесткую поверхность
• Тип присоединения: винтовые зажимы - обеспечивают прочное соединение проводов сечением до 16 мм2
• Индикация: есть - наличие светодиода указывает на состояние включения

Совместимость и монтаж

Пускатель электромагнитный У2 В 380В 4 нормально открытых + 2 нормально закрытых контакта с реле РТТ-121 34.0А совместим с любыми стандартными DIN-рейками и панелями управления. Монтаж выполняется на горизонтальной поверхности с доступом к винтовым клеммам. Главные контакты подключаются к силовым проводам двигателя и сети; управляющая катушка - к цепям управления (например, кнопочному посту). Обязательно соблюдать полярность при подключении катушки - она работает только от переменного тока. Присоединение проводов - только винтовое, без обжима. Диаметр провода рекомендуется 1–16 мм2.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Тепловое реле РТТ-121 имеет сертификат соответствия на защиту от перегрузки. IP54 обеспечивает безопасную эксплуатацию в средах с пылью и влагой. Не применяйте в взрывоопасных зонах - степень защиты не соответствует требованиям взрывозащиты.

Преимущества

• Высокая надёжность механических контактов благодаря классу 20 - срок службы более 1 млн операций
• Встроенные контакты снижают необходимость внешних модулей - экономят место в шкафе управления
• Индикация состояния позволяет быстро определить работоспособность без тестера
• Защита от обрыва фазы и перегрузки - предотвращает выход из строя дорогостоящего оборудования
• Поддержка напряжения до 660 В - расширяет возможности применения в старых и промышленных системах

Ограничения применения

• Не предназначен для реверса - нельзя использовать для двигателей, которым требуется изменение направления вращения
• Максимальная рабочая температура +55C - не устанавливайте рядом с нагревательными элементами или в плохо вентилируемых местах
• Отсутствие световых сигнализаторов - индикация только одного цвета, без различения причин отказа
• Требуется внешнее подключение ограничителей перенапряжений (ОПН) для защиты катушки - в комплект не входят
• Не используется в помещениях с постоянным воздействием воды, масла или химикатов - IP54 не гарантирует герметичность

Примеры использования

• Управление насосом в системе водоснабжения - включение/выключение по уровню воды
• Конвейерная лента на пищевом производстве - автоматический пуск после сброса аварии
• Вентилятор в цеху с высокой запылённостью - надёжная работа при наличии пыли
• Компрессор в мастерской - защита от перегрузки при затруднённом запуске

Практические советы

• Проверьте соответствие сечения проводов - слишком тонкий провод вызовет перегрев, слишком толстый - трудности при зажиме
• Перед первым включением проверьте настройку теплового реле - он должен соответствовать номинальному току двигателя (не выше 40 А)
• Обеспечьте свободный доступ к клеммам - потребуется периодическая проверка затяжки винтов
• Добавьте ОПН параллельно катушке - продлит срок службы катушки при коммутациях с индуктивной нагрузкой
• Не используйте в условиях постоянной вибрации - возможен самопроизвольный отпуск контактов
• При замене - убедитесь, что новый пускатель электромагнитный У2 В 380В 4 нормально открытых + 2 нормально закрытых контакта с реле РТТ-121 34.0А имеет те же параметры: ток, напряжение катушки, количество контактов
