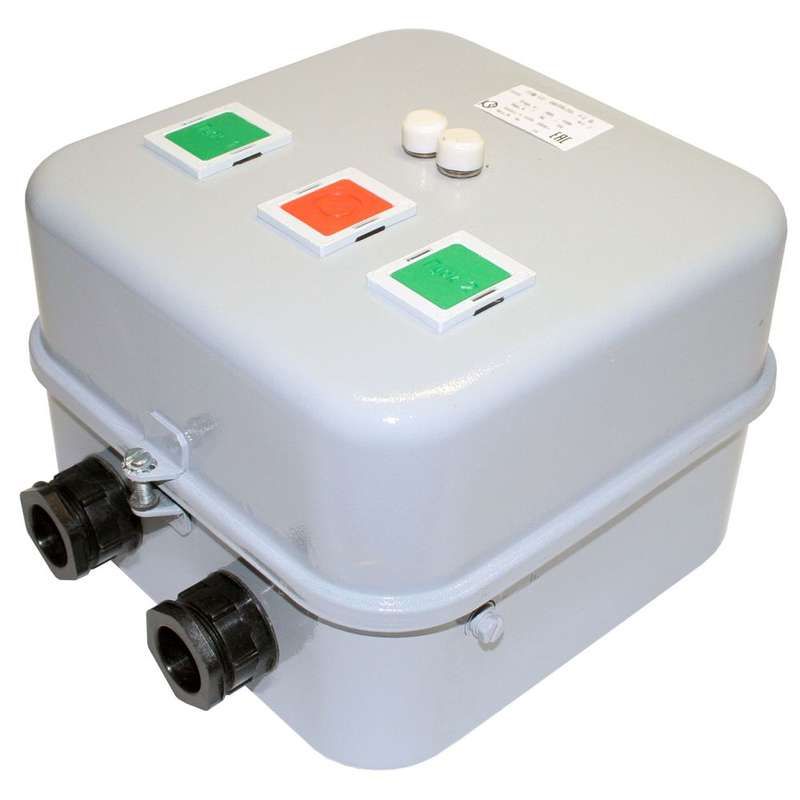

Пускатель электромагнитный ПМ12-040630 У2 380В (4з+2р) РТТ-121 34.0А - 050630421ВВ380000610 КашинЗЭА 380

Пускатель электромагнитный ПМ12-040630 У2 380В с тепловым реле РТТ-121 предназначен для дистанционного управления трёхфазными асинхронными двигателями мощностью до 18,5 кВт. Бренд КЗЭА обеспечивает надёжную работу в условиях повышенной влажности и запылённости. Артикул 050630421вв380000610 соответствует серийному исполнению У2.

Назначение и область применения

Пускатель электромагнитный ПМ12-040630 У2 380В используется для включения, выключения и защиты электродвигателей в стационарных системах автоматизации. Подходит для управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с короткозамкнутым ротором. Тепловое реле РТТ-121 защищает двигатель от длительной перегрузки и обрыва фазы. Применяется в промышленных щитах, на производственных линиях и в объектах ЖКХ.

Технические характеристики

• Номинальный ток: 40 А - способен коммутировать нагрузку до 18,5 кВт при 380 В
• Напряжение катушки управления: 380 В переменного тока (AC)
• Максимальное рабочее напряжение: 660 В - допускает использование в сетях с более высоким напряжением, чем катушка
• Количество контактов: 4 нормально открытых (НО) и 2 нормально закрытых (НЗ) - для реализации сложных схем управления
• Тепловое реле: РТТ-121, срабатывает при токе 34 А - защита от перегрева двигателя
• Степень защиты: IP54 - защищён от пыли и брызг воды, подходит для помещений с повышенной влажностью
• Климатическое исполнение: У2 - работает при температуре от −25C до +55C
• Способ монтажа: на монтажную плату - требует установки в распределительном шкафу
• Тип присоединения: винтовые зажимы - надёжное соединение проводов сечением до 16 мм2
• Класс выпуска: 20 - время срабатывания теплового реле соответствует классу 20 (до 20 минут при 6-кратном токе)
• Индикация: два светодиода - показывают состояние включения/выключения и аварии

Совместимость и монтаж

Пускатель ПМ12-040630 У2 380В монтируется исключительно на монтажную плату - не имеет крепления на DIN-рейку. Для подключения используйте провода сечением до 16 мм2. Главные контакты подключаются к двигателю через винтовые зажимы; управляющая катушка - к цепям контроля (например, кнопкам старта/стоп). Индикаторы расположены на лицевой стороне корпуса - видны при установленном устройстве в шкафу. Обязательно соблюдайте посадочные размеры платы - совместим с типовой конструкцией шкафов КЗЭА.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для электромагнитных контакторов. Тепловое реле РТТ-121 прошло проверку на соответствие ГОСТ Р 50030.5.1. Защита от перенапряжений на катушке не предусмотрена заводом - рекомендуется дополнительно установить ограничитель перенапряжения ОПН параллельно катушке управления, особенно при использовании с импульсными сигналами или длинными кабелями.

Преимущества

• Высокая надёжность механических контактов благодаря классу 20 и качественной сборке КЗЭА
• Чёткая индикация состояния - два светодиода позволяют оперативно определить причину отказа
• Гибкость схемы управления - сочетание 4 НО и 2 НЗ контактов позволяет реализовать блокировки, самоблокировку и сигнализацию
• Защита от перегрузки встроена - не требуется внешнее реле
• IP54 обеспечивает долгую службу даже в сырых помещениях

Ограничения применения

• Не предназначен для реверсивных схем - только нереверсивное управление
• Не монтируется на DIN-рейку - требует подготовки платы или крепления в шкафу
• Максимальная температура эксплуатации - 55 C; при более высоких температурах возможны ложные срабатывания реле
• Катушка рассчитана только на 380 В AC - нельзя использовать с постоянным током или другими напряжениями
• Отсутствует встроенная защита от перенапряжений - необходимо добавлять ОПН при наличии помех в цепи управления

Примеры использования

• Управление насосом водоснабжения в котельной - включение по сигналу датчика давления
• Автоматический запуск вентилятора в цеху после достижения заданной температуры
• Контроль работы конвейера на пищевом производстве с защитой от перегрузки
• Подключение компрессора в системе сжатого воздуха с индикацией аварийного отключения

Практические советы

• При монтаже на плату убедитесь, что площадка соответствует габаритам корпуса - отклонение более 1 мм вызывает перекос контактов
• Проверьте правильность подключения катушки перед первым включением - неверное напряжение повредит обмотку
• Настройте тепловое реле РТТ-121 точно под номинальный ток двигателя (не выше 34 А)
• Если система управления питается от дальнего щита, установите ОПН рядом с катушкой - предотвратите пробой из-за скачков напряжения
• Не применяйте в местах с постоянным воздействием струй воды - IP54 не гарантирует защиту от прямого водяного потока
• При замене устройства сохраняйте порядок подключения контактов - изменение схемы НО/НЗ может нарушить безопасность системы
