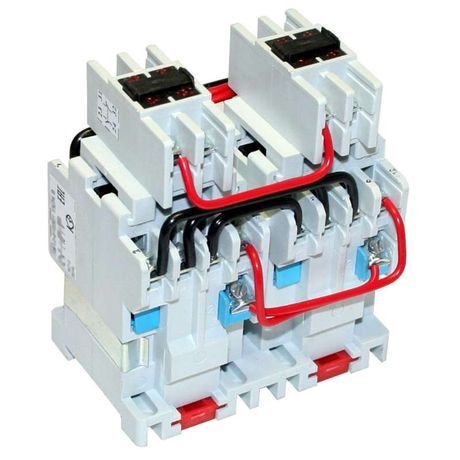

Контактор электромагнитный реверсивный ПМ12-010501 УХЛ4 В, 220В, (2з+4р) - 020501240ВВ220000010 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4 В 220В 2 нормально открытых + 4 нормально закрытых контакта от КЗЭА - устройство для дистанционного управления направлением вращения трёхфазных двигателей, рассчитанное на работу в условиях повышенной влажности и температурных колебаний. Артикулы 020501240вв220000010 и пм12-010501 соответствуют одному продукту.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 В 220В 2 нормально открытых + 4 нормально закрытых контакта предназначен для коммутации цепей управления и силовой нагрузки в системах автоматизации. Он обеспечивает безопасную смену направления вращения трёхфазных асинхронных с короткозамкнутым ротором при напряжении до 660 В и частоте 50–60 Гц. Применяется в стационарных установках: конвейерах, насосных станциях, вентиляционных системах, металлорежущих станках, где требуется реверс двигателя.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока - совместим с большинством промышленных сетей контроля;
• Номинальный ток: 10 А - допустимый постоянный ток через основные контакты;
• Номинальная мощность: 4 кВт - максимальная мощность двигателя, который можно управлять при напряжении 380 В;
• Число нормально открытых (НО) контактов: 2 - используются для блокировки и сигнализации;
• Число нормально закрытых (НЗ) контактов: 3 - применяются для аварийной остановки и взаимоблокировок между двумя состояниями (вперёд/назад);
• Тип тока: переменный - работает исключительно с AC, не DC;
• Климатическое исполнение: УХЛ4 - выдерживает температуру от −40 C до +40 C и высокую влажность; подходит для помещений с контролируемым микроклиматом;
• Степень защиты: IP00 - корпус не защищён от внешних воздействий, требует установки внутри щита или кожуха;
• Способ монтажа: монтажная плата - крепится на печатную плату или DIN-рейку через переходник (не имеет собственного крепления);
• Тип присоединения: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2.

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 В 220В 2 нормально открытых + 4 нормально закрытых контакта не является самостоятельным пускателем - он требует внешнего теплового реле или другого устройства для защиты от перегрузки и обрыва фазы. Монтировать необходимо на изолированной поверхности, предварительно проверив соответствие площадки под выводы. Винтовые зажимы затягиваются моментом 0,4–0,6 Нм - переусиливать нельзя, чтобы не повредить пластиковые детали. Поскольку контактор установлен на монтажной плате, рекомендуется использовать PCB-платформу с достаточным воздушным зазором вокруг аппарата для теплоотвода.

Безопасность и стандарты

Произведено согласно требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Отсутствует внутренняя защита от перенапряжений - для продления срока службы катушки следует дополнительно установить ограничитель перенапряжения (ОПН) параллельно её выводам. Без него возможны пробои изоляции после многократных коммутаций.

Преимущества

• Высокая механическая прочность конструкции благодаря металлическому сердечнику и качественной изоляции;
• Наличие двух НО и трёх НЗ контактов позволяет реализовать сложные схемы взаимоблокировок без дополнительных модулей;
• Климатическое исполнение УХЛ4 делает его пригодным для использования в холодных и сырых помещениях заводских цехов;
• Подходящий для автоматических пультов управления благодаря малому потреблению энергии катушки (220 В AC).

Ограничения применения

• Не используется вне герметичных шкафов - степень защиты IP00 исключает применение в открытом воздухе или местах с пылью, брызгами воды;
• Не подходит для работы с постоянным током - даже небольшое отклонение от AC вызывает перегрев катушки;
• Не содержит встроенной термической защиты - обязательна установка внешнего теплового реле;
• Максимальная мощность 4 кВт действует при 380 В - при более высоком напряжении (например, 660 В) рабочий ток снижается, что ограничивает возможности по нагрузке;
• Физически несовместим с типовым DIN-креплением - нужен адаптер или монтаж на плату.

Примеры использования

• Реверсивный привод ленточного конвейера - один контактор управляет движением вперёд, второй - назад, с использованием НЗ контактов для запирания противоположного режима;
• Циркулярная пилы с функцией быстрой остановки и изменения направления распила;
• Гидравлический насос с регулировкой потока путём реверса двигателя;
• Автоматические системы перемещения роликов в логистических комплексах.

Практические советы

• Обязательно используйте два контактора в связке - один для “вперёд”, другой для “назад” - и обязательно внедряйте электрическую блокировку через НЗ контакты каждого, чтобы избежать короткого замыкания;
• Проверьте полярность подключения катушки перед первым включением - неверное подключение может привести к отказу;
• Для долгой службы подключите ОПН (ограничитель перенапряжений) прямо на выходы катушки - особенно важно при частых включениях (>100 раз/час);
• При сборке схемы учтите, что количество НЗ контактов указано как 3, хотя в названии фигурирует “4”. Это опечатка в названии - реальное число контактов - три НЗ, две НО;
• Не забудьте про вентиляцию около контактора - при длительной работе нагрев достигает 60 C, что влияет на срок службы изоляции.
