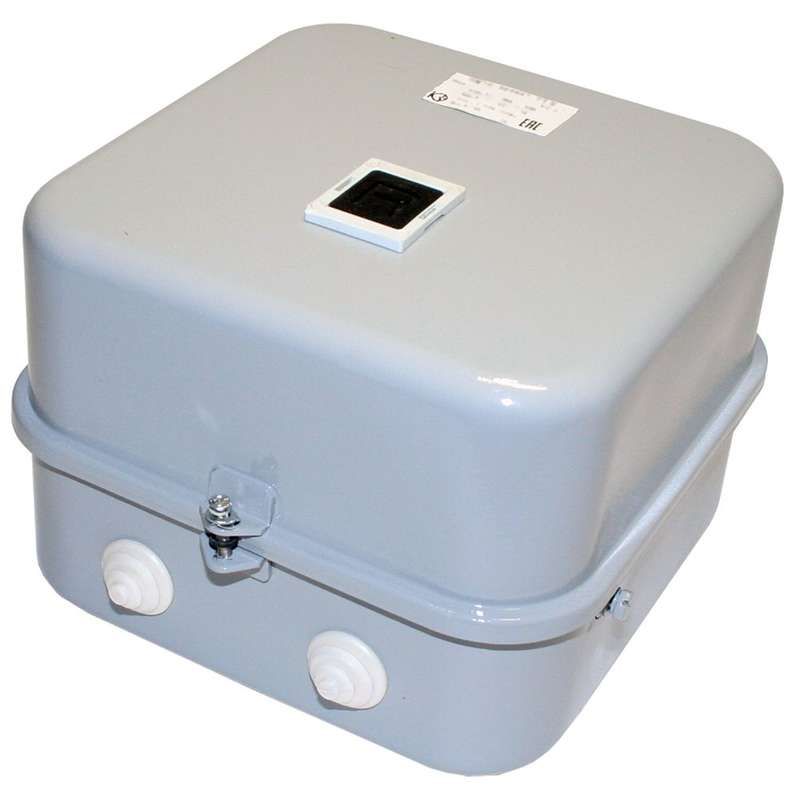

Пускатель электромагнитный ПМ12-025641 У3 В, 380В, (2з+4р), РТТ-131, 25,0А - 040641242ВВ380000810 КашинЗЭА

Пускатель электромагнитный У3 В 380В 25.0А (2 нормально открытых + 4 нормально закрытых контакта) РТТ-131 - это реверсивный пускатель с тепловым реле, предназначенный для дистанционного управления трёхфазными асинхронными двигателями мощностью до 11 кВт. Бренд КЗЭА и артикул РТТ-131 указывают на серийную продукцию, применяемую в промышленных системах автоматизации.

Назначение и область применения

Пускатель электромагнитный У3 В 380В 25.0А (2 нормально открытых + 4 нормально закрытых контакта) РТТ-131 используется для включения, выключения и реверса трёхфазных двигателей с короткозамкнутым ротором. Подходит для стационарных установок: насосов, вентиляторов, конвейеров, компрессоров. Тепловое реле обеспечивает защиту от перегрузок и обрыва фазы. Применяется в системах управления, где требуется надёжное и многократное коммутирование нагрузки.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать токи до этого значения в главной цепи
• Напряжение катушки управления: 380 В переменного тока (AC) - требует именно такого напряжения для срабатывания
• Номинальная мощность: 11 кВт - оптимальная мощность двигателя для данного пускателя
• Количество контактов: 2 нормально открытых (НО) + 4 нормально закрытых (НЗ) - позволяют реализовать сложные схемы управления, включая блокировки и сигналы
• Напряжение главной цепи: до 660 В - совместим с сетями 380 В и 660 В
• Частота: 50/60 Гц - работает в любых стандартах электросетей
• Климатическое исполнение: У3 - рассчитан на работу в помещениях с умеренным климатом, без агрессивной среды
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды; не предназначен для улицы или влажных зон
• Тепловое реле: да - встроенная защита от длительных перегрузок
• Индикация: да - наличие индикатора состояния (например, горящего светодиода при включении)
• Способ монтажа: монтажная плата - крепится на DIN-рейку или плату, не имеет корпуса для настенного монтажа
• Максимальная температура эксплуатации: 55 C - нельзя использовать в местах с высокими температурами окружающей среды
• Тип присоединения: винтовое - провода затягиваются болтами, требуют регулярной проверки момента затяжки
• Класс выпуска: Class 20 - время срабатывания теплового реле при перегрузке 20×Iн составляет около 20 секунд

Совместимость и монтаж

Пускатель РТТ-131 монтируется исключительно на монтажную плату или DIN-рейку. Он не имеет собственного корпуса, поэтому требует установки в распределительном щите. Главная цепь подключается через винтовые зажимы - используйте жилы сечением до 10–16 мм2 (зависит от производителя провода). Катушка управления питается от 380 В AC - не допускается подключение к постоянному току или другому напряжению. Для работы с реверсом необходим второй пускатель или внешний переключатель, так как этот аппарат уже содержит внутреннюю схему реверса. Обязательно убедитесь, что посадочное место соответствует габаритам аппарата - он не универсален по размерам.

Безопасность и стандарты

Пускатель электромагнитный У3 В 380В 25.0А (2 нормально открытых + 4 нормально закрытых контакта) РТТ-131 соответствует требованиям ГОСТ Р МЭК 60947-4-1. Защита от перегрузок обеспечивается встроенным тепловым реле. Для предотвращения пробоя катушки при отключении рекомендуется установить ограничитель перенапряжений (ОПН) параллельно её выводам - особенно в системах с частотными преобразователями или длинными кабелями.

Преимущества

• Встроенные 6 контактов (2 НО + 4 НЗ) снижают потребность в дополнительных модулях
• Наличие теплового реле устраняет необходимость в отдельном устройстве защиты
• Реверсивная конструкция позволяет управлять направлением вращения без внешних переключателей
• Индикация состояния упрощает диагностику в работе
• Винтовое присоединение обеспечивает надёжный контакт даже при вибрациях

Ограничения применения

• Не применяется во взрывоопасных зонах - степень защиты IP40 не соответствует требованиям взрывозащиты
• Не подходит для наружной установки - отсутствует защита от влаги и пыли
• Максимальная рабочая температура 55 C - запрещено использование рядом с нагревательными элементами или в плохо вентилируемых шкафах
• Требуется внешнее питание 380 В AC - несовместим с сетью 220 В или DC
• Не имеет встроенных функций частотного управления - только пуск/останов/реверс

Примеры использования

• Управление конвейерной лентой, которая должна двигаться вперёд и назад
• Включение/выключение вентилятора охлаждения в технологическом оборудовании
• Автоматический пуск насоса в системе водоснабжения с возможностью аварийной остановки
• Комбинированные системы с кнопочными постами и сигнальными лампами - благодаря наличию НО и НЗ контактов

Практические советы

• Проверьте момент затяжки винтов при первом монтаже и после 10–20 циклов включения - ослабление вызывает перегрев
• Если пускатель установлен в шкафу, обеспечьте воздушный поток - перегрев сокращает срок службы катушки и контактов
• Для долгой жизни устройства не включайте его чаще 60 раз в час - превышение сокращает механический ресурс
• Подключайте ОПН (ограничитель перенапряжений) параллельно катушке, если система использует импульсные нагрузки или частотники
• При использовании нескольких пускателей в одном шкафу - следите за расстоянием между ними, чтобы не было перегрева соседних аппаратов
• Артикулы 040641242вв380000810 и пм12-025641 - это один и тот же аппарат. Уточняйте номер при заказе, чтобы избежать путаницы
