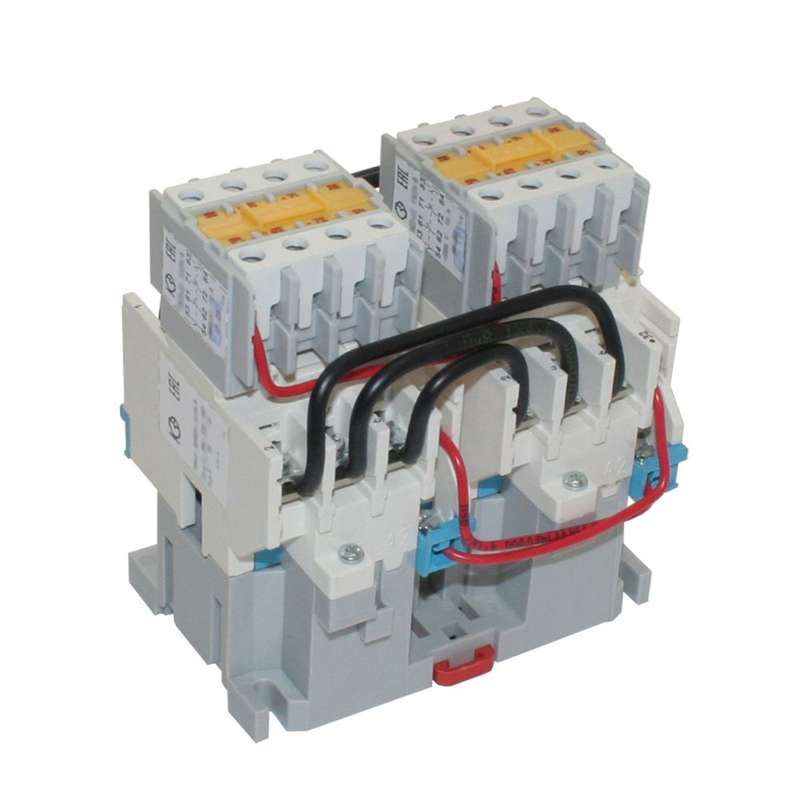

Контактор электромагнитный реверсивный ПМ12-025501 УХЛ4 В 380В (4з+6р) - 040501460ВВ380000010 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4 В 380В 4 нормально открытых + 6 нормально закрытых контактов от КЗЭА - устройство для дистанционного управления трёхфазными двигателями с возможностью изменения направления вращения. Артикулы пм12-025501 и 040501460вв380000010 соответствуют этой модели, предназначенной для стационарных установок с питанием до 660 В.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 В 380В 4 нормально открытых + 6 нормально закрытых контактов используется для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Он обеспечивает дистанционный запуск, остановку и реверсирование двигателя - то есть изменение направления вращения - через внешнее управление. Применяется в системах автоматизации: конвейерах, насосах, вентиляторах, станках с ЧПУ, где требуется двунаправленное движение.

Технические характеристики

• Напряжение катушки управления: 380 В переменного тока - требует питания именно такой величины для срабатывания;
• Номинальное напряжение контактов: до 660 В - позволяет работать в сетях с высоким напряжением;
• Номинальный ток: 25 А - способен выдерживать нагрузку до этого значения без перегрева;
• Номинальная мощность: 11 кВт - оптимальна для двигателей указанной мощности при напряжении 380–400 В;
• Род тока: переменный (AC), 50/60 Гц - совместим с промышленными сетями;
• Контакты: 4 нормально открытых (НО) и 6 нормально закрытых (НЗ) - позволяют реализовать сложные логические схемы управления и блокировки;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, в помещениях с контролируемой влажностью;
• Степень защиты: IP00 - нет защиты от пыли и воды; корпус полностью открытый, требует установки в защищённом шкафу;
• Способ монтажа: на монтажную плату - крепится болтами к печатной плате или металлической основе, не имеет DIN-рейки;
• Тип присоединения: винтовые зажимы - провода затягиваются гайками, надёжно фиксируются.

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 В 380В 4 нормально открытых + 6 нормально закрытых контактов не предусматривает установку на DIN-рейку. Его необходимо монтировать на жёсткую поверхность - например, на металлический щит или плату с отверстиями под крепёж. Подключение силовых цепей выполняется через винтовые зажимы: фазы L1-L3 и T1-T3 должны быть подключены правильно, чтобы избежать короткого замыкания при реверсе. Управляющая катушка получает питание 380 В от внешнего устройства (например, кнопочного поста или PLC). Обязательно соблюдайте полярность при подключении катушки - неверное подключение может повредить её.

Безопасность и стандарты

Контактор соответствует требованиям к оборудованию для промышленного применения, однако из-за степени защиты IP00 он не допускается к установке вне электрошкафа. Для защиты катушки от импульсных перенапряжений рекомендуется использовать ограничитель перенапряжений ОПН, установленный параллельно катушке. Это особенно важно при использовании с реле или микроконтроллерами, так как скачки напряжения могут вызвать выход из строя управляющей электроники.

Преимущества

• Высокая надёжность механической коммутации при длительной эксплуатации;
• Чёткая раздельная схема контактов: 4 НО и 6 НЗ обеспечивают гибкость в проектировании блокировочных цепей;
• Подходит для работы в широком диапазоне температур, характерных для промышленных помещений в России;
• Простое обслуживание: доступ к контактам и возможность замены при необходимости;
• Совместим с большинством стандартных схем реверса двух контакторов (A+B).

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - IP00 исключает использование без корпуса;
• Не предназначен для частого включения/выключения более 600 раз в час - риск перегрева и быстрого износа контактов;
• Не содержит встроенной тепловой защиты - обязательно используйте отдельные тепловые реле при защите двигателя от перегрузки;
• Требует точного соблюдения схемы подключения при реверсе - ошибки могут привести к короткому замыканию между фазами;
• Не подходит для мобильных или наружных установок.

Примеры использования

• Реверсивный привод конвейера - двигатель меняет направление движения при смене режима работы;
• Станок с перемещением стола в обоих направлениях - управление через две кнопки “вперёд” и “назад”;
• Вентиляционная система с функцией продувки - переключение вентилятора на вытяжку и нагнетание;
• Автоматизированная линия с подъёмником - движение вверх/вниз с помощью двух контакторов.

Практические советы

• При сборке схемы реверса всегда используйте механическую и электрическую блокировку - предотвращает одновременное включение обоих контакторов;
• Проверьте посадочные отверстия перед монтажом - они должны точно совпадать с размерами основания контакта;
• Затягивайте винтовые зажимы усилием 0,5–0,7 Нм - слишком сильное давление повредит медные шины;
• Для долгой службы регулярно проверяйте состояние контактов - окисление снижает проводимость и вызывает перегрев;
• Если контактор работает в условиях частых пусков, установите ОПН - это продлит срок службы катушки и управляющего оборудования.
