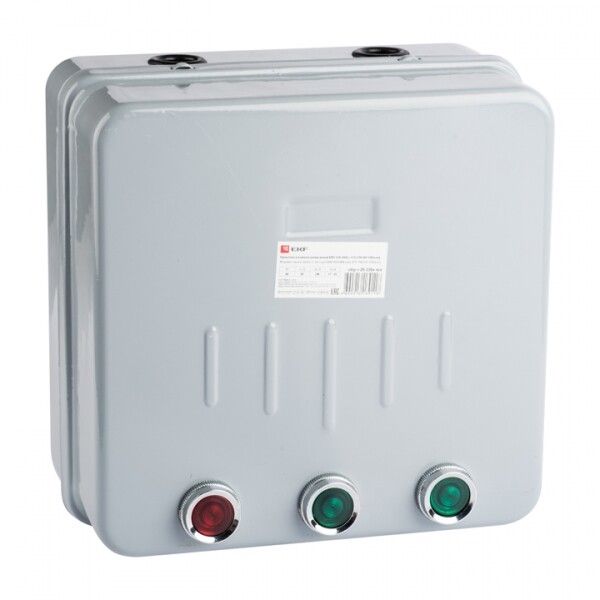

Пускатель реверсивный КМЭ 18А 230В с РТЭ IP44 в корп. PROxima EKF ctrp-r-18-230v-rev

Пускатель в корпусе реверсивный КМЭ 18А 230В с реле тепловой защиты IP44 от бренда EKF (арт. ctrp-r-18-230v-rev) предназначен для безопасного запуска, остановки и изменения направления вращения электродвигателей с защитой от перегрузок. Подходит для установки в распределительных щитах на монтажную плату.

Назначение и область применения

Пускатель в корпусе реверсивный КМЭ 18А 230В с реле тепловой защиты IP44 используется для управления трёхфазными асинхронными двигателями. Он обеспечивает пуск, остановку и реверс - то есть изменение направления вращения - без необходимости доступа к внутренним контактам. Применяется там, где требуется частая смена направления работы: насосы, вентиляторы, конвейеры, лебедки, станки с реверсивным ходом. Тепловое реле защищает двигатель от перегрева при длительной перегрузке или обрыве фазы.

Технические характеристики

• Номинальный рабочий ток: 18 А (при напряжении 400 В переменного тока)
• Напряжение катушки управления: 230 В переменного тока
• Мощность двигателя: до 7 кВт при 400 В, до 4 кВт при 230 В
• Диапазон настройки тепловой защиты: 12–18 А - можно точно адаптировать под конкретный двигатель
• Класс защиты от перегрузки: Class 10 - автоматическое отключение через 10 секунд при токе в 7,2 раза выше уставки
• Условный ток короткого замыкания: 3000 А - способен выдерживать кратковременные скачки тока без повреждений
• Количество контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - используются для управления и сигналов
• Степень защиты корпуса: IP44 - защита от предметов больше 1 мм и брызг воды со всех сторон
• Температурный режим: работает при температуре до +40 C - не рекомендуется для установки в жарких помещениях без принудительного охлаждения
• Способ монтажа: на DIN-рейку или монтажную плиту - не требует специальных креплений
• Тип соединения: винтовые зажимы - совместимы с медными и алюминиевыми проводами
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Пускатель в корпусе реверсивный КМЭ 18А 230В с реле тепловой защиты IP44 имеет шесть постов - два основных контакта для силового тока и четыре вспомогательных для управления. Монтаж осуществляется на монтажную плату или DIN-рейку. Для подключения используйте провода сечением до 2,5 мм2 (медные) или до 4 мм2 (алюминиевые). Убедитесь, что напряжение сети управления соответствует 230 В - при неверном питании катушка не сработает. Обязательно соблюдайте полярность при подключении цепи управления. Комплектуется тремя кнопками на крышке: “Пуск”, “Стоп” и “Реверс”. Переключение между положениями происходит механически - исключена случайная активация одновременно двух команд.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-4-1 и ГОСТ IEC 60947-5-1. Конструкция предусматривает взаимоблокировку - невозможность одновременного включения обоих контакторов, что исключает короткое замыкание между фазами. Автоматическая тепловая защита отключает нагрузку при превышении допустимого тока, снижая риск выхода двигателя из строя. Возможность аварийной остановки реализована через кнопку “Стоп” - она всегда находится в верхнем положении и легко доступна даже при работе оборудования.

Преимущества

• Цельнолитой металлический корпус IP44 - надёжная защита от пыли и влаги, подходящая для помещений с повышенной влажностью
• Встроенные кнопки на крышке - удобство операционного контроля без вскрытия корпуса
• Настройка тепловой защиты в диапазоне 12–18 А - точная адаптация под реальную нагрузку двигателя
• Поддержка алюминиевых и медных проводов - гибкость при использовании существующей проводки
• Возможность внешнего перезапуска - позволяет использовать устройство в системах с удалённым управлением
• Высокая долговечность - гарантия 7 лет указывает на качество сборки и комплектующих

Ограничения применения

• Не постоянного тока - только переменный ток (AC)
• Максимальная температура эксплуатации +40 C - нельзя устанавливать рядом с нагревательными элементами или в плохо вентилируемых местах
• Отсутствие световой индикации - невозможно определить состояние включения/выключения визуально без внешних индикаторов
• Не рассчитан на частый пуск более 60 раз в час - высокая частота включений может вызвать перегрев контактов
• Требует наличия свободного места вокруг для теплоотвода - плотная упаковка в щите снижает эффективность охлаждения

Примеры использования

• Оборудование для производства: реверсивные конвейеры, подъёмники, транспортеры
• ЖКХ и водоснабжение: насосные станции с автоматическим переключением направления потока
• Лесопилки и деревообработка: станки с перемещением режущего инструмента в обе стороны
• Автоматизация складов: системы с движущимися полками или лифтами, нуждающимися в смене направления движения

Практические советы

• Выбирая пускатель в корпусе реверсивный КМЭ 18А 230В с реле тепловой защиты IP44, проверьте соответствие тока двигателя уставкам термореле - лучше выбрать уставку чуть ниже максимального потребления
• При подключении алюминиевых проводов обязательно используйте переходные наконечники и затягивайте винты усилием 0,5–0,7 Нм - переусилие повредит металл
• Для систем с дистанционным управлением подключите внешнюю кнопку “Стоп” параллельно встроенной - повысится уровень безопасности
• Не забудьте про обязательную проверку блокировки перед первым включением - попробуйте одновременно нажать “Пуск” и “Реверс”: ни один из контакторов не должен включиться
• Если оборудование работает в условиях пыли или сырости - регулярно осматривайте герметичность крышки и целостность уплотнителей
