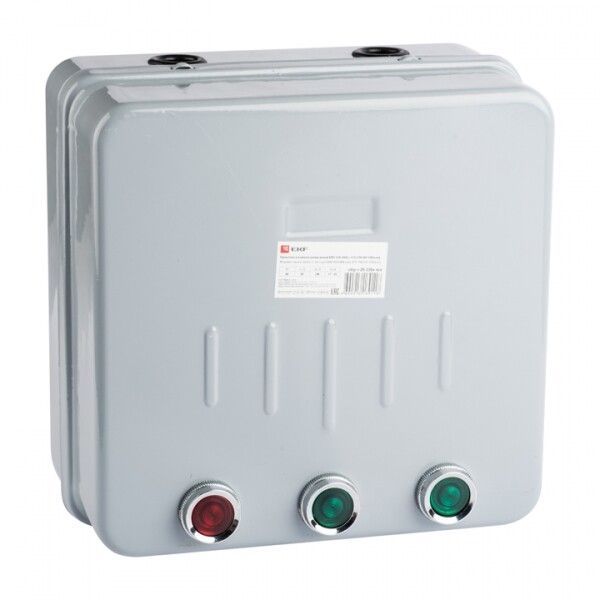

Пускатель реверсивный КМЭ 9А 230В с РТЭ IP44 в корп. PROxima EKF ctrp-r-9-230v-rev

Пускатель в корпусе реверсивный КМЭ 9А 230В с реле тепловой защиты IP44 от бренда EKF серии PROxima предназначен для безопасного запуска, остановки и изменения направления вращения электродвигателей, обеспечивая защиту от перегрузок и обрыва фаз. Устройство компактно, надёжно и рассчитано на частые циклы работы.

Назначение и область применения

Пускатель в корпусе реверсивный КМЭ 9А 230В с реле тепловой защиты IP44 используется для управления трёхфазными асинхронными двигателями мощностью до 2,2 кВт при напряжении 230 В переменного тока. Подходит для оборудования, где требуется изменение направления вращения: насосы, вентиляторы, конвейеры, шнековые питатели, станки с реверсивным ходом. Интегрированное теплообмоточное реле защищает двигатель от перегрева при длительной нагрузке или обрыве фазы.

Технические характеристики

• Номинальный рабочий ток: 9 А (AC-3)
• Напряжение катушки управления: 230 В переменного тока
• Номинальная мощность при 230 В: 2,2 кВт
• Класс защиты реле: 10 – автоматическое отключение при перегрузке через 5–10 минут при 1,2×Iном
• Степень защиты корпуса: IP44 – защита от предметов >1 мм и брызг воды со всех сторон
• Диапазон уставок теплового реле: 7–10 А – можно настроить под конкретную нагрузку
• Условный ток короткого замыкания: 1000 А – совместим с типичными автоматическими выключателями до 100 А
• Температурный режим: допустимо использование при температуре до +40 C
• Способ монтажа: на монтажную плату (панель)
• Количество контактных групп: 6 постов (три пары для основной цепи, одна пара для реверса)
• Количество нормально открытых контактов: 1 (для сигнализации состояния)
• Гарантия: 84 месяца

Совместимость и монтаж

Пускатель в корпусе реверсивный КМЭ 9А 230В с реле тепловой защиты IP44 имеет винтовые зажимы для подключения проводов – подходят как медные, так и алюминиевые жилы. Монтаж осуществляется на вертикальную поверхность с помощью болтов через отверстия в корпусе. Для правильной установки необходимо соблюдать посадочные габариты и обеспечивать доступ к кнопкам «Пуск», «Стоп» и «Реверс». Обязательно проверьте соответствие сечения провода: рекомендовано использовать кабель с площадью сечения 0,5–4 мм2. Отдельно подключается управление катушкой (L/N) и силовая цепь (U/V/W).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-4-1 и ГОСТ IEC 60947-5-1. Тепловое реле обеспечивает защиту от перегрузки и обрыва фазы, что снижает риск повреждения двигателя. Конструкция исключает случайное одновременное включение двух контакторов благодаря механической блокировке между прямыми и реверсивными контактами. Компоненты выполнены из самозагасающего материала, обеспечивают высокую пожаробезопасность.

Преимущества

• Реверсивная схема реализована внутри одного корпуса – не требует внешних модулей
• На лицевой панели расположены три удобные кнопки: «Пуск», «Стоп», «Реверс» – операционный контроль без лишнего оборудования
• Защита IP44 позволяет применять устройство в помещениях с повышенной влажностью, пылью или возможностью попадания брызг
• Металлический корпус увеличивает долговечность и устойчивость к механическому воздействию
• Возможность внешней блокировки и аварийной остановки – легко интегрируется в системы безопасности
• Высокая отказоустойчивость при частых включениях/выключениях

Ограничения применения

• Не постоянного тока – работает только с переменным током 230 В
• Запрещено использование при температуре выше +40 C – не подходит для печей, сушилок, нагреваемых камерах
• Мощность двигателя не должна превышать 2,2 кВт при 230 В; при 380 В максимальная мощность будет выше, но этот вариант не предусмотрен конструкцией
• Отсутствуют световые индикаторы – состояние устройства нельзя определить визуально без внешней сигнализации
• Не предназначен для взрывоопасных зон – класс защиты IP44 недостаточен для категории Ex

Примеры использования

• Оборудование для производства: реверсивные конвейеры, подъёмники, шнековые смесители
• Жилищно-коммунальные системы: насосы для перекачки воды, вентиляционные установки с регулировкой потока воздуха
• Легкая промышленность: станки с ЧПУ, точильные круги, оборудование с двунаправленным движением
• Автоматические ворота и люки, где нужен контролируемый реверс

Практические советы

• Выбирая пускатель в корпусе реверсивный КМЭ 9А 230В с реле тепловой защиты IP44, убедитесь, что ток двигателя не превышает 9 А – даже если мощность ниже 2,2 кВт, но ток выше, используйте более мощный аналог
• При использовании алюминиевых проводов обязательно применяйте переходные наконечники и затягивайте винты усилием 0,5–0,7 Нм – переусердствовать опасно
• Проверяйте настройку теплового реле перед первым запуском: уставка должна быть равна номинальному току двигателя +-5%
• Часто забывают про необходимость подключения нулевой и фазной линии к катушке – без этого пускатель не сработает, хотя контакты будут целы
• Для систем с удалённой остановкой используйте возможность внешнего перезапуска – подключите кнопку «Стоп» в последовательную цепь
• При работе в условиях пыли периодически осматривайте контакты – IP44 не гарантирует полную герметичность, особенно после нескольких лет эксплуатации
