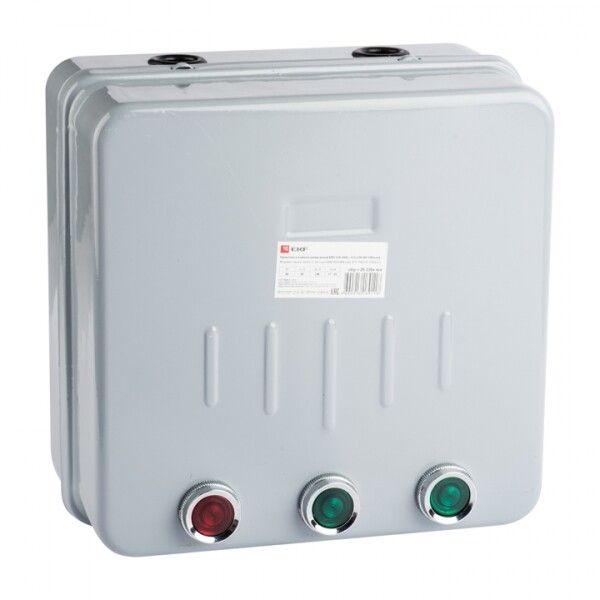

Пускатель реверсивный КМЭ 9А 400В с РТЭ IP44 в корп. PROxima EKF ctrp-r-9-400v-rev

Пускатель в корпусе реверсивный КМЭ 9А 400В с реле термической защиты IP44 от EKF PROxima предназначен для безопасного запуска, остановки и изменения направления вращения электродвигателей мощностью до 4 кВт, обеспечивая защиту от перегрузок и обрыва фаз.

Назначение и область применения

Пускатель в корпусе реверсивный КМЭ 9А 400В с реле термической защиты IP44 используется там, где требуется частая смена направления вращения двигателя - например, на конвейерах, лифтах, насосных станциях, металлорежущих станках и других устройствах с реверсивной нагрузкой. Он сочетает функции пуска, остановки, реверса и тепловой защиты в одном компактном устройстве.

Технические характеристики

• Номинальный рабочий ток: 9 А (по классу AC-3)
• Номинальная мощность: 4 кВт при напряжении 230–400 В переменного тока
• Напряжение питания катушки управления: 380 В переменного тока
• Степень защиты: IP44 - защищён от брызг воды и предметов более 1 мм
• Класс защиты от перегрузки: 10 - время срабатывания реле соответствует стандартному графику для двигателей
• Диапазон регулировки теплового реле: 7–10 А - можно точно настроить порог срабатывания под конкретную нагрузку
• Условный ток короткого замыкания: 1000 А (класс координации 2 - совместим с автоматическими выключателями категории B/C)
• Температурный режим работы: до +40 C - не рекомендовано применение в условиях высокой температуры выше этого значения
• Способ монтажа: на монтажную плату (панель) - требует установки в распределительный щит
• Количество контактных групп: 6 постов (три пары нормально открытых контактов для основной цепи и управления)
• Количество нормально открытых (НО) контактов: 1 - сигналом или блокировкой
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Пускатель в корпусе реверсивный КМЭ 9А 400В с реле термической защиты IP44 рассчитан на монтаж на вертикальную поверхность внутри электрошкафа. Подключение осуществляется через винтовые зажимы - допускается использование как медных, так и алюминиевых проводов. Для правильной сборки важно соблюдать посадочные габариты и использовать шины или клеммы подходящего сечения. Устройство имеет три кнопки на передней панели: “Пуск”, “Стоп” и “Реверс”. Перед первым запуском проверьте соответствие напряжения катушки (380 В) и убедитесь, что питание подается на все три фазы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1 и реализует принципы безопасности типа 2: при коротком замыкании не происходит повреждений, которые делают невозможным дальнейшую работу оборудования после замены элементов. Тепловое реле защищает двигатель от длительной перегрузки и обрыва фазы. Отказ одного из контакторов не позволяет активировать противоположное направление - исключена возможность одновременного включения обоих направлений.

Преимущества

• Цельнometаллический корпус с IP44 - надёжная механическая прочность и защита от попадания инструментов и капель воды
• Встроенное термореле с регулировкой 7–10 А - точная адаптация под реальную нагрузку двигателя
• Реверсивная схема с блокировкой - исключает случайное одновременное включение двух направлений
• Возможность внешнего перезапуска - удобно для систем с удалёнными командами или интерфейсами
• Поддержка перезапуска после срабатывания защиты - снижает простои при временных перегрузках
• Совместимость с алюминием и медью - экономичнее при использовании существующей проводки

Ограничения применения

• Не постоянного тока - работает только с переменным током (AC)
• Максимальная температура окружающей среды - 40 C; при более высоких температурах возможны отказы реле
• Нет встроенной световой индикации - необходимо подключать внешние индикаторы для контроля состояния
• Требуется установка в закрытом щите - не предназначен для открытого монтажа вне помещения
• Напряжение управления - только 380 В; нельзя использовать с сетями 220 В без преобразования

Примеры использования

• Ленточные конвейеры - изменение направления движения для перемещения материалов в обе стороны
• Шахтные подъёмники - управление подъёмом/опусканием с аварийной остановкой
• Обрабатывающие станки - реверсирование шпинделя для смены операций (резьба, фрезерование)
• Вентиляционные системы с двунаправленной работой - оптимизация воздушных потоков

Практические советы

• При подборе пускателя всегда сравнивайте номинальный ток двигателя с уставкой реле - она должна находиться в середине диапазона 7–10 А
• Проверяйте целостность блокировки между прямыми и обратными контактами перед первым включением - это предотвратит короткое замыкание
• Для долговечности используйте качественные кабели с достаточным сечением - особенно при работе на границе 9 А
• Если система требует дистанционного управления, воспользуйтесь возможностью внешнего перезапуска - подключите кнопки через дополнительные цепи
• Не забудьте про обязательную защиту входа - установите автоматический выключатель с характеристикой C или D перед этим пускателем
• При обслуживании отключайте питание полностью - даже при выключенном состоянии часть контактов остаётся под напряжением
