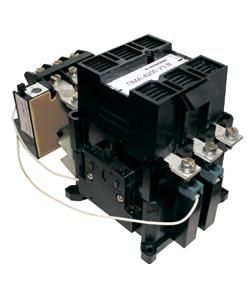

Пускатель электромагнитный ПМА 4200 УХЛ4 В 110В/50Гц 2з+2р 63А нереверсивный с реле РТТ-221П 53.5-63А IP00 Электротехник ET055841

Пускатель электромагнитный ПМА-4200 УХЛ4 В, 110В, 2 нормально открытых + 2 нормально замкнутых, 63А, нереверсивный, с реле РТТ-221П 53,5–63,0А, IP00 - это комбинированный аппарат для дистанционного включения и отключения электродвигателей с тепловой защитой. Бренд Электротехник выпускает этот пускатель для промышленного оборудования, где требуется надежное управление нагрузкой до 63 А. Артикул et055841 соответствует модели с встроенным термореле и питанием катушки 110 В переменного тока.

Назначение и область применения

Пускатель электромагнитный ПМА-4200 УХЛ4 В предназначен для удалённого включения и выключения электрических цепей под нагрузкой, особенно - трёхфазных асинхронных двигателей. Он сочетает в себе контактор и тепловое реле РТТ-221П, что обеспечивает защиту двигателя от перегрузки, перекоса фаз, длительного пуска и заклинивания ротора. Применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами, лифтами, кранами, станками, системами АВР и освещения. Подходит для сборки промышленных щитов: ЩОТ, УКРМ, АВР, ЩР, ЩУР, ПР и других НКУ.

Технические характеристики

• Номинальный ток: 63 А - способен коммутировать нагрузки до этой величины без перегрева;
• Напряжение питания катушки: 110 В переменного тока (AC) - требует именно такого управляющего напряжения, совместим с сетями 110 В, частотой 50/60 Гц;
• Количество контактов: 2 нормально открытых (НО) + 2 нормально замкнутых (НЗ) - позволяют реализовать сложную логику управления, например, блокировки или сигнализацию состояния;
• Тип: нереверсивный - не поддерживает изменение направления вращения двигателя; для реверса нужен второй пускатель;
• Коммутируемая мощность при 400 В: 25,2 кВт - рассчитан на двигатели до этого класса мощности;
• Подключение силовой цепи: винтовые зажимы - надёжное, но требует периодической проверки затяжки;
• Степень защиты: IP00 - нет защиты от пыли и воды, используется только внутри защищённых корпусов или щитов;
• Способ монтажа: на монтажную плату - крепится болтами к металлической или пластиковой панели, не имеет DIN-рейки;
• Тепловое реле: РТТ-221П, диапазон регулировки 53,5–63,0 А - настраивается под конкретный двигатель, срабатывает при превышении тока более чем на 10–15% от установленного значения.

Совместимость и монтаж

Пускатель электромагнитный ПМА-4200 УХЛ4 В монтируется исключительно на монтажную плату. Для установки необходимы отверстия под крепёжные болты - размеры не указаны, но типичны для аналогичных моделей серии ПМА. Катушка управления работает только от 110 В переменного тока - нельзя использовать с постоянным током или другими напряжениями (например, 220 В). Силовые клеммы принимают провода сечением до 25 мм2. Тепловое реле РТТ-221П встроенное и несъёмное - его настройка выполняется только через механический регулятор перед запуском системы. Не совместим с DIN-рейками, не подлежит быстрому демонтажу без отключения питания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.1 для электромагнитных контакторов. Работает в температурном диапазоне, предусмотренном для исполнения УХЛ4 - от −40 C до +40 C, при относительной влажности до 90 % при 25 C. Отсутствие степени защиты IP00 требует обязательного размещения в герметичных или закрытых электрошкафах. Не допускается использование во взрывоопасных средах без дополнительной защиты.

Преимущества

• Высокая надёжность благодаря проверенной конструкции серийного контактора ПМА;
• Встроенное тепловое реле снижает количество внешних компонентов и уменьшает риск некорректной настройки защиты;
• Оптимальный режим работы - минимальный уровень шума при включении/выключении;
• Широкий диапазон рабочих температур делает его пригодным для использования в холодных и жарких помещениях;
• Простая и проверенная система винтового подключения - долговечна и ремонтопригодна.

Ограничения применения

• Не применяется вне закрытых щитов - IP00 не защищает от пыли, влаги, случайного прикосновения;
• Нельзя использовать для реверсивных схем - требуется два отдельных пускателя;
• Не подходит для частотного управления - только пуск/остановка;
• Требуется точная настройка теплового реле под реальный ток двигателя - неверная установка приведёт к ложному срабатыванию или отказу защиты;
• Отсутствует индикация состояния - необходимо подключать отдельные световые сигналы;
• Не рекомендован для высокочастотных включений (>120 раз/час) - возможен износ контактной группы.

Примеры использования

• Управление насосом в системе водоснабжения - пускатель включает насос при достижении нижнего уровня в баке, отключает при верхнем уровне;
• Контроль вентилятора в цеху - включается по таймеру или датчику температуры, защищён от перегрузки при забитом фильтре;
• Автоматический ввод резерва (АВР): один пускатель подключает основной источник, другой - резервный, ПМА-4200 здесь служит главным коммутационным элементом;
• Управление конвейером на пищевом производстве - пускатель включает двигатель после сброса аварии, реле предотвращает повреждение при заклинивании ленты.

Практические советы

• Перед первым запуском обязательно проверьте настройку теплового реле - установите ток срабатывания равным номинальному току двигателя (не выше!);
• Проверяйте затяжку винтов силовых клемм каждые 6 месяцев - ослабление вызывает нагрев и выход из строя;
• Не используйте пускатель в местах с высокой запылённостью или влажностью - даже если он стоит в шкафу, внутренняя пыль может попасть через вентиляцию;
• Для контроля состояния подключите параллельно контактам НО/НЗ индикаторы или PLC-входы - без них невозможно диагностировать работу в реальном времени;
• Если вам нужна реверсивная схема - выбирайте два таких пускателя с блокировкой, чтобы избежать одновременного включения;
• При замене - убедитесь, что новый пускатель имеет ту же катушку (110 В AC) и тот же диапазон теплового реле - иначе потребуется перенастройка всей системы.
