Матрица для пробивки отверстий МПО-22.0 (комплект) КВТ 85451

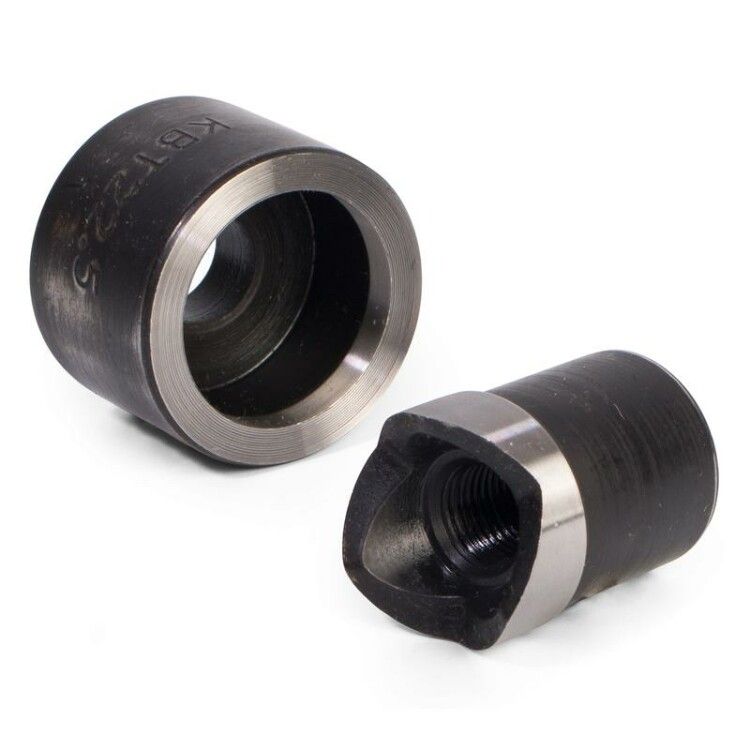

Матрица для пробивки отверстий МПО-22,0 серия ПРОФИ, КВТ - это комплект из матрицы и пуансона, предназначенный для точной пробивки круглых отверстий диаметром до 22 мм в листовой стали толщиной до 1,5 мм. Устройство совместимо с гидравлическими прессами серии ППО и ПГПО, обеспечивает надёжную работу в условиях производства и удобство удаления отходов.

Назначение и область применения

Матрица для пробивки отверстий МПО-22,0 серия ПРОФИ, КВТ используется для формирования круглых отверстий в металлических листах. Подходит для работ с листовой сталью ST 37, где требуется высокая точность и чистота кромок. Применяется в машиностроении, сборке оборудования, изготовлении шкафов, панелей и корпусов, особенно там, где необходима регулярная пробивка одинаковых отверстий.

Технические характеристики

• Тип изделия: Перфоформа (комплект матрица + пуансон)
• Максимальный диаметр отверстия: 22 мм
• Максимальная толщина обрабатываемого материала: 1,5 мм
• Форма отверстия: Круглая
• Размеры отверстия (Д×Ш×В): 22×22×3 мм
• Обрабатываемый материал: Листовая сталь ST 37
• Режим работы: Гидравлический
• Способ приведения в действие: Гидравлический

Совместимость и монтаж

Матрица для пробивки отверстий МПО-22,0 серия ПРОФИ, КВТ работает только с гидравлическими прессами, указанными производителем. Полностью совместима со следующими моделями:

• ППО-60
• ППО-115
• ПГПО-60
• ПГПО-60А
• ПГРО-60А
• ПГРОп-60А
• ПГРОу-60А
• ПГАПО-60А

Установка выполняется в соответствии с инструкцией пресса: матрица фиксируется в нижнем держателе, пуансон - в верхнем. Обязательно проверьте центровку перед запуском. Нельзя использовать с механическими или пневматическими прессами.

Безопасность и стандарты

Произведено в соответствии с требованиями безопасности для промышленного оборудования. Работает исключительно в гидравлическом режиме - применение других методов привода недопустимо. Для безопасной эксплуатации используйте средства защиты рук и глаз, соблюдайте правила работы с гидравликой.

Преимущества

• Комплект «матрица–пуансон» разработан так, чтобы отход (вырезанный кружок) легко выходил из пуансона - снижается риск заклинивания и простоев.
• Высокая точность формы и размера отверстия за счёт жесткой геометрии рабочих поверхностей.
• Стандартные размеры позволяют заменить износившиеся элементы без доработки оборудования.
• Поддерживается долговременная работа благодаря прочным материалам, рассчитанным на многократные циклы.

Ограничения применения

• Не подходит для материалов толще 1,5 мм - возможна деформация или повреждение инструмента.
• Не применяется для мягких металлов (например, алюминия) или неметаллических материалов - не протестировано и не гарантируется результат.
• Требует наличия именно гидравлического пресса из списка совместимости; использование другого оборудования приведёт к отказу или аварии.
• Запрещена работа без смазки направляющих и контактных поверхностей - это сокращает срок службы.

Примеры использования

• Пробивка крепёжных отверстий в корпусах распределительных щитов из стали ST 37.
• Формирование вентиляционных отверстий в панелях станков и автоматических линий.
• Изготовление деталей для систем вентиляции и воздуховодов.
• Серийное производство кронштейнов и крепёжных планок в ремонтных мастерских.

Практические советы

• Перед каждым использованием проверяйте состояние режущих кромок матрицы и пуансона - при затуплении меняйте оба элемента одновременно.
• Следите за тем, чтобы лист стали был плотно прижат к матрице - иначе отверстие получится с зазубринами.
• Не забывайте периодически очищать отходы из канала пуансона - даже небольшая задержка может вызвать перегрев или поломку.
• Храните комплект в сухом месте, желательно в оригинальной упаковке - предотвращает коррозию и повреждение рабочих поверхностей.
• Если вы планируете пробивать отверстия чаще 100 раз в день - рассмотрите возможность заказа запасного комплекта МПО-22,0 серия ПРОФИ, КВТ для быстрой замены.
