Матрица для пробивки отверстий МПО-34.6 (комплект) КВТ 85452

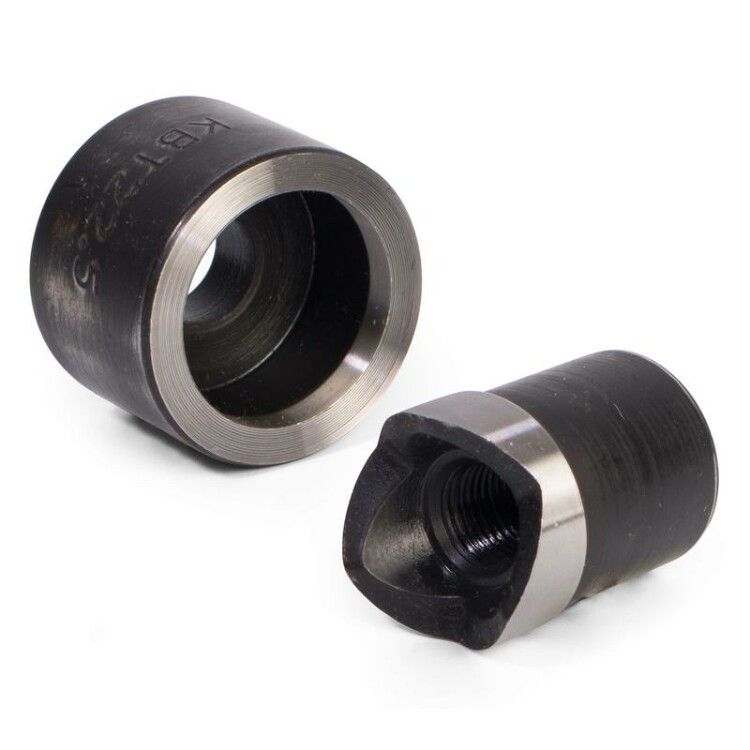

Матрица для пробивки отверстий МПО-34,6 серия ПРОФИ, КВТ (комплект) - это пара матрица и пуансон для гидравлической пробивки круглых отверстий диаметром 34,6 мм в листовой стали толщиной до 1,5 мм. Комплект предназначен для использования с прессами серии ППО и ПГПО.

Назначение и область применения

Матрица для пробивки отверстий МПО-34,6 серия ПРОФИ, КВТ используется для создания точных круглых отверстий в металлических листах. Подходит для производства корпусов, щитов, решёток, кронштейнов и других элементов, где требуется продуваемость, крепление или проводка коммуникаций. Особенно эффективна при работе с листовой сталью ST 37 в условиях цехового оборудования.

Технические характеристики

• Тип изделия: Перфоформа (пара матрица + пуансон)
• Форма отверстия: Круглая
• Размер отверстия: Диаметр 34,6 мм
• Геометрия режущего участка: 34,6 × 34,6 × 3 мм
• Максимальная толщина обрабатываемого материала: 1,5 мм
• Обрабатываемый материал: Листовая сталь ST 37
• Тип инструмента: Гидравлическая матрица и пуансон
• Режим работы: Только гидравлический

Совместимость и монтаж

Матрица для пробивки отверстий МПО-34,6 серия ПРОФИ, КВТ совместима со следующими моделями прессов:

• ППО-60
• ППО-115
• ПГПО-60
• ПГПО-60А
• ПГРО-60А
• ПГРОп-60А
• ПГРОу-60А
• ПГАПО-60А

Установка выполняется через шток пресса. Убедитесь, что диаметр посадочного места соответствует габаритам комплекта. Никаких адаптеров или доработок не требует - работает напрямую.

Безопасность и стандарты

Не имеет специальных сертификатов безопасности, указанных в документации. Эксплуатация допускается только при соблюдении правил безопасной работы с гидравлическим оборудованием: использование защитных экранов, фиксированных зажимов для заготовки и исключение доступа рук в рабочую зону во время удара.

Преимущества

• Высокая точность формирования отверстий благодаря жесткой геометрии матрицы и пуансона
• Стандартная форма обеспечивает заменяемость в большинстве прессов серии ПРОФИ
• Поддерживается автоматическое удаление отхода за счёт оптимизированной формы канала пуансона
• Произведена из закалённой легированной стали - долговечен даже при частом использовании

Ограничения применения

• Не предназначена для работы с металлами толще 1,5 мм - риск деформации или выхода из строя
• Не для мягких материалов типа алюминия, меди или пластиков - снижает срок службы и качество вырубки
• Только гидравлический привод; механические или pneumatic прессы использовать нельзя
• Запрещено применять при температуре ниже −10 C - повышается хрупкость сталей

Примеры использования

• Пробивка отверстий под болты в корпусах распределительных щитов
• Формирование вентиляционных проёмов в стенках электрошкафов
• Изготовление сетчатых решёток для систем охлаждения
• Создание мест крепления для трубопроводов на технологических рамах

Практические советы

• Перед установкой проверьте наличие смазки на направляющих поверхностях матрицы - недостаток смазки вызывает быстрый износ
• Частота обслуживания: после каждых 5–7 тыс. ударов осмотрите режущие кромки на предмет затупления
• Не используйте один пуансон с несколькими матрицами - они рассчитаны на взаимную парность
• Хранить в сухом месте, предпочтительно в оригинальной упаковке - контакт с влагой увеличивает риск коррозии
• Если отверстие получилось с заусенцами - возможно, нужна замена пуансона, а не всей матрицы
