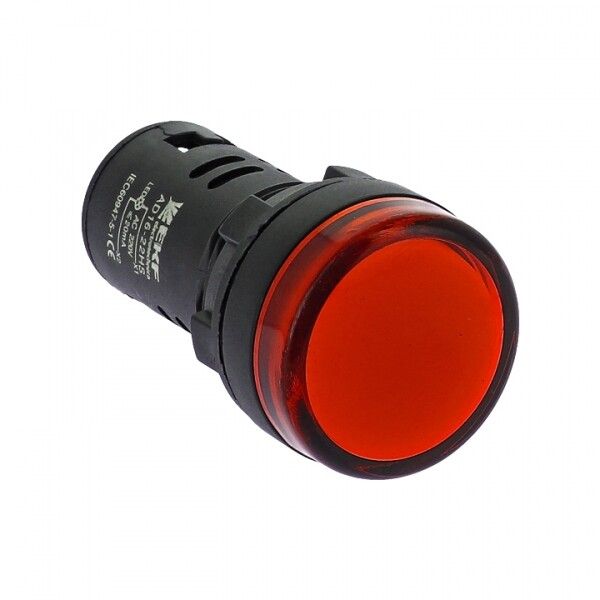

Матрица светодиодная AD16-22HS красная 400В AC PROxima | ledm-ad16-r-400 EKF

Матрица светодиодная AD16-22HS красная 400В AC - индикаторная лампа для визуального отображения состояния цепей в электрооборудовании. Произведена брендом EKF, артикул ledm-ad16-r-400, рассчитана на работу в сетях переменного тока 400 В.

Назначение и область применения

Матрица светодиодная AD16-22HS красная 400В AC используется для индикации включения или работы оборудования. Подходит для установки в местах, где требуется четкая визуальная сигнализация: пульты управления, щиты распределительные, станции управления приводами, системы автозапуска резерва. Красный цвет свечения указывает на активное состояние - например, включенный двигатель, работающий насос или наличие напряжения в цепи.

Технические характеристики

• Тип напряжения: переменный ток (AC), номинальное - 400 В
• Тип светоисточника: светодиод, срок службы значительно выше обычных ламп
• Цвет свечения: красный
• Степень защиты: IP54 - защищена от пыли и брызг воды из любого направления
• Габариты: 22×22×10 мм - компактный формат для плотной компоновки
• Подключение: винтовые зажимы - надежное и простое подсоединение проводов
• Способ монтажа: на лицевую панель - фиксируется через отверстие диаметром 22 мм
• Материал корпуса: пластик - устойчив к механическим воздействиям и химически агрессивной среде
• Количество индикаторов: один
• Частота сети: 50–60 Гц

Совместимость и монтаж

Матрица светодиодная AD16-22HS красная 400В AC совместима с любыми устройствами, имеющими стандартное отверстие под индикатор 22 мм. Для монтажа необходимо просверлить отверстие соответствующего диаметра, вставить лампу до упора и закрутить фиксирующую гайку с тыльной стороны панели. Провода подключаются к винтовым клеммам - соблюдайте полярность не обязательно, так как светодиод работает на переменном токе. Убедитесь, что напряжение в цепи не превышает 400 В AC - перегрузка вызовет выход из строя.

Безопасность и стандарты

Изделие соответствует требованиям к защите IP54, что делает его пригодным для использования в помещениях с повышенной влажностью или наличием пыли. Номинальное напряжение 400 В AC обеспечивает безопасную работу в большинстве промышленных систем. Прямое подключение к сетям выше 400 В недопустимо - возможен пробой элементов.

Преимущества

• Энергоэффективность: светодиод потребляет мало энергии, не нагревается
• Долгий срок службы: до 50 000 часов при правильной нагрузке
• Устойчивость к вибрациям: твердотельная конструкция не боится ударов и тряски
• Яркий красный свет: хорошо виден даже при ярком освещении
• Простота замены: не требует демонтажа всего щита - достаточно выкрутить гайку и вытащить лампу

Ограничения применения

• Не предназначен для работы при постоянном напряжении выше 400 В - допускается только переменный ток
• Запрещено использовать в условиях погружения в жидкости - IP54 не гарантирует герметичность при длительном контакте с водой
• Не рекомендуется для установки в экстремально высоких температурах (выше +60 C) - риск снижения яркости и срока службы
• Не подходит для индикации сигналов высокой частоты (>1 kHz) - светодиод имеет задержку реакции

Примеры использования

• Щиты управления станками - индикация включения шпинделя
• Распределительные пункты - показатель наличия напряжения на входе
• Автоматические системы резервирования - сигнализация перехода на резервный источник
• Кнопочные посты - визуальное подтверждение активного режима
• Конвейеры и ленточные транспортеры - контроль запуска двигателя

Практические советы

• Перед установкой проверьте напряжение в цепи - превышение 400 В AC приведёт к немедленному отказу Матрицы светодиодной AD16-22HS красная 400В AC
• При монтаже используйте изолированные провода сечением до 2,5 мм2 - оптимально для винтовых клемм
• Если планируете установку в пыльной среде, регулярно протирайте поверхность линзы - грязь снижает видимость
• При замене старой лампы убедитесь, что новый экземпляр - именно AD16-22HS красная 400В AC от EKF, чтобы сохранить соответствие по размерам и характеристикам
• Не затягивайте фиксирующую гайку слишком сильно - можно повредить пластиковую резьбу
