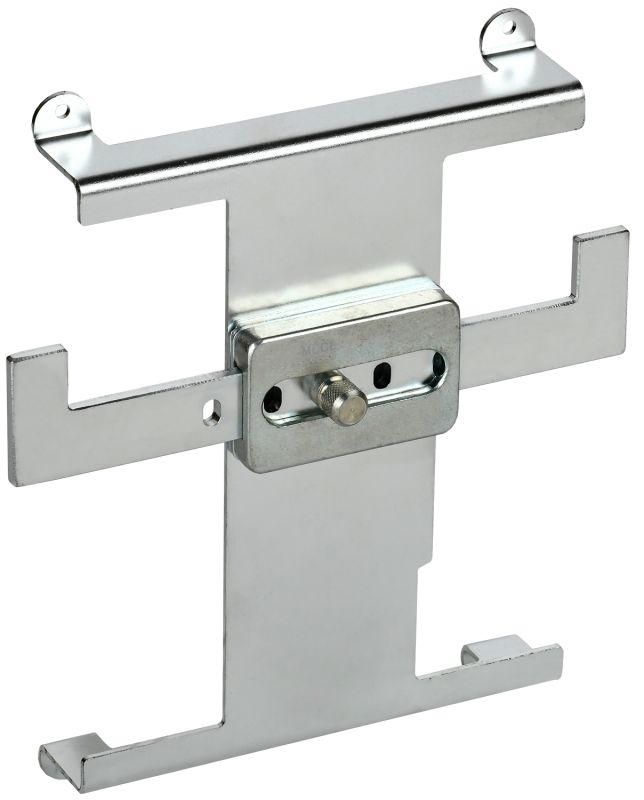

Блокировка механическая ARMAT для MCCB 3P типоразмер H, I IEK (ИЭК) AR-MCCBD-MB-000-3-04-C

Механическая блокировка для автоматического выключателя MCCB 3P типоразмер H, I (ARMAT, IEK) обеспечивает физическое запирание одного из автоматических выключателей при использовании ручного ввода резервного питания, предотвращая одновременное включение двух источников. Артикул ar-mccbd-mb-000-3-04-c предназначен для серий ARMAT и совместим с выключателями IEK.

Назначение и область применения

Механическая блокировка для автоматического выключателя MCCB 3P типоразмер H, I (ARMAT, IEK) используется в системах с ручным переключением между основным и резервным источниками питания. Она препятствует случайному включению обоих выключателей одновременно, что исключает риск параллельного соединения сетей - опасное явление, способное повредить оборудование и вызвать аварию.

Подходит для установки на автоматах типа MCCB 3P с типоразмером H или I, применяемых в распределительных щитах промышленных объектов, энергообъектах, насосных станциях и других местах, где требуется надёжная механическая интерлокация.

Технические характеристики

• Тип блокировки: механическая - работает за счёт физического взаимодействия деталей, без электроники и внешнего питания;
• Количество нормально замкнутых (НЗ) контактов: 0 - не имеет электрических контактов, не передаёт сигналы;
• Количество нормально открытых (НО) контактов: 0 - не оснащено сигнализацией состояния;
• Совместим с типоразмерами H и I автоматических выключателей ARMAT и IEK;
• Устанавливается напрямую на корпус выключателя, не требует сверления или модификаций.

Совместимость и монтаж

Механическая блокировка для автоматического выключателя MCCB 3P типоразмер H, I (ARMAT, IEK) устанавливается на два соседних выключателя одинакового типоразмера - H или I. Блокировка фиксируется на боковой поверхности аппаратов с помощью штатных крепёжных элементов, предусмотренных конструкцией корпуса.

Не требует инструментов для установки: достаточно совместить пазы блокировки с выступами на выключателях и зафиксировать до характерного щелчка. Установка возможна только при полностью отключенном состоянии обоих выключателей.

Безопасность и стандарты

Работа устройства соответствует требованиям безопасности, предъявляемым к устройствам интерлокации в электроустановках. Хотя специфические стандарты (например, ГОСТ или IEC) в данных не указаны, конструкция выполнена в соответствии с практикой производства IEK для промышленной автоматики, обеспечивающей безопасную работу в условиях согласно ПУЭ.

Преимущества

• Надёжность: отсутствие электроники делает блокировку устойчивой к помехам, перегрузкам и отказам питания;
• Простота: не нуждается в обслуживании, диагностике или замене компонентов;
• Скорость монтажа: устанавливается за минуты без доработки оборудования;
• Совместимость: точно адаптирована под габариты и крепления выключателей ARMAT и IEK.

Ограничения применения

• Не подходит для автоматических систем переключения - только для ручного управления;
• Не предоставляет электрический сигнал о положении выключателей - нельзя использовать для контроля в АСУ ТП;
• Работает только с выключателями типоразмера H и I; несовместима с другими размерами (E, F, G);
• Не применяется в цепях переменного тока выше 690 В или постоянного тока - проверяйте номиналы самих выключателей.

Примеры использования

• Переключение между городской сетью и дизель-генератором в больнице или серверной;
• Резервирование питания на насосной станции водоснабжения;
• Обеспечение безопасности при ремонте участка сети с двумя входами;
• Щитовые помещения на заводах с ручными системами АВР.

Практические советы

• Перед установкой убедитесь, что оба выключателя имеют одинаковый типоразмер - H или I. Разница в размерах сделает блокировку невозможной.
• Проверьте, что выключатели установлены рядом и находятся в одном ряду. Блокировка не работает при смещении по вертикали или горизонтали.
• Не используйте блокировку в качестве единственного средства защиты - она дополняет, но не заменяет процедуры LOTO (Lock Out Tag Out).
• При необходимости замены одного из выключателей - снимите блокировку, чтобы не повредить её механизм.
• Артикул ar-mccbd-mb-000-3-04-c - единственный вариант для этой модели. Аналоги сторонних производителей могут не подходить по форме крепления.
