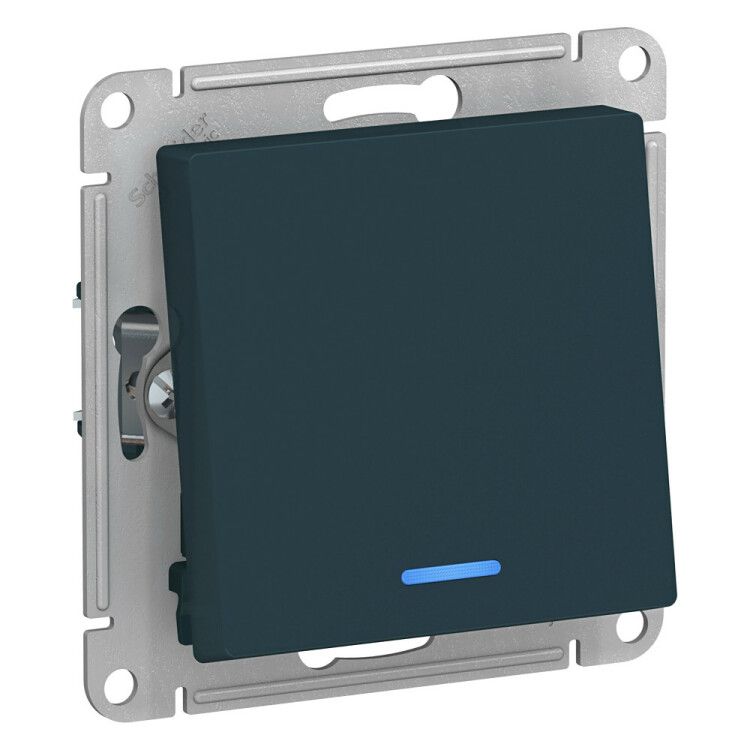

Переключатель одноклавишный ATLASDESIGN с подсветкой схема 6а 10АХ механизам изумруд - ATN000863 APC

Переключатель одноклавишный/проходной с подсветкой схема 6а 10АХ механизм изумруд SE от Systeme Electric - это надёжный элемент управления освещением для скрытой проводки, обеспечивающий удобное управление светом с двух мест и видимую индикацию в темноте. Артикул atn000863 соответствует серии AtlasDesign.

Назначение и область применения

Этот переключатель предназначен для управления одним источником света (например, люстрой или лампой в коридоре) из двух разных точек - типичное решение для лестниц, длинных коридоров или спальни с выходом из двух сторон. Подсветка позволяет легко найти выключатель в темноте. Применяется в жилых и общественных помещениях с внутренней проводкой. Механизм совместим со стандартными монтажными коробками глубиной от 40 мм.

Технические характеристики

• Номинальное напряжение: 220–250 В - работает в бытовых сетях России и стран СНГ
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт (например, несколько LED-ламп или одна мощная люстра)
• Способ монтажа: скрытая установка - встраивается в стенную коробку
• Количество клавиш: 1 - одноклавишный проходной переключатель
• Схема подключения: два направления - используется в паре с другим аналогичным переключателем
• Индикация: да - светодиодная подсветка синего цвета активна при отключенном состоянии
• Подключение: винтовые клеммы - надёжный контакт для медных проводов сечением до 2,5 мм2
• Крепление: винтовое - фиксация через боковые лапки в монтажной коробке
• Степень защиты: IP20 - защищён от доступа пальцами, но не от воды и пыли; применяется только внутри помещений
• Габариты: 71×71×40 мм - стандартный размер для рамочных систем
• Цвет: изумрудный - матовая поверхность, не выгорает под UV-светом
• Материал корпуса: термопласт (ABS) - прочный, не содержит галогенов, безопасен при возгорании
• Отделка: матовая - не оставляет следов от пальцев, не бликует

Совместимость и монтаж

Механизм совместим с любыми рамками серии AtlasDesign и другими продуктами Systeme Electric с таким же форм-фактором. Для монтажа требуется стандартная круглая или прямоугольная монтажная коробка с глубиной не менее 40 мм. Клеммы рассчитаны на провода сечением 0,75–2,5 мм2. Усиленные лапки обеспечивают плотную посадку даже в старых коробках с износом. Не требует специальных инструментов - достаточно отвертки. После установки накладка фиксируется на месте без дополнительных креплений.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых электроприборов. Отсутствие галогенов снижает риск выделения токсичных веществ при нагреве. Сертифицирован для работы в условиях нормальной влажности и температур от –10C до +40C. IP20 исключает применение во влажных зонах (ванная, кухня, бассейн) - для них нужны устройства с IP44 и выше.

Преимущества

• Удобство использования: подсветка помогает найти выключатель ночью без лишнего света
• Надёжность контакта: винтовые зажимы предотвращают ослабление соединения со временем
• Долговечность: материал ABS устойчив к механическим повреждениям и воздействию света
• Эстетика: матовый изумрудный цвет гармонирует с современным интерьером, не выгорает
• Легкая замена: механизм можно заменить без демонтажа всей системы - совместим с существующими рамками AtlasDesign

Ограничения применения

• Не подходит для влажных помещений - IP20 не обеспечивает защиту от брызг и пара
• Не предназначен для управления нагрузкой более 10 А (не использовать с мощными обогревателями, насосами, двигателями)
• Требуется парный переключатель для реализации проходной схемы - один экземпляр не работает самостоятельно
• Не рекомендуется для установки в местах с частыми ударными нагрузками - не имеет усиленной защиты от внешних воздействий

Примеры использования

• Управление светом в лестничном пролёте - включить свет внизу, выключить наверху
• Освещение спальни - включить у входа, выключить у кровати
• Коридоры в квартире или офисе - удобно управлять светом с обоих концов
• Частные дома - проходные схемы для гостиной, холла, веранды

Практические советы

• При монтаже проверьте, что провода подключены правильно: L (фаза) - на общий контакт, две перемычки - между двумя переключателями
• Используйте только медные провода - алюминий несовместим с винтовыми клеммами этого типа
• Не затягивайте винты слишком сильно - это может повредить пластик и привести к плохому контакту
• Если подсветка не горит после установки - проверьте целостность цепи и правильность подключения фазы
• Для замены - отключите питание, снимите декоративную накладку, ослабьте клеммы и выньте механизм
• При заказе запасного механизма - выбирайте тот же артикул atn000863, чтобы сохранить цвет и совместимость с рамкой
